这套齿条小齿轮传动结构,最核心的应用场景集中在乘用车辆、轻型商用车辆的转向系统总成中,是目前民用车辆转向机构里应用占比最高的机械传动形式之一,相比早年的蜗轮蜗杆转向结构,它的传动效率更高、转向虚位更小,路感反馈也更直接,能让驾驶员清晰感知轮胎与路面的接触状态,在非承载式车身的越野车型、小型电动代步车、场地作业的低速工程车辆上也能见到同结构的适配变体。
从实际用途来看,这套结构的核心作用是把驾驶员转动方向盘的圆周旋转运动,直接转化为转向横拉杆的左右直线往复运动,以此带动车轮偏转实现车辆转向,整套传动过程没有多余的运动转换环节,能量损耗可以控制在很低的水平,同时反向传动的阻尼特性也经过匹配,既能过滤掉路面颠簸带来的方向盘打手问题,又不会过度削弱驾驶员的转向操作反馈。
在功能特性层面,这套结构的小齿轮采用渐开线齿形设计,和齿条的齿面啮合间隙经过严格控制,正常装配状态下的侧隙可以控制在0.1mm以内,避免转向过程中出现空程虚位;齿条的两端预留了和横拉杆连接的轴头结构,轴头上加工有标准的细牙螺纹与锁紧卡槽,不需要额外加工转接件就可以直接和球头销装配;整个齿轮齿条的啮合副被封闭在金属壳体内,壳体上预留了润滑脂加注通道,装配完成后填充耐低温润滑脂,可以在-40℃到120℃的环境温度区间内保持稳定的润滑性能,不会因为低温出现卡滞、高温出现润滑脂流失的问题。
设计思路上,这套结构优先考虑了装配的便捷性与后期维护的便利性,小齿轮的输入轴端采用标准化的花键结构,可以直接和转向柱的万向节连接,花键的模数、压力角都符合通用转向部件的接口标准,不需要定制转接法兰;壳体的安装孔位采用对称式布局,两个主安装孔的中心距按照主流车型的转向器安装横梁尺寸设计,安装时只需要对准孔位穿入固定螺栓即可,不需要额外调整安装角度;齿条的行程经过限位设计,左右最大移动量对应车轮的最大转向角度,避免转向过度导致轮胎与翼子板、悬架部件发生运动干涉。

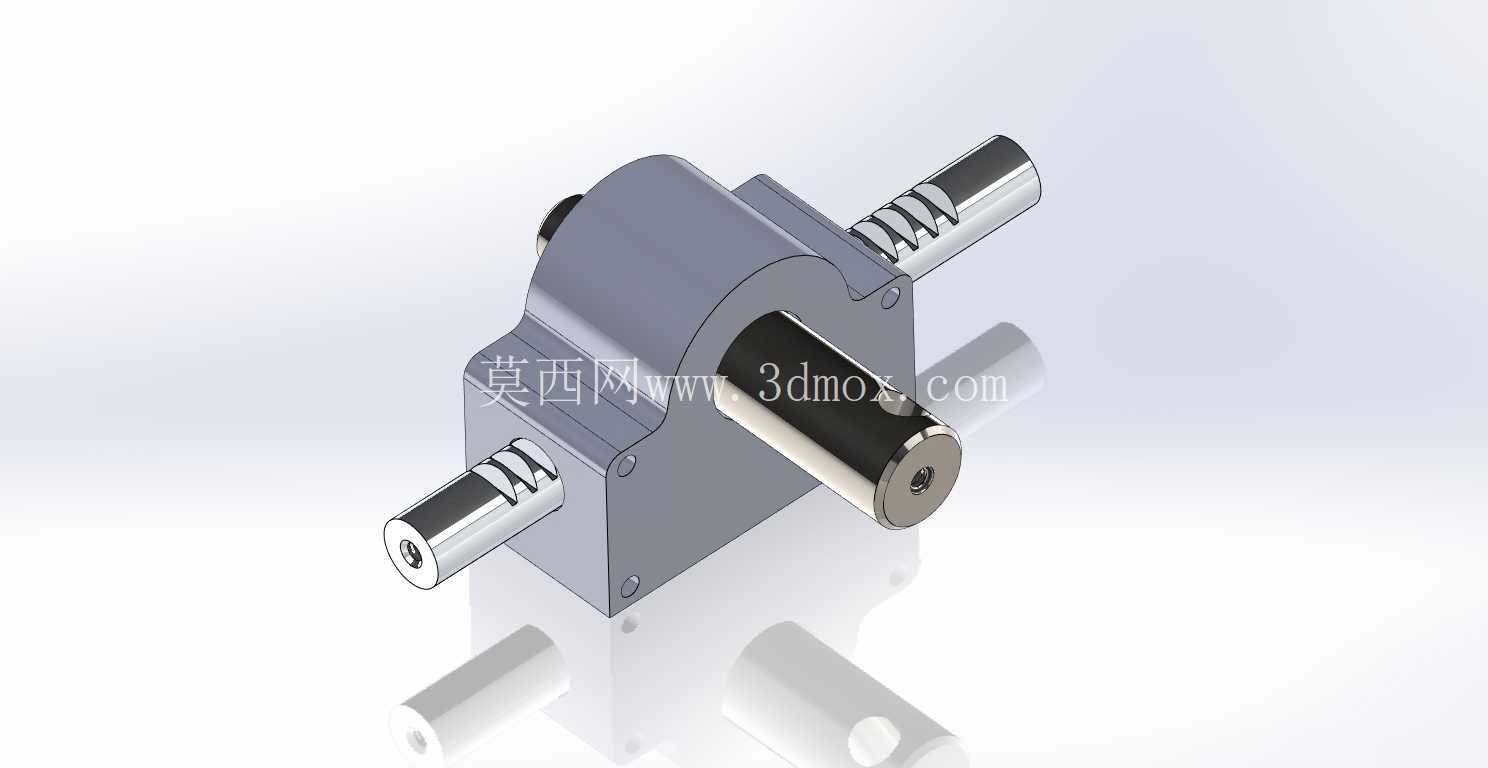

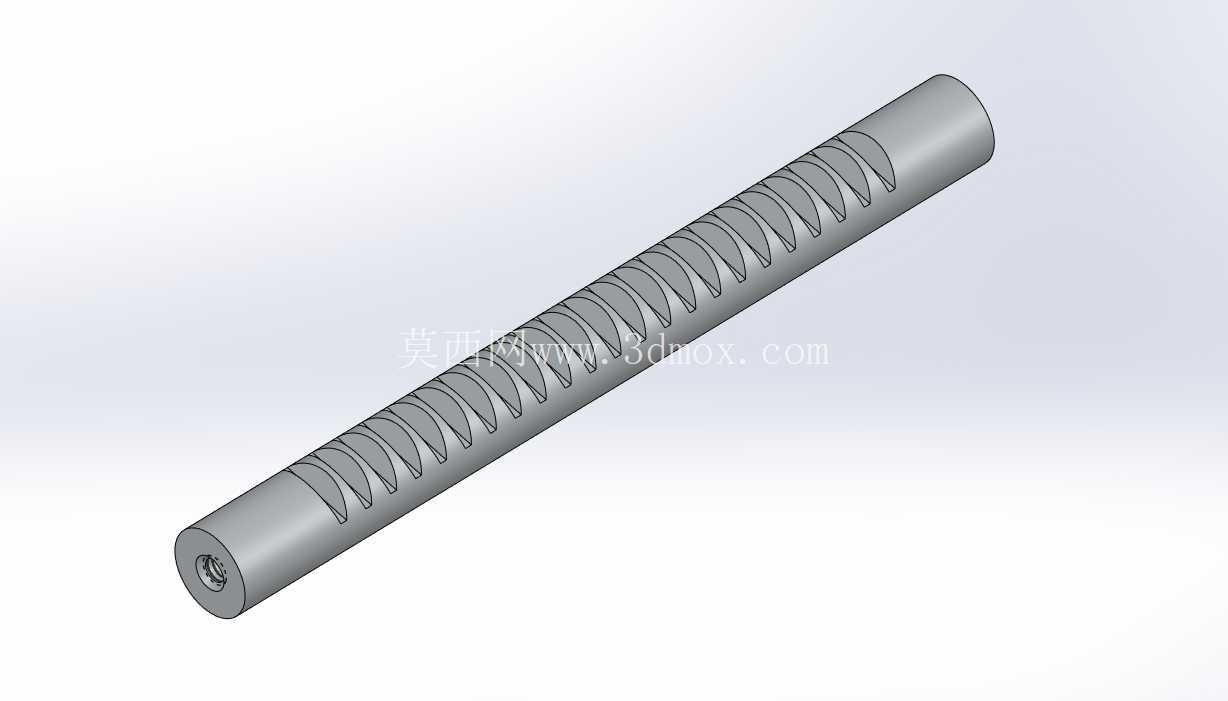

从外形尺寸与安装边界来看,这套结构的壳体主体采用压铸铝合金材质,整体轮廓长度控制在320mm左右,壳体最大宽度85mm,最大高度72mm,安装后距离车身前围板的最小预留间隙为25mm,避免车辆行驶过程中壳体与车身部件发生碰撞;输入轴的伸出长度为45mm,花键有效啮合长度30mm,和转向柱连接后不会出现花键啮合不足导致的打滑问题;齿条两端的伸出轴直径为22mm,螺纹规格为M14×1.5,适配绝大多数市售的转向横拉杆球头,不需要单独定制连接件;整个结构的安装固定点共3处,除了两个主安装螺栓孔外,壳体中部还预留了一个辅助固定支架的安装位,在颠簸路面行驶时可以减少壳体的振动,避免固定螺栓出现松动。
在实际的建模过程中,齿形的参数化设计是核心环节,小齿轮的齿数、模数、压力角需要和齿条的齿距完全匹配,啮合过程中不能出现齿顶干涉、根切的问题,同时要预留出合理的侧隙,既要保证传动的平顺性,又不能因为侧隙过大导致转向虚位;壳体的内部型腔尺寸需要和齿轮齿条的运动包络完全匹配,内壁和运动部件之间预留1.5mm的间隙,避免装配后出现运动卡滞;所有的密封槽、安装孔的位置度公差都控制在0.05mm以内,保证装配后密封件的压缩量处于合理区间,不会出现润滑脂渗漏的问题。
