渐开线传动齿轮三维结构设计

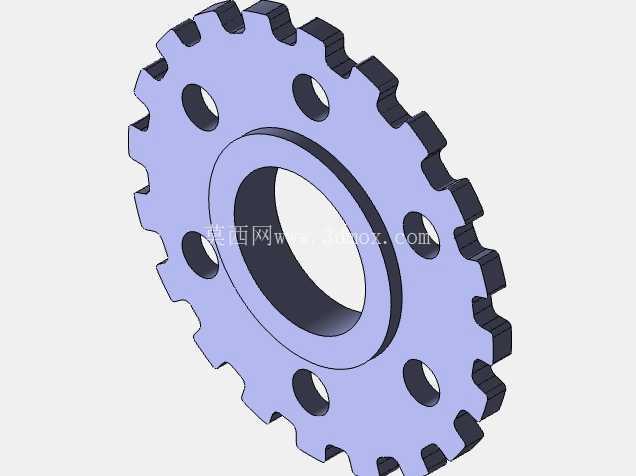

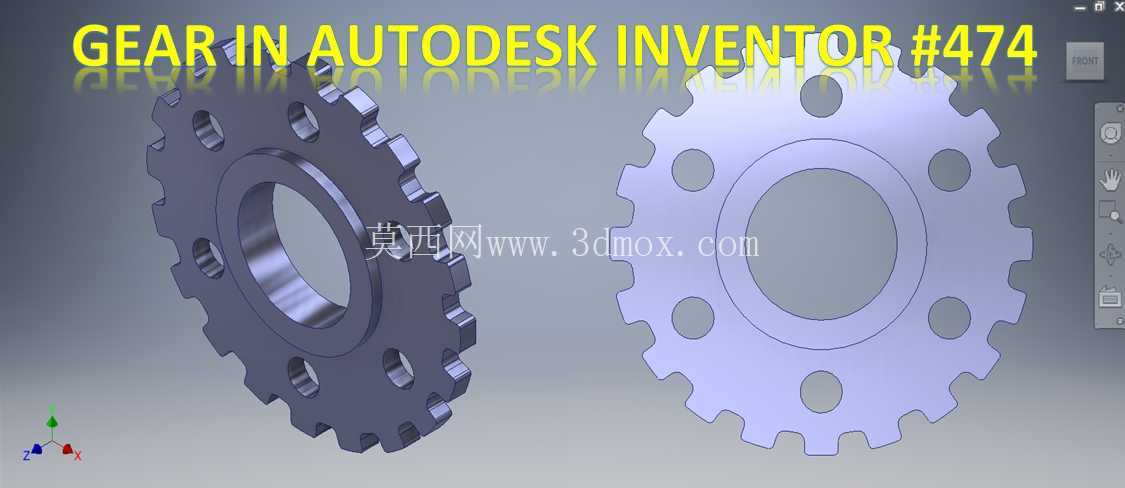

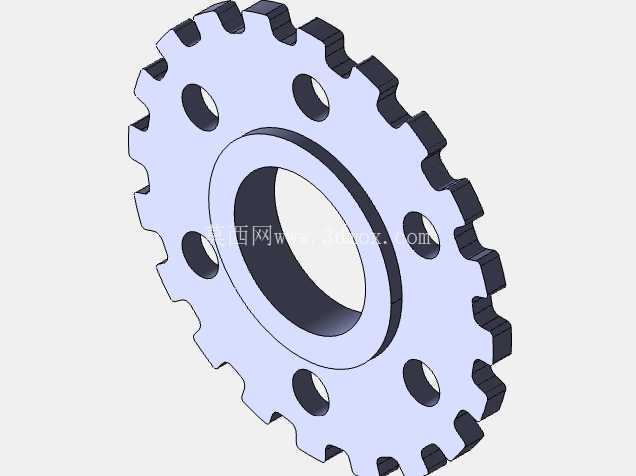

　　这类盘状齿轮在常规动力传递场景中应用极广，小到小型自动化输送线的动力接驳工位，大到通用机床的进给传动链、轻工包装设备的同步传动单元，都能见到同结构参数齿轮的身影。它的核心作用是在平行轴之间传递恒定转速比的旋转动力，相比带传动、链传动，齿轮传动的瞬时传动比误差极小，不存在打滑、跳齿的隐患，适合对传动同步精度有一定要求的工位。从结构上看，两款齿轮都采用辐板式盘状结构，轮毂位置预留了与传动轴配合的通孔，孔壁可根据装配需求设计键槽或者过盈配合公差，轮缘位置加工出标准渐开线齿形，辐板上均匀开设的圆形减重孔，一方面能降低零件自身转动惯量，减少设备启停阶段的动力损耗，另一方面也能在齿轮高速运转时形成空气对流，带走齿面啮合产生的部分热量，

　　避免齿面温度过高引发润滑脂失效。设计这类齿轮时，首先要匹配安装空间的边界约束：轮毂内孔直径要适配对应传动轴的轴径，齿顶圆直径不能超出传动腔的内部避让空间，齿轮厚度要和啮合配对齿轮的齿宽保持匹配，通常主动轮齿宽会比从动轮宽出1-2mm，抵消装配时的轴向窜动误差。齿形参数的确定要结合传动比要求，先根据输入输出转速比算出齿数，再结合承载需求选定模数，齿顶高系数、顶隙系数都采用通用标准值，保证和同模数的标准齿轮具备互换性，不需要单独定制配对件，降低后期备件更换的成本。建模过程中要注意齿根过渡圆角的处理，不能直接做成直角结构，否则齿根位置会出现严重的应力集中，设备承受冲击载荷时很容易从齿根位置出现断齿故障，通常过渡圆角半径取0.38倍模数，

　　能在不影响齿形啮合的前提下最大化齿根弯曲强度。辐板上的减重孔要做圆周均布，孔的边缘也要倒小圆角，避免机加工后留下的锐边造成应力集中，同时也能防止装配时划伤操作人员。安装时要保证两啮合齿轮的轴线平行度在公差允许范围内，齿侧间隙要根据运转速度调整到合理区间：低速重载场景下侧间隙可稍大，容纳热膨胀带来的尺寸变化，高速轻载场景下侧间隙要适当缩小，降低传动过程中的冲击噪音。这类齿轮的材质通常选用45号钢或者40Cr，表面做高频淬火处理，齿面硬度达到HRC45-55，既能保证齿芯有足够的韧性承受冲击载荷，又能让齿面有足够的耐磨性，延长零件使用寿命。在实际设备维护中，这类齿轮的常见故障多是因为安装对中偏差过大、润滑不足导致的齿面磨损、点蚀，

　　设计时预留的润滑通道要能直达啮合面，保证运转过程中齿面始终有均匀的油膜覆盖。另外齿轮的轴向固定通常采用轴肩加挡圈的方式，轮毂的轴向长度要略大于安装位置的轴段长度，保证挡圈能压紧端面，不会出现运转过程中齿轮轴向窜动的问题。从装配边界来看，齿轮装入传动腔后，齿顶圆和腔体内壁的间隙要保留至少5mm以上，避免运转过程中齿轮变形或者腔体内壁加工误差导致的刮擦，减重孔的位置也要避开键槽的受力区域，不能因为开孔削弱轮毂和辐板连接位置的结构强度。
