自行车传动用直齿锥齿轮结构设计

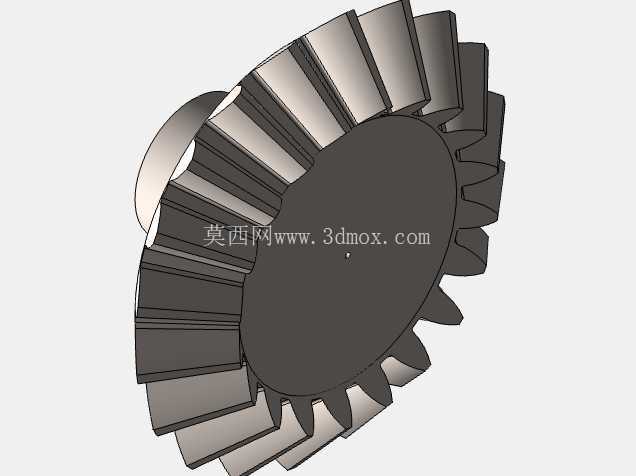

　　这款锥齿轮的设计初衷是匹配自行车传动系统的动力换向需求，在自行车的动力传递路径中，锥齿轮主要用于相交轴之间的旋转运动传递，可将脚踏输入的扭矩通过90度换向传递至驱动轮，相比传统链传动结构，锥齿轮传动的啮合间隙更小，传动效率更高，同时能避免链条脱落、沾污裤脚等日常使用痛点，适合紧凑型城市通勤自行车、折叠自行车的传动布局设计。从结构特性来看，该锥齿轮采用直齿齿形设计，齿向沿节锥母线方向分布，齿形加工基准与齿轮安装基准同轴，安装时可通过轴孔与传动轴的过盈配合实现周向固定，齿面啮合区域集中在节锥附近的齿高中部，设计时已预留合理的齿侧间隙，可补偿安装误差、温度形变带来的啮合干涉问题，日常传动过程中不会出现卡滞、异响等问题。在设计思路上，

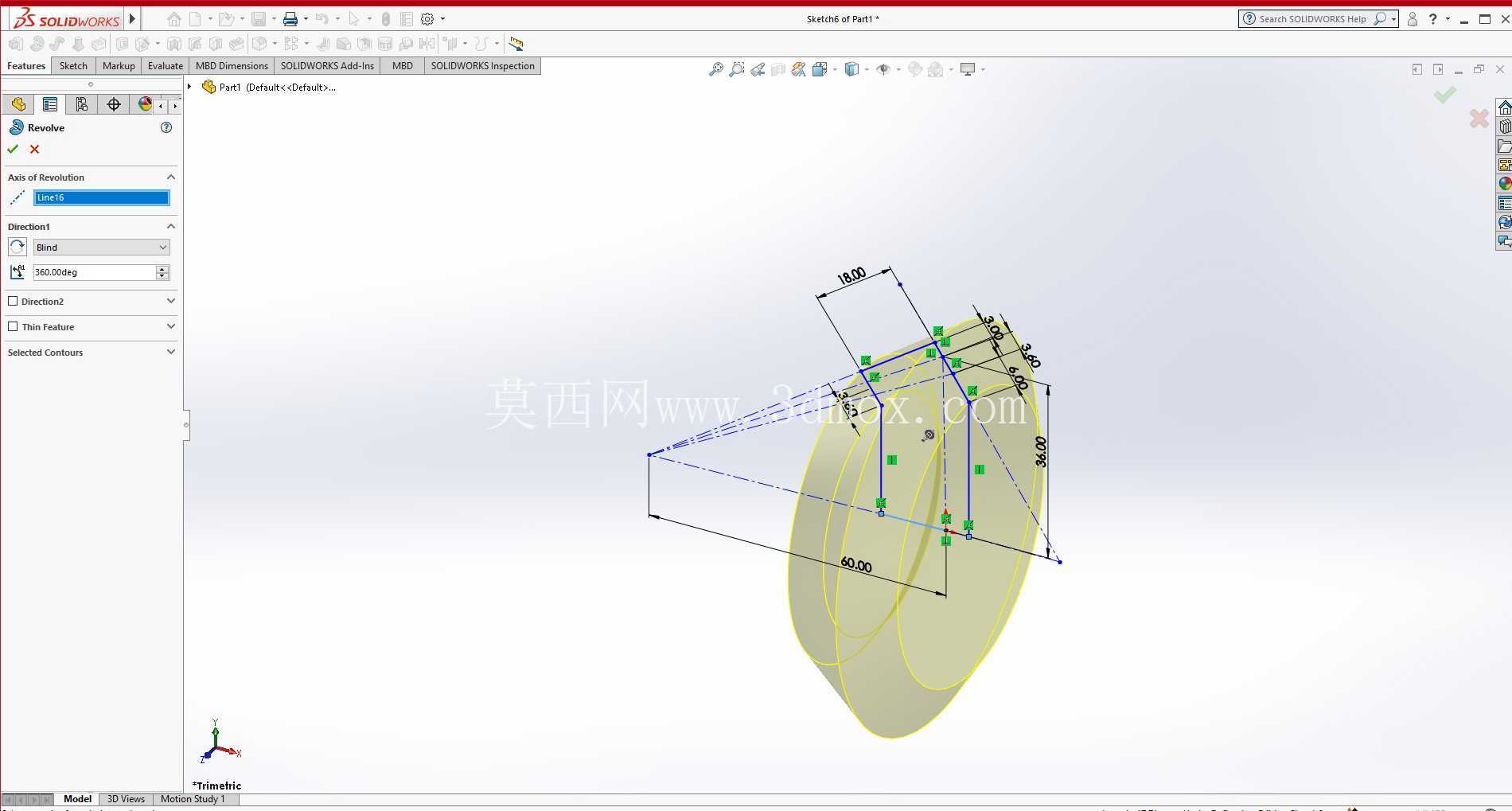

　　首先确定传动比匹配自行车的脚踏转速与车轮转速需求，结合自行车整体安装空间限制，先敲定节锥角参数，再根据额定传递扭矩计算齿根弯曲强度，确定模数与齿厚参数，避免骑行过程中出现断齿、齿面过度磨损的问题；齿顶部分做了小尺寸倒角处理，既可以避免啮合过程中齿顶棱边刮擦配对齿轮齿面，也能降低装配时的对位难度，轴孔位置设计有定位止口，可与传动轴的轴肩贴合，保证齿轮安装后的轴向位置精度，不需要额外调整垫片即可满足啮合位置要求。从安装边界来看，齿轮背部的端面为安装定位基准面，平面度控制在合理公差范围内，安装时与轴承端面贴合即可保证轴向定位精度，齿轮最大外径适配自行车花鼓端的安装空间，不会与车架后叉、辐条等周边部件发生运动干涉，齿宽参数经过优化，

　　在保证足够啮合接触面积的前提下控制了齿轮整体厚度，可减轻传动系统整体重量，符合自行车轻量化的设计需求。实际应用中，这类锥齿轮除了自行车传动场景，也可用于小型轻工设备的小扭矩相交轴传动场景，比如小型输送线的换向传动机构、家用小型机具的动力传递结构，直齿锥齿轮的加工难度相对螺旋锥齿轮更低，后期维护更换成本也更低，对安装精度的容错性更好，不需要复杂的调整机构即可保证稳定传动。设计过程中对齿根过渡圆角做了优化，避免应力集中导致的齿根断裂问题，齿面的粗糙度参数满足常规传动需求，不需要额外做高精度磨削处理即可适配自行车的日常使用工况，在长期交变载荷作用下也能保持足够的结构强度，齿轮整体采用对称结构设计，绕轴线的动平衡性能良好，高速转动时不会产生额外的振动，可提升骑行过程中的平顺性。
