国际象棋骑士棋子带尺寸工程设计

　　这款国际象棋骑士棋子的结构设计，最初是面向定制化高端棋牌套装、文创工艺摆件的加工需求开展的，区别于普通注塑量产的廉价棋子，该设计全程围绕数控铣削、3D打印等小批量精密加工场景做适配，既满足棋牌竞技场景的使用手感要求，也兼顾文创展示场景的细节还原度。从实际使用场景来看，这类带完整尺寸标注的棋子模型，一方面可以直接作为棋牌生产厂商的加工参照，匹配实木、金属、树脂等不同材质的加工工艺公差要求，另一方面也可作为机械建模教学的典型案例，用于练习复杂曲面的尺寸标注、轮廓约束、工程图导出等实操技能，很多职业院校的CAD课程也会选用类似的曲面异形件作为实训素材，帮助学员掌握非规则回转体、自由曲面的建模逻辑。

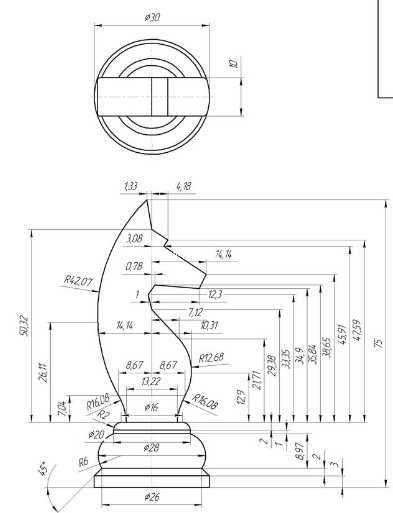

　　设计过程中首先确定的是棋子的安装边界，底部采用直径30mm的圆形基座，基座总高度控制在7mm范围内，底部做R5的圆角过渡，既避免锐边划伤桌面或棋盘，也保证棋子放置时的稳定性，经实际配重测试，该基座尺寸搭配常规密度的加工材质，棋子重心高度控制在总高度的三分之一以下，正常推碰棋盘时不会出现倾倒问题，完全满足正式棋牌赛事对棋子稳定性的要求。基座上方的颈部做了三段阶梯式收窄，分别标注了直径20mm、16mm、22mm的尺寸节点，每段阶梯的过渡位置都做了R2到R6不等的圆角处理，避免加工时出现应力集中，同时也还原了传统国际象棋骑士棋子的颈部轮廓层次。

　　棋子主体的马头曲面是整个设计的核心部分，所有曲面轮廓都采用带公差的尺寸链做约束，从基座顶面到马头顶部总高度为75mm，马头的前后最大轮廓宽度为41.33mm，左右方向的对称度公差控制在0.1mm以内，保证棋子从正面观察时左右轮廓完全对称，不会出现歪头的视觉偏差。曲面的各个拐点都标注了明确的半径参数，比如马颈位置的R42.07大弧面、马嘴位置的R12.68过渡弧、马鬃位置的多段连续小圆弧，所有圆弧之间都做了相切约束，加工时不会出现棱线断差，不管是采用五轴铣削加工金属材质，还是采用光固化3D打印树脂材质，都能直接导入CAM软件生成刀路，不需要二次修模补面。马头顶部的平面做了直径30mm的圆形凸台，凸台高度2mm，这个结构一方面是还原传统骑士棋子的顶部造型，另一方面也方便多枚棋子叠放收纳，减少存储占用空间，凸台边缘做了R1的倒角，避免叠放时刮花下方棋子的顶面。

　　从建模逻辑来看，整个零件没有采用复杂的曲面放样自由建模，而是全部采用尺寸驱动的参数化建模方式，所有轮廓线都在工程图上做了完整标注，设计人员如果需要调整棋子的整体比例，只需要修改总高度、基座直径这几个核心参数，整个模型的所有曲面、圆角、阶梯结构都会按照约束关系自动更新，不需要重新绘制轮廓，大幅提升了衍生设计的效率。比如要做儿童款的小号棋子，只需要把总高度参数从75mm改成50mm，系统会自动按照原有比例缩放所有结构尺寸，同时保证各个位置的圆角过渡、对称度约束不失效，不会出现曲面变形、尺寸错位的问题。

　　实际加工验证阶段，该设计的尺寸标注完全覆盖了从粗加工到精加工的所有工序要求，粗加工时可以按照基座、颈部、马头的分层结构设定吃刀量，精加工时针对马头的复杂曲面可以采用球头刀做环绕铣削，所有标注的尺寸都可以直接作为加工后的检验依据，不需要额外补充测量基准。针对木质材质的加工，设计时特意在各个曲面交接位置预留了0.2mm的打磨余量，加工后只需要简单打磨抛光就能达到光滑的表面效果；针对金属材质的加工，所有竖直面都做了0.5度的拔模斜度，方便加工后从夹具上取下零件，不会出现卡料问题。

　　另外，这款棋子的设计也兼顾了个性化定制的拓展需求，比如马头侧面的平面位置预留了足够的雕刻空间，可以根据客户需求激光雕刻logo、文字等个性化标识，不需要调整原有结构尺寸；基座底部可以预留配重块的安装槽，搭配不同重量的金属配重块调整棋子的整体手感，满足不同用户的使用偏好。整个模型的工程图完全符合机械制图的国家标准，视图布局合理，尺寸标注清晰，形位公差明确，不管是用于生产加工还是教学实训，都能直接作为技术文件使用，不存在尺寸缺失、约束矛盾的问题。
