台式机CPU轴流散热风扇结构设计

　　在消费级台式计算机、工业控制计算机以及部分紧凑型服务器的硬件散热体系中，轴流结构的CPU散热风扇是风冷散热方案里的核心动力部件，其性能直接决定了CPU满载工况下的核心温度控制水平，进而影响整套计算设备的运行稳定性与硬件使用寿命。不同于普通机箱通风风扇，CPU散热风扇的安装位置紧贴CPU散热器鳍片，需要在有限的安装空间内提供足够的静压，克服鳍片间的空气流动阻力，将鳍片上蓄积的热量快速带出机箱内部。

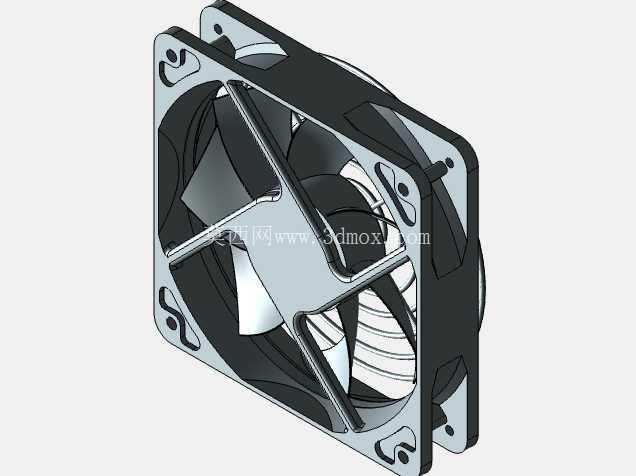

　　从结构设计逻辑来看，这款风扇采用标准方形外框结构，外框四个角预留了统一规格的安装孔位，孔位间距符合主流台式机CPU散热器的通用安装标准，能够直接适配绝大多数塔式、下压式CPU散热器的风扇安装位，无需额外制作转接支架即可完成装配。外框边缘做了小幅倒角处理，既可以避免安装过程中锐边划伤操作人员，也能减少风扇运行时边角位置的气流紊流，降低气动噪音。外框内侧的导流环与扇叶外缘保持极小的配合间隙，能够减少扇叶边缘的气流回流损失，提升风扇的送风效率。

　　扇叶部分采用七叶大倾角曲面设计，这种叶片构型是经过多次气动仿真迭代确定的，在相同转速下，相比传统五叶平直扇叶能够提供更大的送风量，同时叶片曲面的弧度经过优化，能够打散叶片切割空气产生的高频噪音，让运行噪音的频谱更偏向人耳不敏感的低频区间，提升使用体验。扇叶中心的轮毂位置做了内凹造型，既可以容纳内置驱动电机的转子结构，也能优化轮毂位置的气流导向，减少中心区域的气流死区。

　　内置的驱动电机采用外转子结构设计，电机本体完全集成在风扇轮毂内部，电路板仅承担电机驱动、转速反馈与调速信号处理功能，没有额外的冗余结构，这种设计能够最大化压缩电机占用的轴向空间，让风扇整体厚度控制在标准25mm规格范围内，适配紧凑型机箱的安装空间要求。电机的轴承位置采用密封结构设计，能够阻挡日常使用环境中的灰尘、纤维进入轴承内部，延长轴承的使用寿命，减少长期运行后的轴承异响问题。风扇的供电接口采用标准4针PWM调速接口，能够根据主板反馈的CPU温度信号自动调整风扇转速，在低负载工况下降低转速减少噪音，高负载工况下提升转速强化散热能力，实现散热性能与运行噪音的动态平衡。

　　在实际选型应用中，这类风扇除了用于CPU散热器之外，也可以通过加装防尘网、减震胶钉之后作为机箱进风或排风风扇使用，其方形外框的结构也能适配部分工业设备、通讯机柜的通风散热安装位，只要安装孔位尺寸匹配，就可以快速替换原有故障风扇，降低设备维护的配件成本。设计过程中需要重点关注扇叶的动平衡精度，每一片扇叶的重量差需要控制在毫克级别，避免高速旋转时产生偏心振动，振动不仅会产生额外的运行噪音，长期振动还会导致安装螺丝松动、甚至影响周边硬盘等存储设备的运行稳定性，因此在结构建模阶段就需要对扇叶的壁厚分布做均匀化处理，减少后续量产阶段的动平衡校正工作量。

　　风扇的出线位置做了防拉扯结构设计，线材从外框边角的出线槽引出，出线槽位置做了圆角过渡，避免线材被外框锐边割破绝缘层，同时线材根部做了应力释放结构，安装过程中拉扯线材不会直接作用在内部电路板的焊盘上，减少引线脱落的故障概率。外框的四个安装孔位内部预留了减震胶钉的安装空间，安装时搭配橡胶减震胶钉，可以进一步隔绝风扇运行时的微小振动传递到散热器或者机箱上，降低整机的共振噪音。从气流组织的角度来看，这款风扇的出风侧带有交叉式的导流筋条，筋条一方面可以提升外框的结构强度，避免外框受挤压变形触碰扇叶，另一方面也能对扇叶吹出的旋转气流做一定的整流作用，让气流更集中地吹向散热器鳍片，提升鳍片的热交换效率。
