家用落地摇头立式风扇整机装配结构

　　日常民用场景中，立式落地风扇是小空间空气循环、体感降温的核心通风设备，广泛适配家庭客厅、卧室、小型办公隔间、临街商铺等无集中通风系统的场景，相比壁挂扇无需墙面打孔破坏装修，相比台扇不占用桌面操作空间，相比塔扇送风覆盖范围更广，是民用通风小家电里适配性极强的品类。

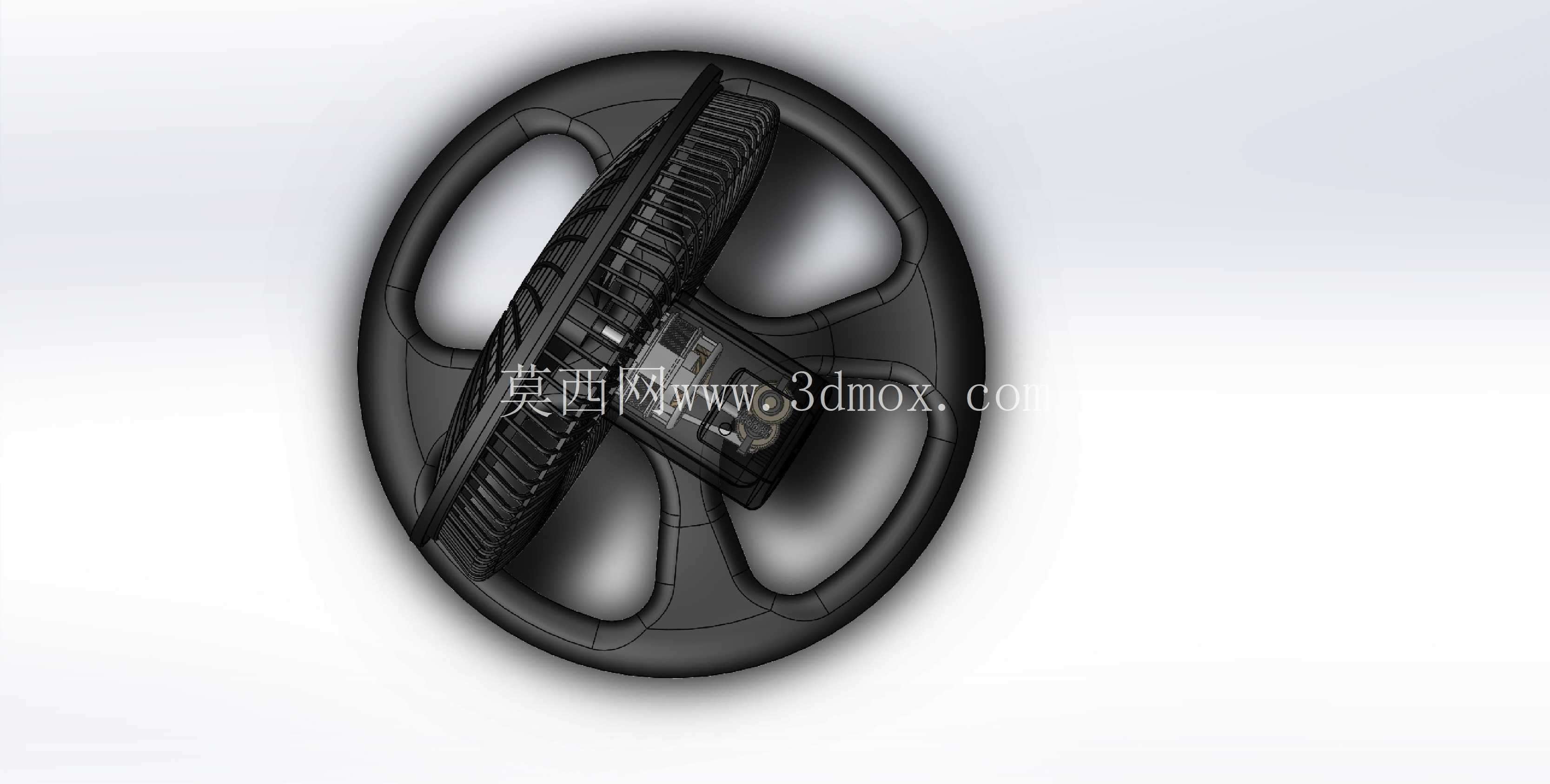

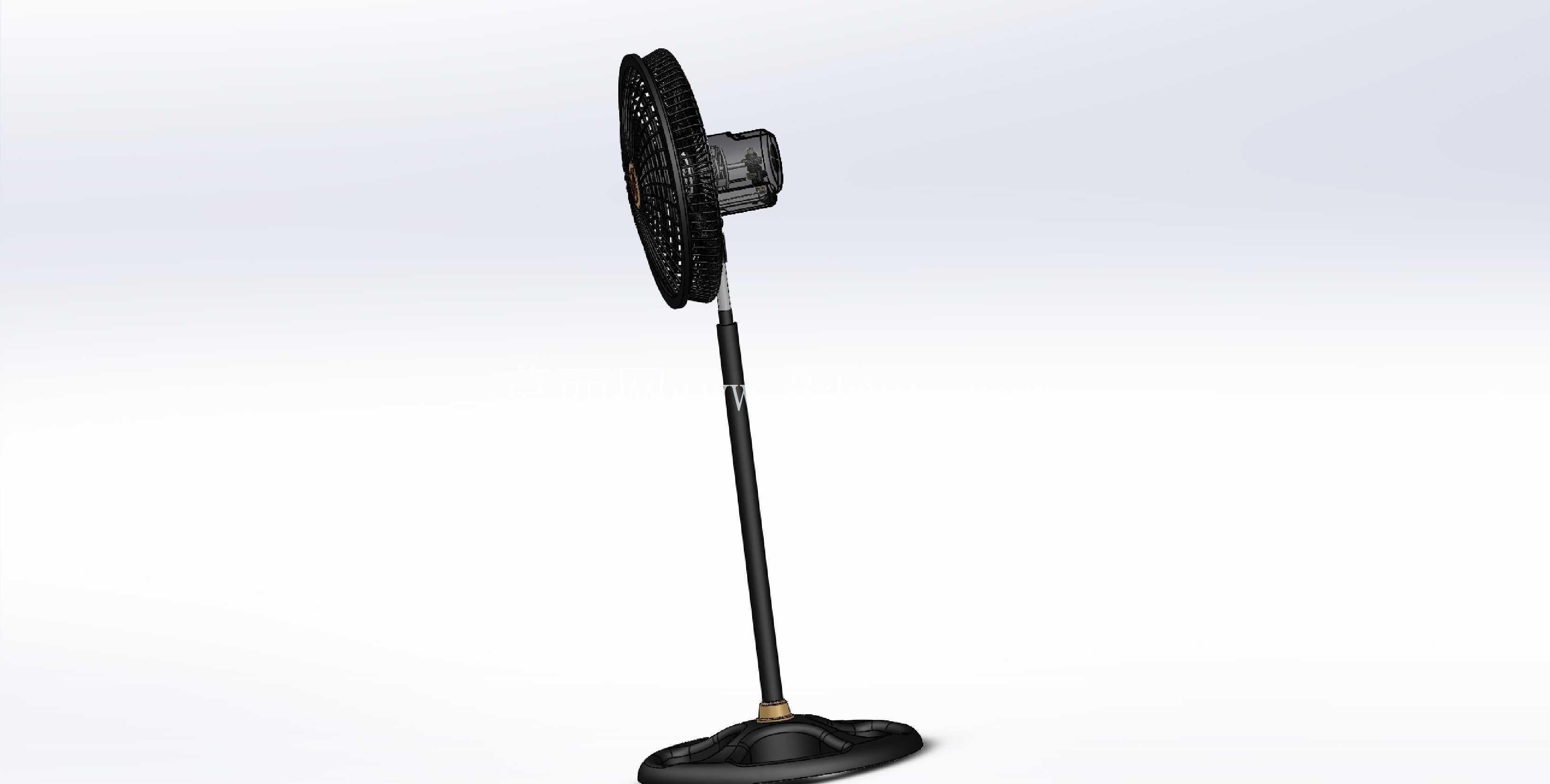

　　这套装配结构的设计，首先围绕落地使用的稳定性做底层考量：底部配重底座采用大接触面积的盘式结构，边缘做圆弧过渡避免磕碰划伤，底座内部预留配重块安装腔，整机重心落在底座投影中心范围内，即使立杆升至最高高度、扇头处于最大仰角状态，整机抗倾覆力矩也能满足日常使用中误碰、轻微外力推拉不翻倒的要求。立杆采用分段式伸缩结构，中间设置锁紧定位结构，可根据使用场景的坐姿、站姿高度差调节扇头离地高度，最低适配桌面旁坐卧时的送风高度，最高可覆盖站立活动时的上半身送风区间，立杆内部走隐藏式走线，避免电源线外露缠绕、勾挂物品的安全隐患。

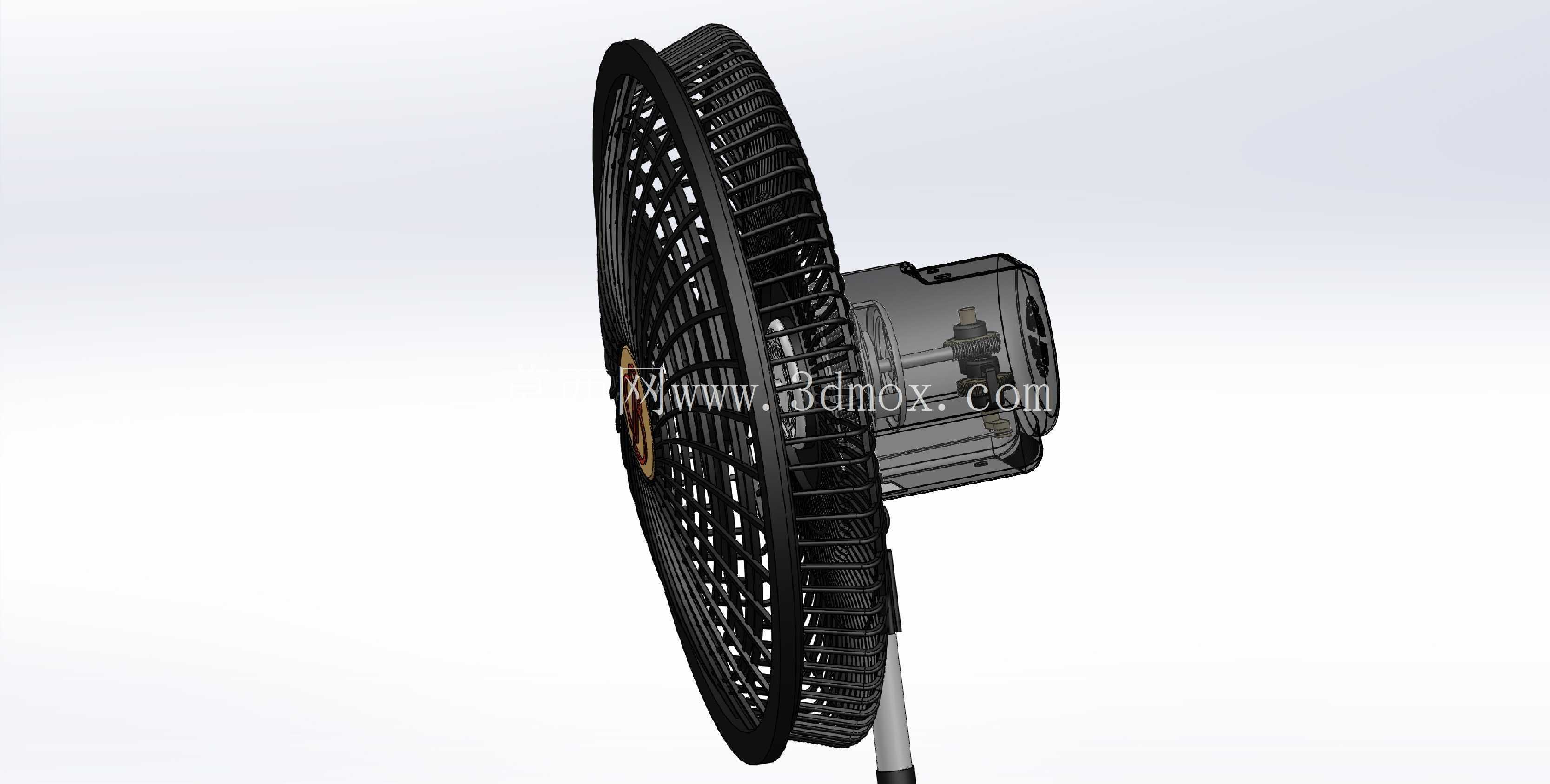

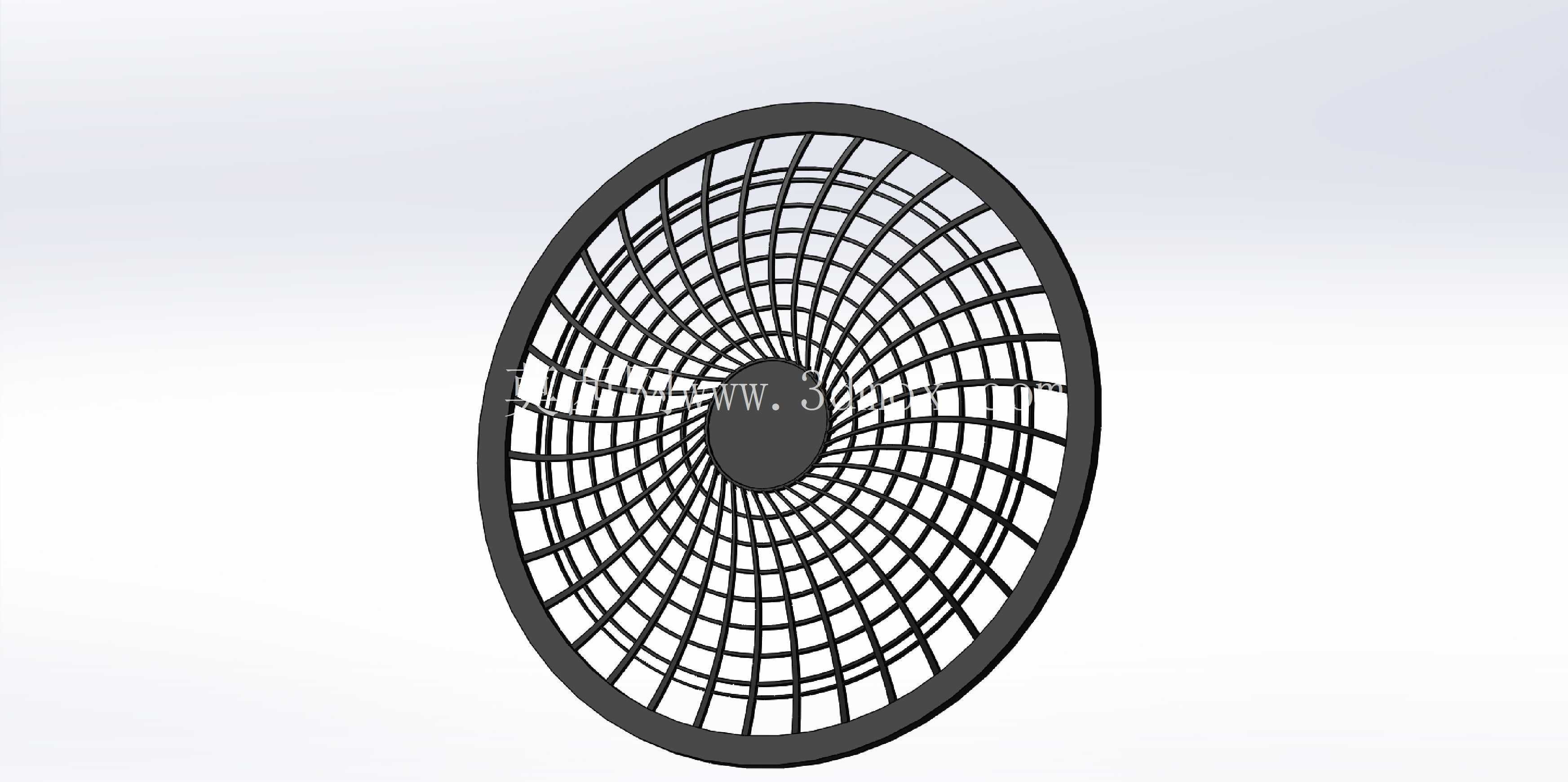

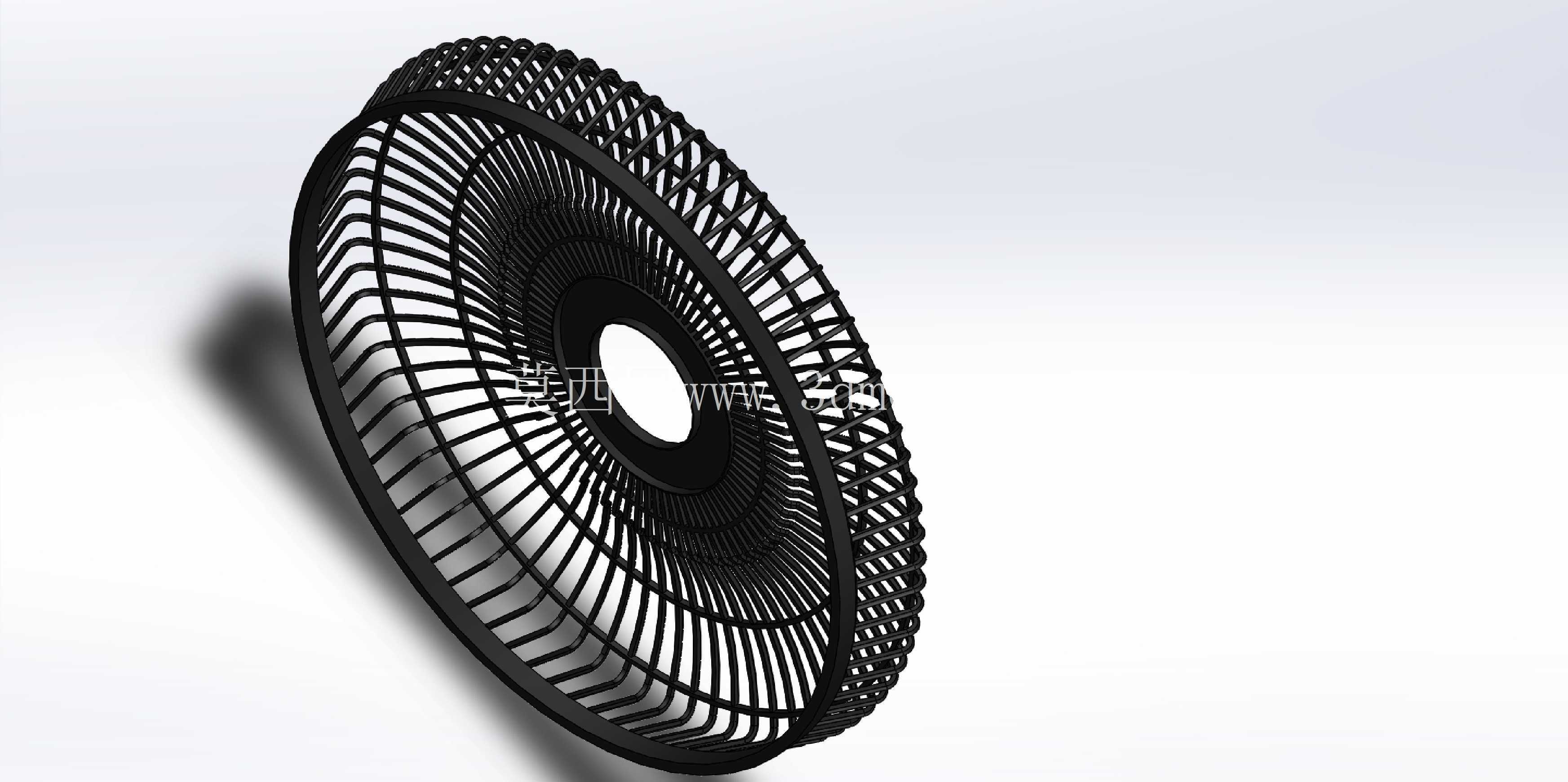

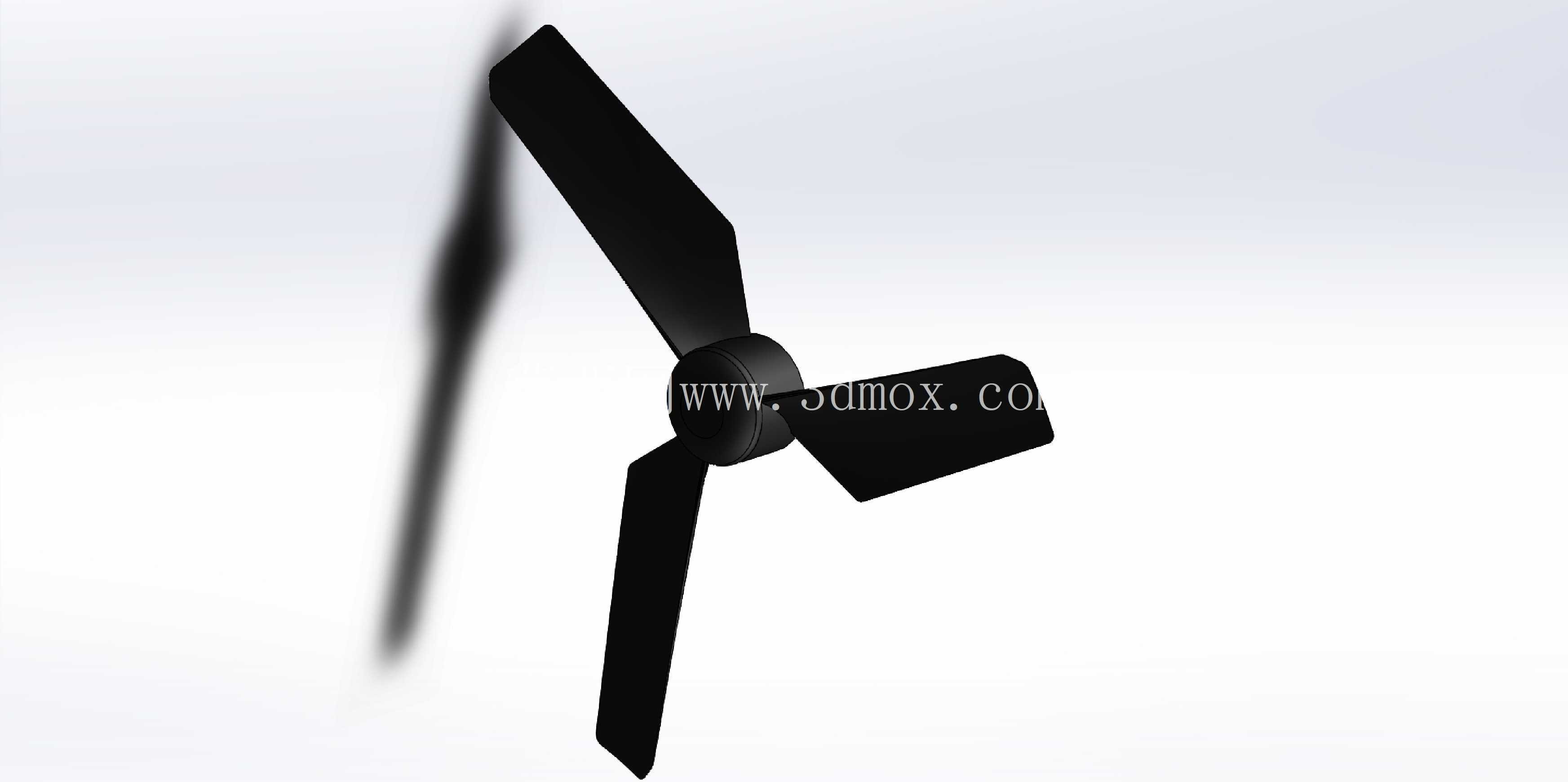

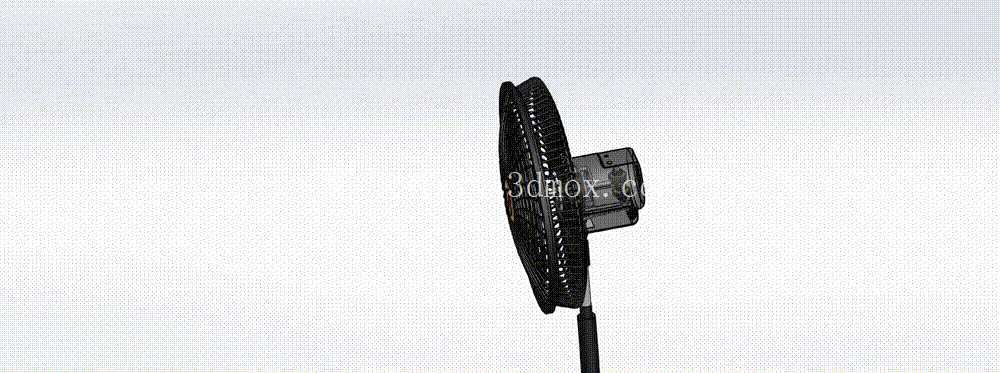

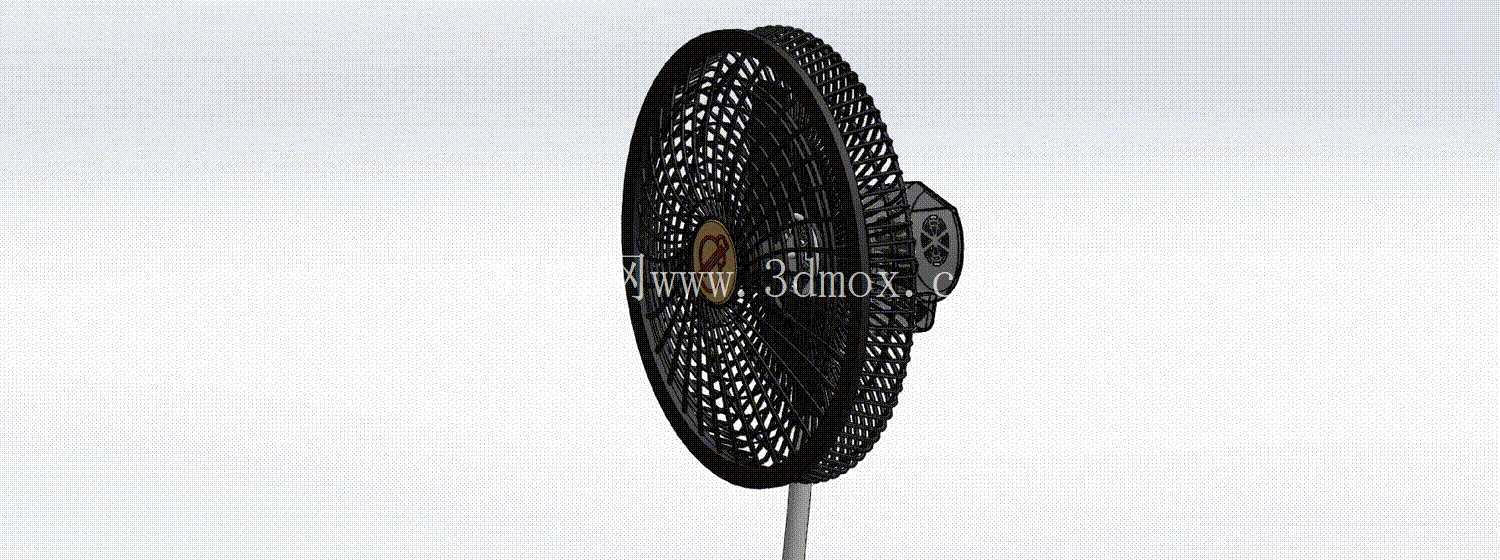

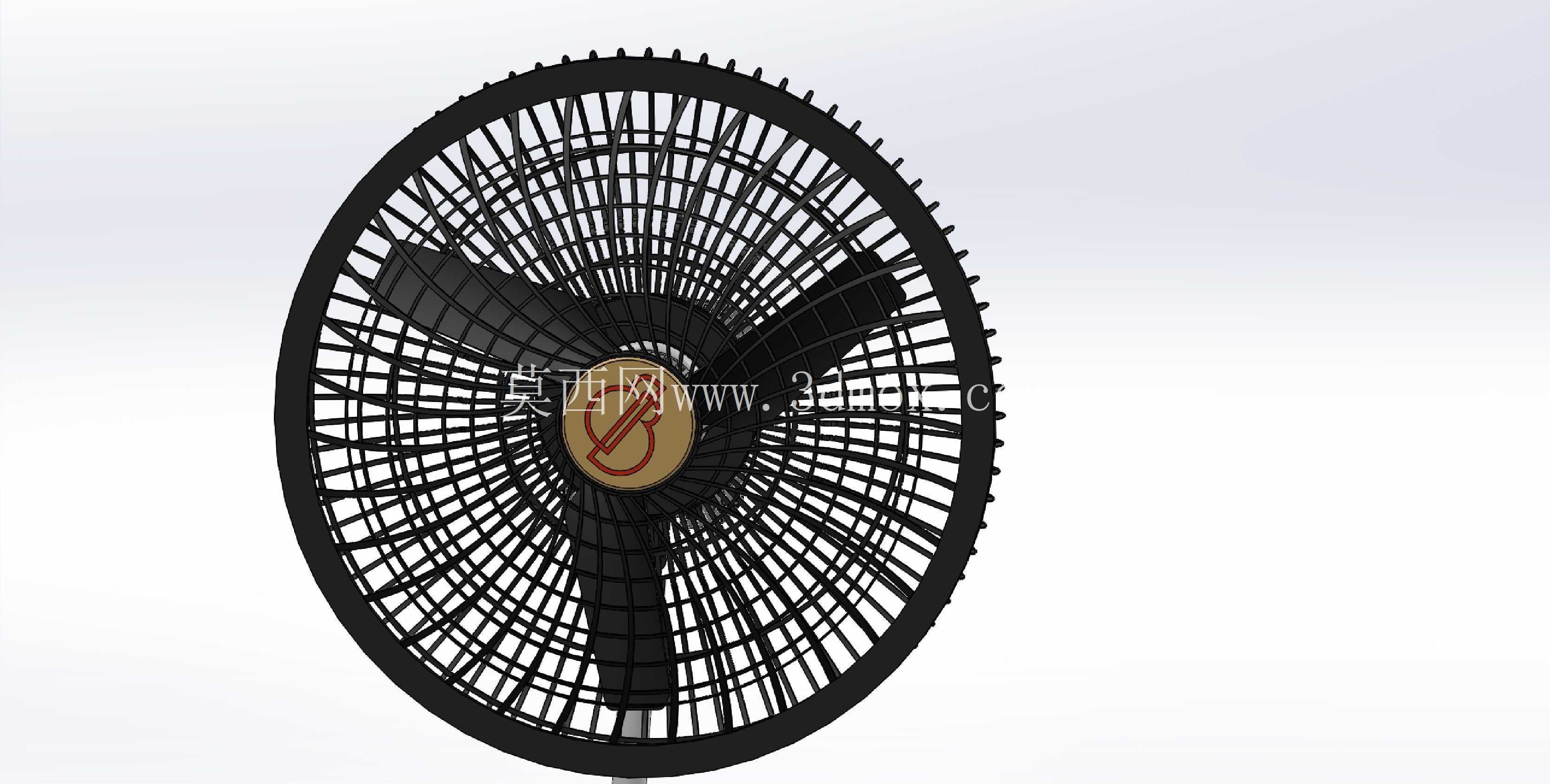

　　扇头部分的核心功能是实现定向送风与左右摇头送风的切换，风叶采用多叶轴流结构，匹配前网罩的导流格栅设计，将出风打散为柔和的层流风，避免硬直风长时间直吹人体造成的不适；网罩采用前后圈扣合结构，设置快拆锁扣，无需额外工具即可拆卸网罩与风叶，方便日常清洁积灰；摇头机构内置在扇头后部的电机仓内，通过曲柄连杆结构将电机的旋转运动转化为扇头的往复摆动，摆动角度覆盖常规120度水平送风区间，可通过扇头颈部的拨杆切换摇头与固定送风模式，扇头与立杆的连接位置设置阻尼转轴，支持手动调节上下仰俯角度，适配不同高度的送风需求。

　　从装配逻辑来看，整套结构采用模块化设计思路，底座、立杆、扇头电机组件、风叶、前后网罩均为独立可拆分模块，各模块之间采用快装卡扣、标准紧固件连接，生产环节可实现分模块并行组装，提升装配效率；售后维护时可单独更换故障模块，无需整机报废，降低全生命周期的使用成本。安装边界上，整机放置时仅需预留底座直径1.2倍的地面接触空间，扇头摆动范围内无突出障碍物即可正常使用，无需额外固定安装，插电即可启用，对使用场景的基础设施要求极低。

　　结构设计过程中，针对家用场景的安全要求做了多重冗余考虑：网罩格栅间隙控制在安全范围内，避免儿童手指伸入触碰运转风叶；所有电气连接部位均设置绝缘防护结构，立杆走线位置做光滑圆角处理，避免长期使用磨损电源线绝缘层造成漏电风险；电机仓设置散热通风槽，保证长时间连续运转时的电机温度处于安全阈值内，避免过热引发安全隐患。送风性能上，风叶的曲面造型经过流道优化，在相同电机功率下能实现更大的送风量与更远的送风距离，同时控制风叶运转的气动噪音，满足卧室夜间使用的低噪要求。
