交流稳压器散热风扇六叶曲面叶轮结构

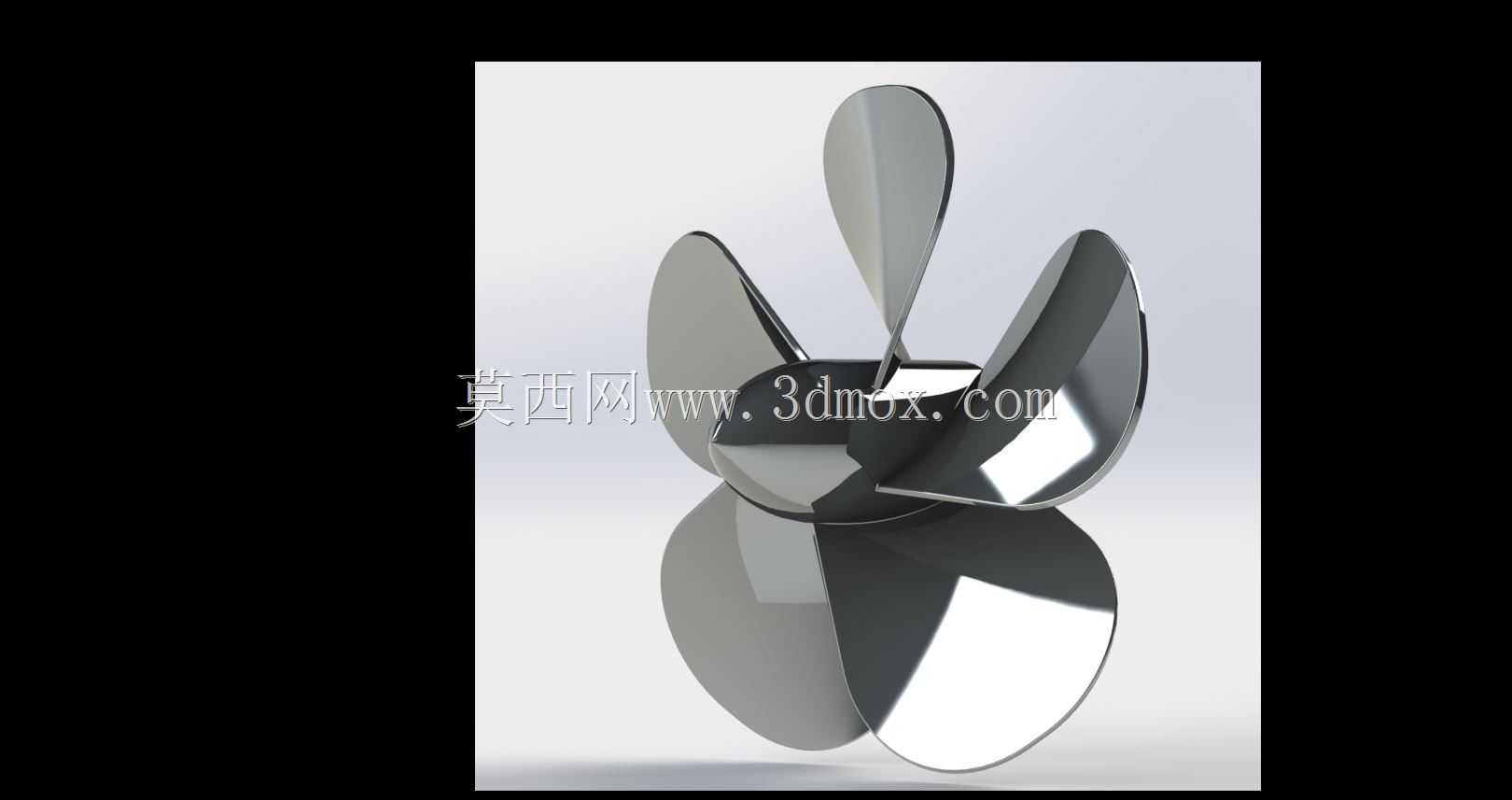

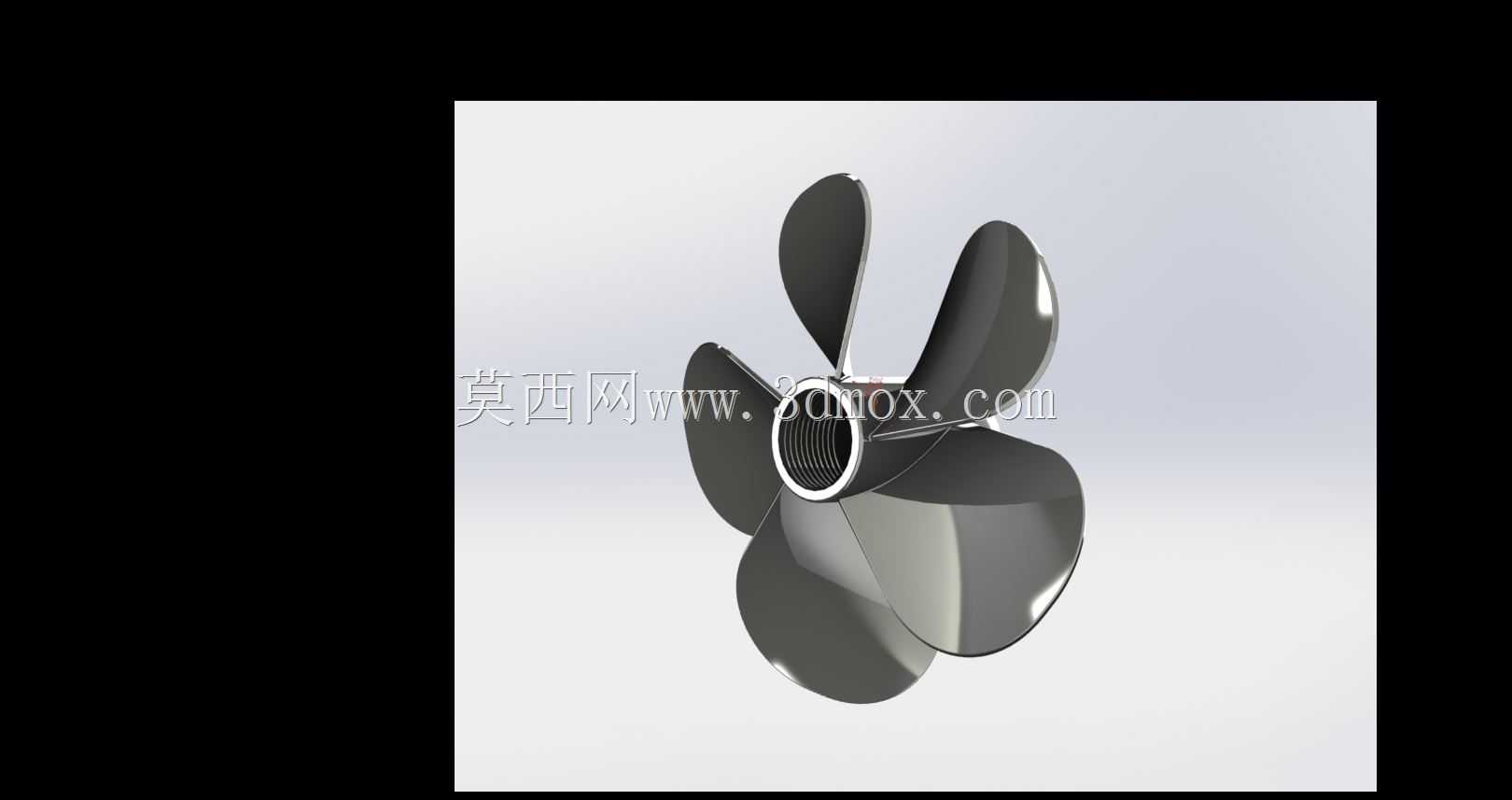

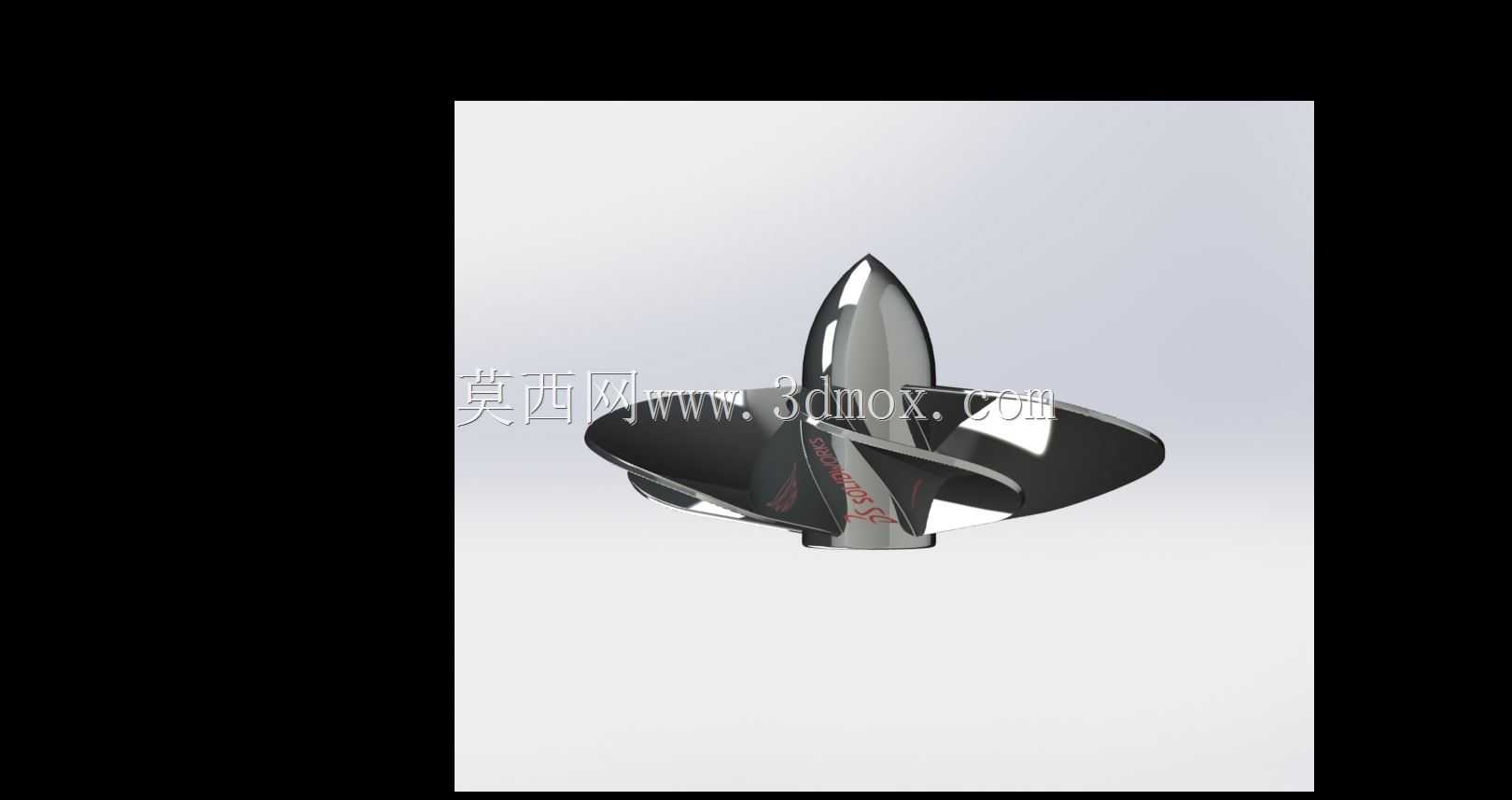

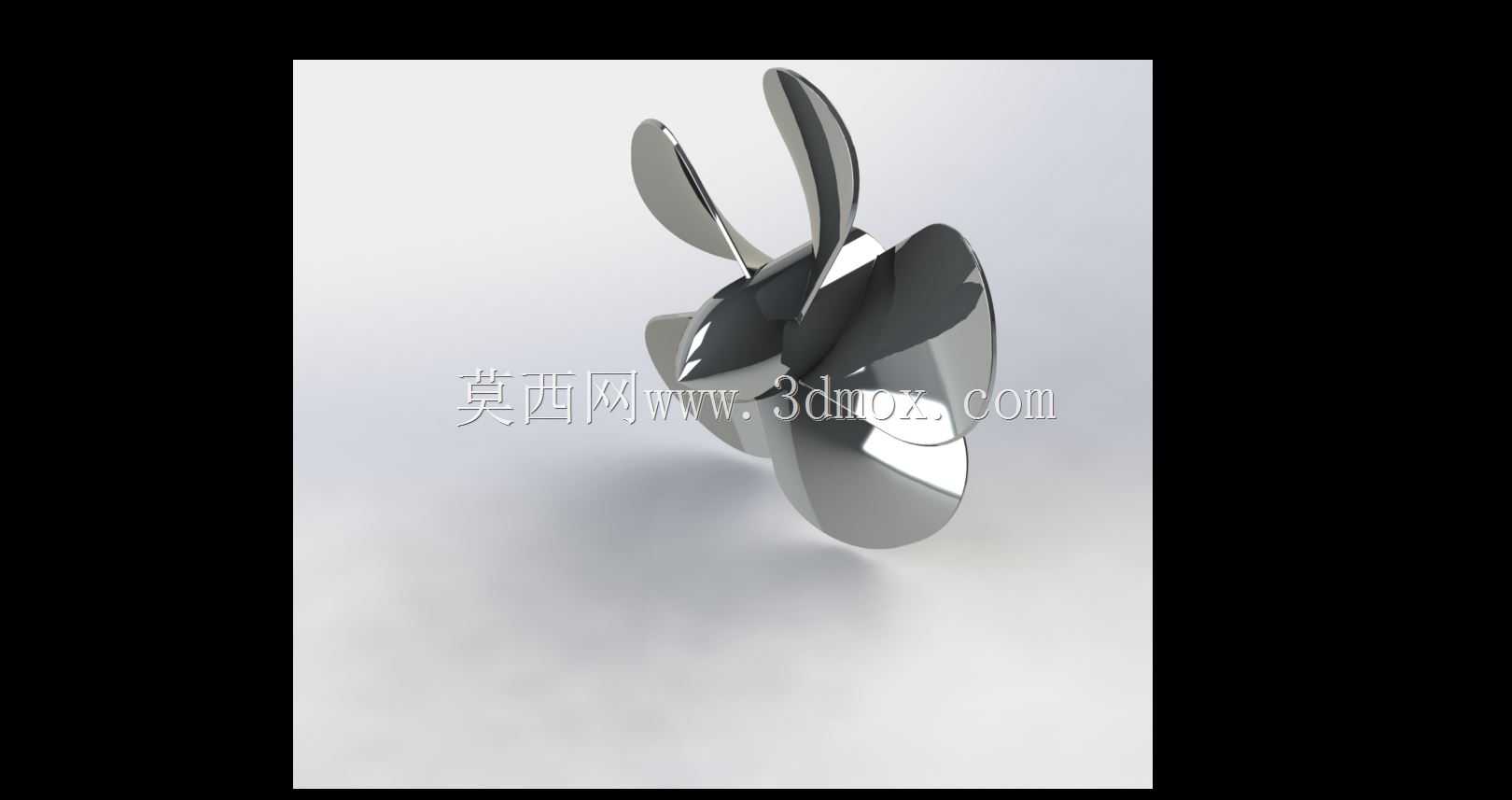

　　交流稳压设备在长时间带载运行过程中，内部调压绕组、碳刷接触部位、补偿变压器以及整流控制元件都会持续产生热量，若柜内热量不能及时排出，夏季高负荷工况下很容易出现元件温升超标、绝缘老化加速、稳压精度漂移等问题，这款六叶曲面叶轮正是针对柜内强制风冷场景搭建的旋转送风部件。叶轮采用中心轮毂加六片空间扭转叶片的整体布局，叶片并非平面薄板结构，每一片叶型都沿径向完成连续扭转变换：靠近轮毂的根部区域弦长较宽、叶片厚度过渡平缓，可承担旋转时较大的离心载荷与气动冲击；向外缘延伸过程中，叶片安装角逐步变化，叶尖区域型面顺滑收窄，能够在旋转时持续切割空气，将轴向进风加速后沿周向甩出，形成稳定的轴向送风气流。六片叶片沿轮毂圆周方向均匀分布，

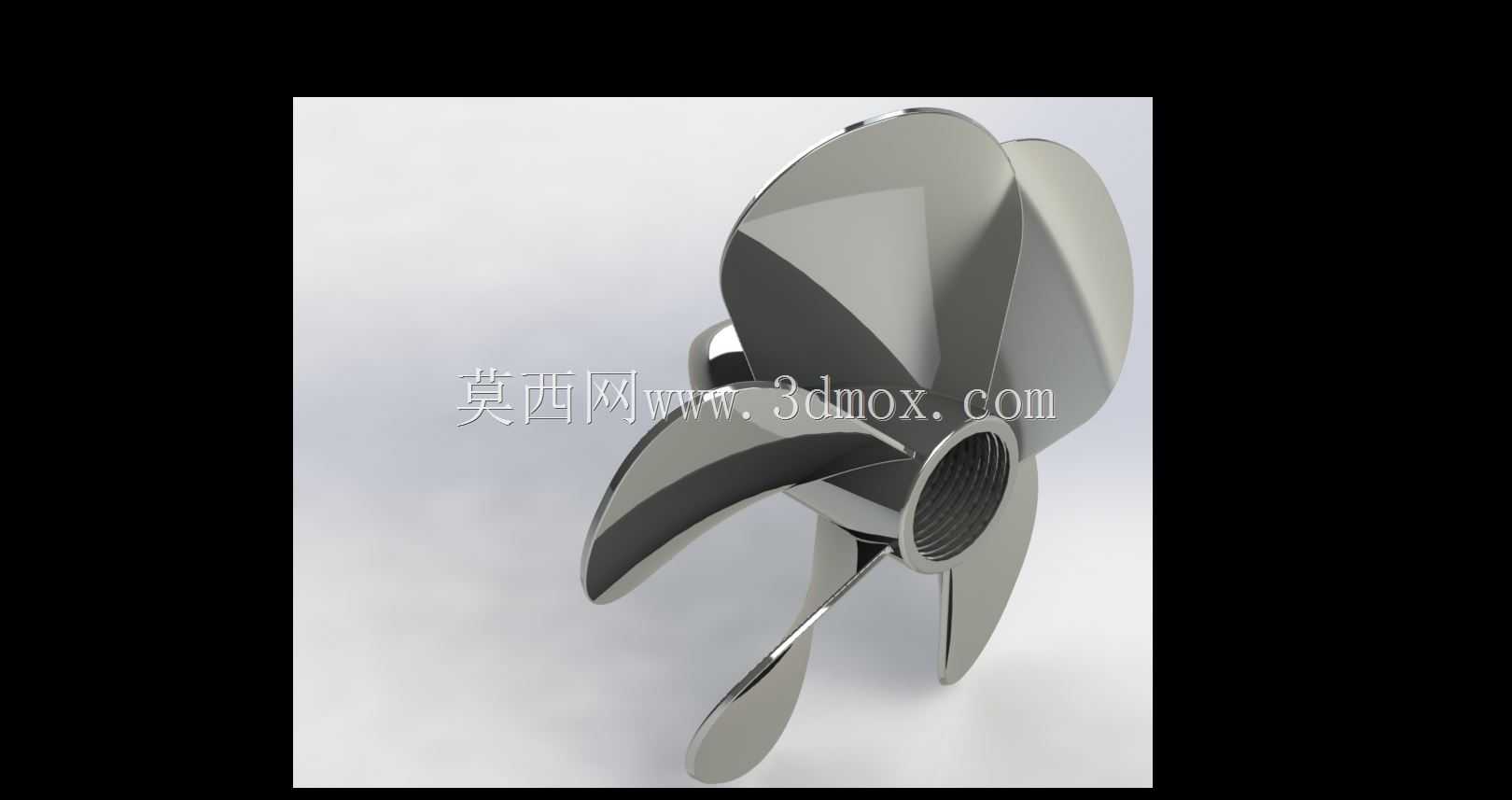

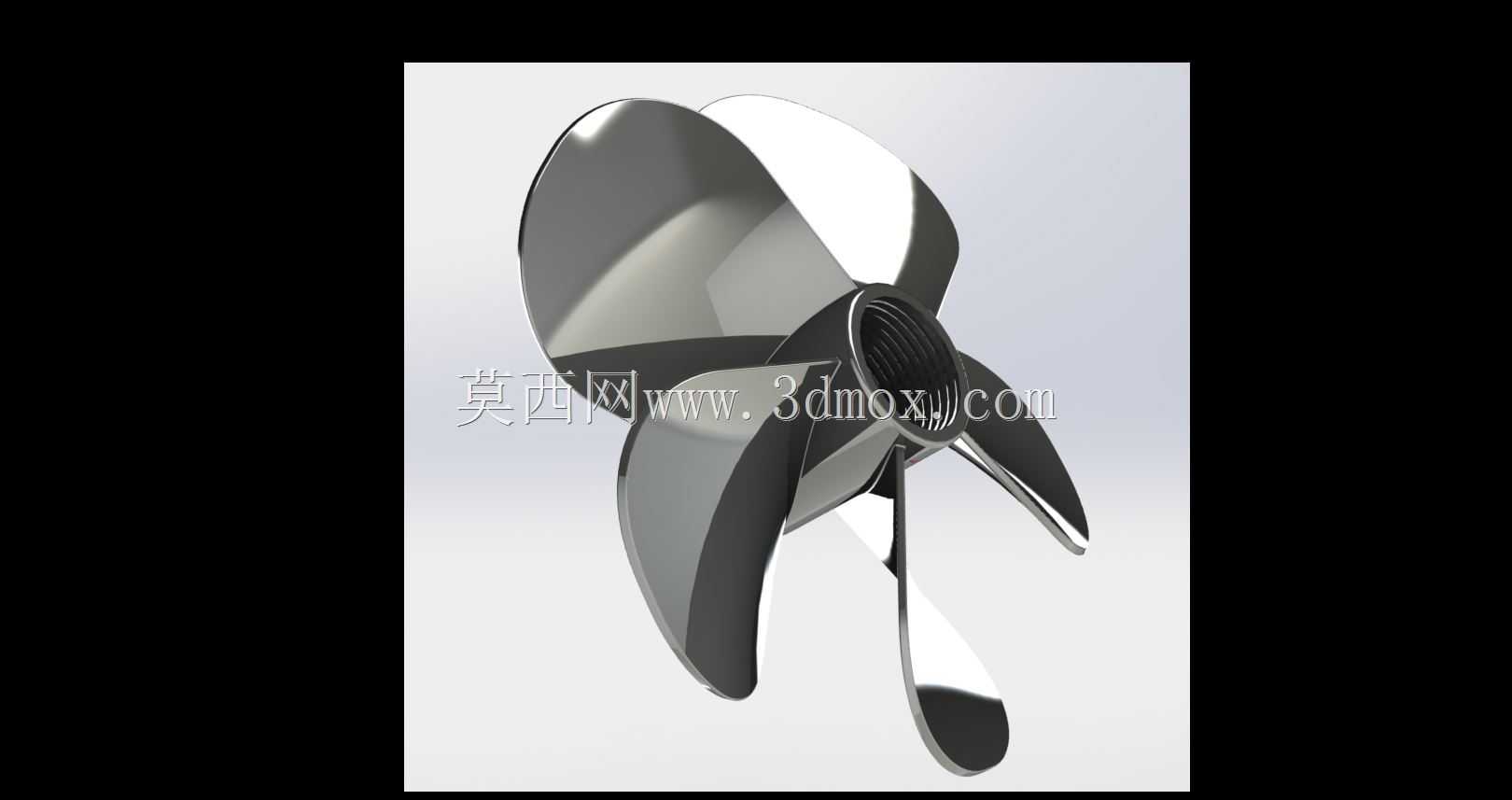

　　相邻叶片夹角保持一致，动平衡余量更容易控制，运转时叶片通过频率分布均匀，可降低单叶片气动脉冲带来的振动与噪声。建模过程中先完成单片叶片的空间曲面搭建，以旋转轴线为阵列中心完成圆周阵列，再对叶片根部与轮毂衔接位置做圆角融合处理，避免直角交接处出现应力集中；轮毂中心预留与电机输出轴配合的安装孔位，孔位同轴度与叶轮旋转轴线保持重合，端面预留锁紧定位平面，可通过紧定螺钉或者轴端挡圈完成轴向固定，防止高速旋转时出现叶轮窜动。从安装边界来看，叶轮外径需要匹配稳压柜内部散热风道的预留间隙，叶尖与风筒内壁之间保留均匀的环形缝隙，既不能间隙过大造成气流回流泄漏，也不能间隙过小导致运转时叶尖刮蹭风筒；轮毂轴向厚度要贴合电机轴伸长度，

　　安装后叶轮进风侧与柜体进风格栅保留足够进气距离，出风侧正对绕组与散热片排布方向，让冷却气流直接扫过发热核心区域。实际选型配套时，需要结合柜内总损耗热量计算所需通风量，再根据风阻特性匹配对应转速的驱动电机，这款六叶结构相比少叶片方案，在相同转速下能够输出更连续的风压，送风脉动更小，适合柜体空间紧凑、风道存在一定阻力的稳压设备使用。叶片型面的扭转规律直接决定送风效率，若叶片角度过大，电机启动负载扭矩会明显升高，低速电机可能出现启动困难；若叶片角度过小，相同转速下风量不足，散热效果达不到设计要求，建模时可通过调整曲面扭转参数快速变更叶型角度，完成不同风量风压工况的适配。叶轮整体结构无复杂装配关系，属于一体成型类旋转零件，

　　后续可采用注塑成型或者钣金冲压焊接工艺完成实物加工，曲面顺滑过渡也能降低加工脱模难度，在保证结构强度的前提下，叶片壁厚保持均匀，减少注塑件冷却收缩带来的形变，出厂前只需完成简单动平衡校正即可长期稳定运行，为交流稳压设备提供持续可靠的强制散热保障。
