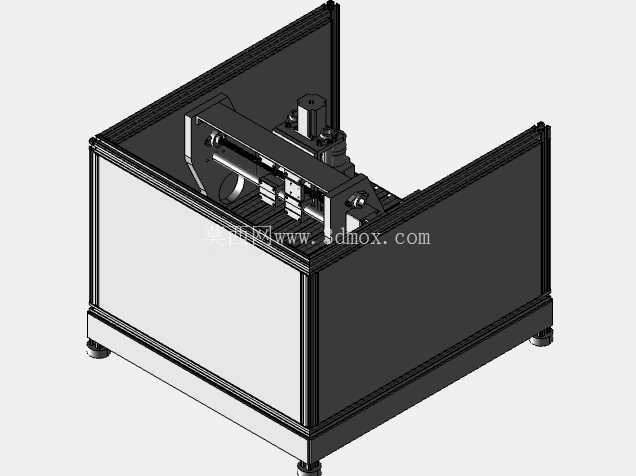

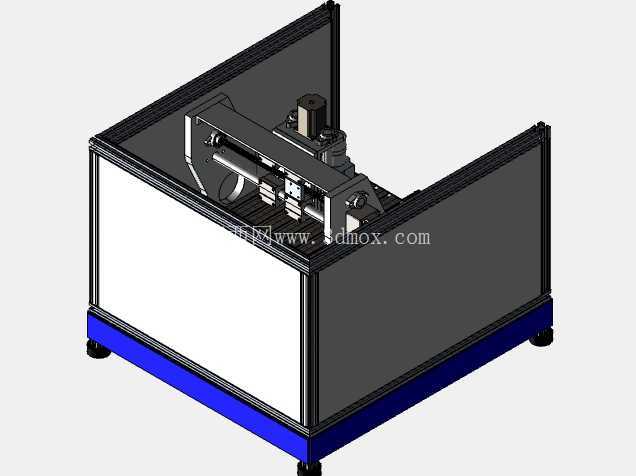

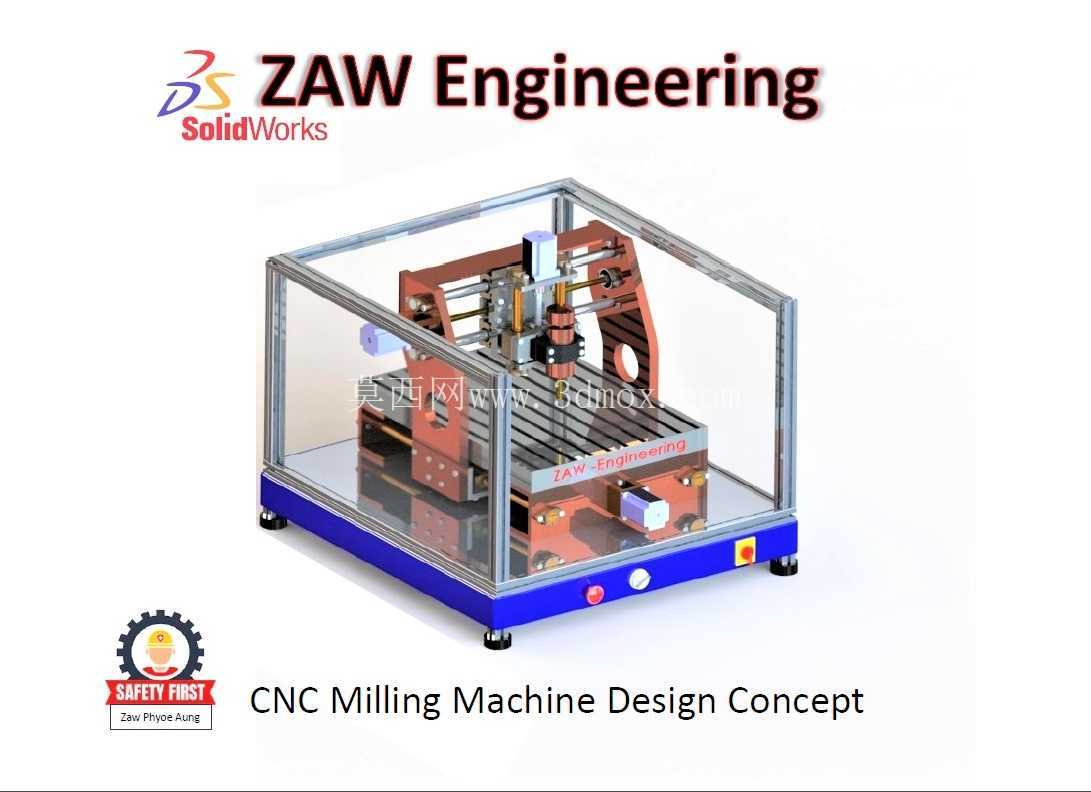

带透明防护外罩的台式数控铣削加工设备

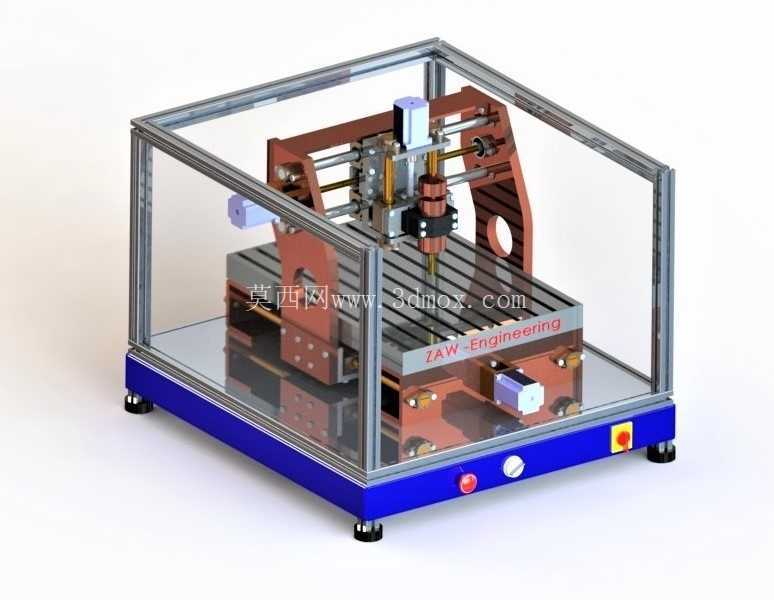

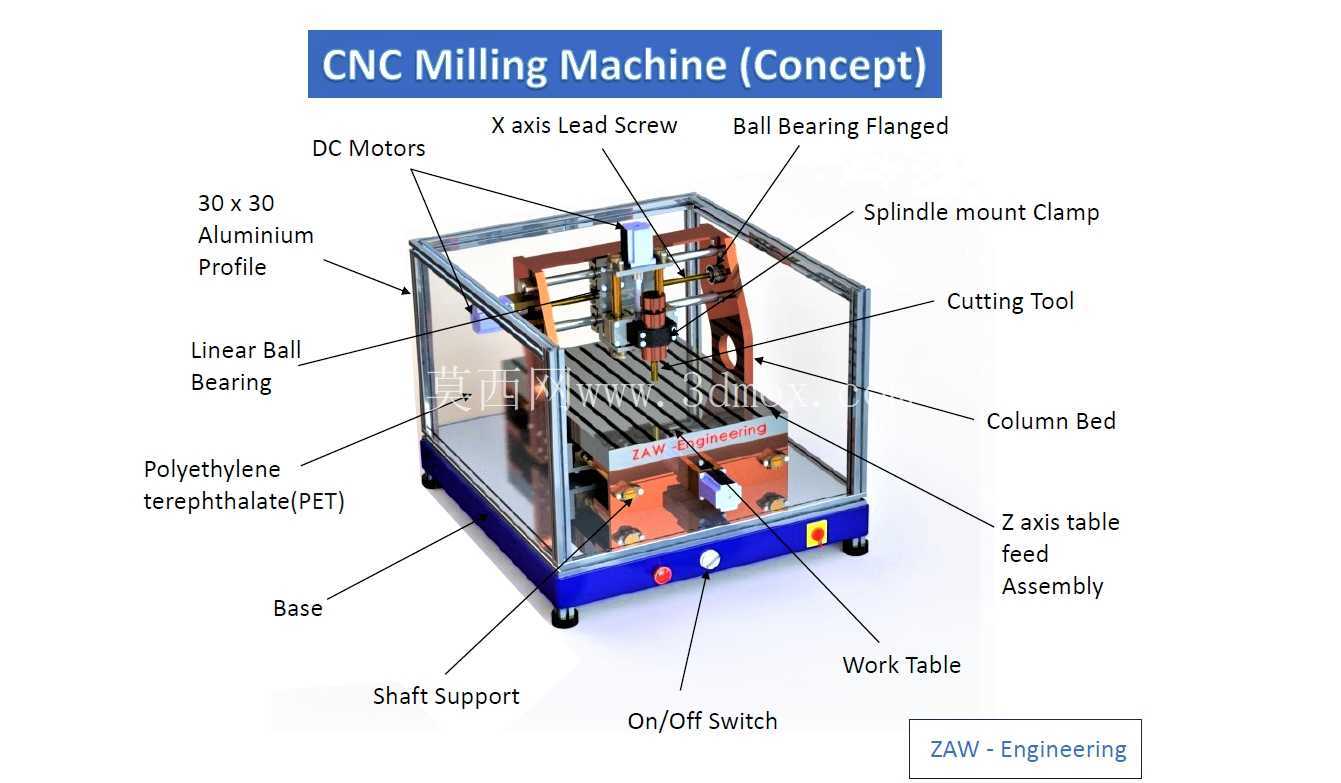

　　这款台式数控铣削设备的设计，最初瞄准的是小批量精密零件加工、教学实训、个人工坊加工这类对设备占地要求严苛的场景，区别于工业级大型数控铣床的厚重结构，整体采用框架式铝型材搭建主体支撑，外围搭配全透明亚克力防护外罩，既能够在加工过程中阻挡切屑飞溅、切削液雾化扩散，也能让操作人员全程直观观察刀具走刀与工件加工状态，避免封闭式机床的视野盲区问题。从功能布局来看，设备采用三轴联动的经典龙门移动结构，X轴负责工作台的纵向进给，Y轴承担横梁的横向移动，Z轴搭载主轴单元完成垂直方向的进刀与退刀动作，三个进给轴均采用直线导轨搭配滚珠丝杠的传动组合，能够保证进给过程的平稳性与重复定位精度，满足小型有色金属零件、工程塑料件、软质金属工件的铣削、钻孔、

　　倒角、简单曲面加工需求。设计过程中优先考虑了安装边界的适配性，设备底部采用可调式减震脚杯支撑，不需要额外做地基预埋，普通承重满足每平米五百公斤以上的平整工作台面即可放置，整体外轮廓的长宽高控制在桌面设备的常规尺寸区间，不会占用过多车间或实训场地的平面空间，防护外罩采用快拆式固定结构，日常维护主轴、更换传动部件、清理内部切屑时，不需要完全拆解主体框架，仅需拆卸对应侧的透明面板即可操作。设备的操作控件集中布置在底座前侧的面板区域，急停按钮、电源开关、状态指示灯的位置符合人体操作习惯，操作人员站在设备正前方即可完成所有启停操作，不需要侧身或探身触碰控件，降低操作过程中的误触风险。主轴单元采用高速电主轴配置，可适配不同直径的铣夹头，

　　能够装夹立铣刀、钻头、倒角刀等常用加工刀具，针对小型零件的精加工工序，可通过调整进给参数与主轴转速，获得较好的表面加工质量。传动部分的设计充分考虑了日常维护的便捷性，丝杠与导轨的润滑注油点均布置在易触碰的位置，不需要拆解外罩即可完成定期润滑保养，驱动电机与丝杠的连接采用柔性联轴器，可抵消少量安装同轴度误差，降低传动过程中的振动与噪音。防护外罩的框架与主体铝型材框架采用嵌入式连接，没有突出的尖锐边角，避免人员走动时发生磕碰，底座部分采用加厚钢板焊接后做喷塑处理，既能够增加整体设备的配重，降低高速铣削时的整机振动，也能承接加工过程中滴落的切削液与掉落的切屑，底座预留有切屑清理口与切削液回流槽，可搭配小型集屑盒使用，

　　不需要每次加工后完全拆解设备清理废料。从实际应用的角度出发，这款设备既可以用于职业院校的数控加工实训教学，让学员直观理解三轴数控铣床的运动逻辑与加工流程，也可放置在小型加工门店、个人创客工坊，完成非标小零件的打样与小批量生产，相较于大型工业铣床，其能耗更低、操作门槛更低，对安装场地的要求更小，同时全透明防护结构也更适合教学场景下的演示操作，学员可从多个角度观察刀具与工件的相对运动，更快掌握数控铣削的加工逻辑。在结构强度校核阶段，针对龙门横梁的受力变形做了有限元验证，保证在Z轴最大伸出量、满负荷切削的工况下，横梁的变形量控制在精度允许范围内，不会因为结构刚性不足导致加工尺寸超差，导轨的选型也充分考虑了日常加工的负载需求，可承载十公斤以内的工件完成常规铣削加工，满足绝大多数小型精密零件的加工负载要求。走线部分全部采用拖链内置布置，所有动力线、信号线都隐藏在拖链与型材内腔中，既避免加工过程中切屑刮擦线缆造成绝缘层破损，也让设备整体外观更整洁，没有杂乱的外漏线缆，降低日常清理的难度。
