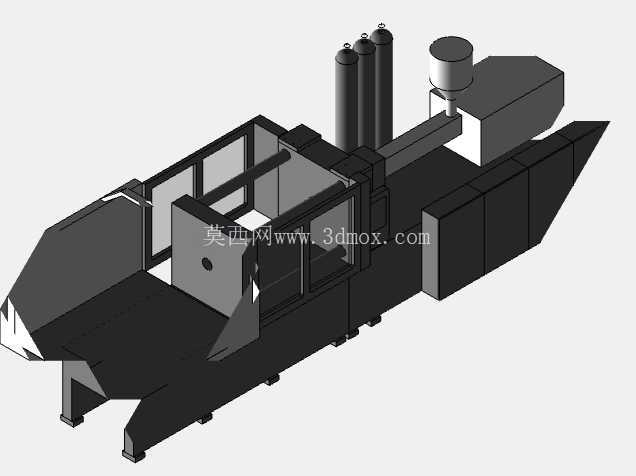

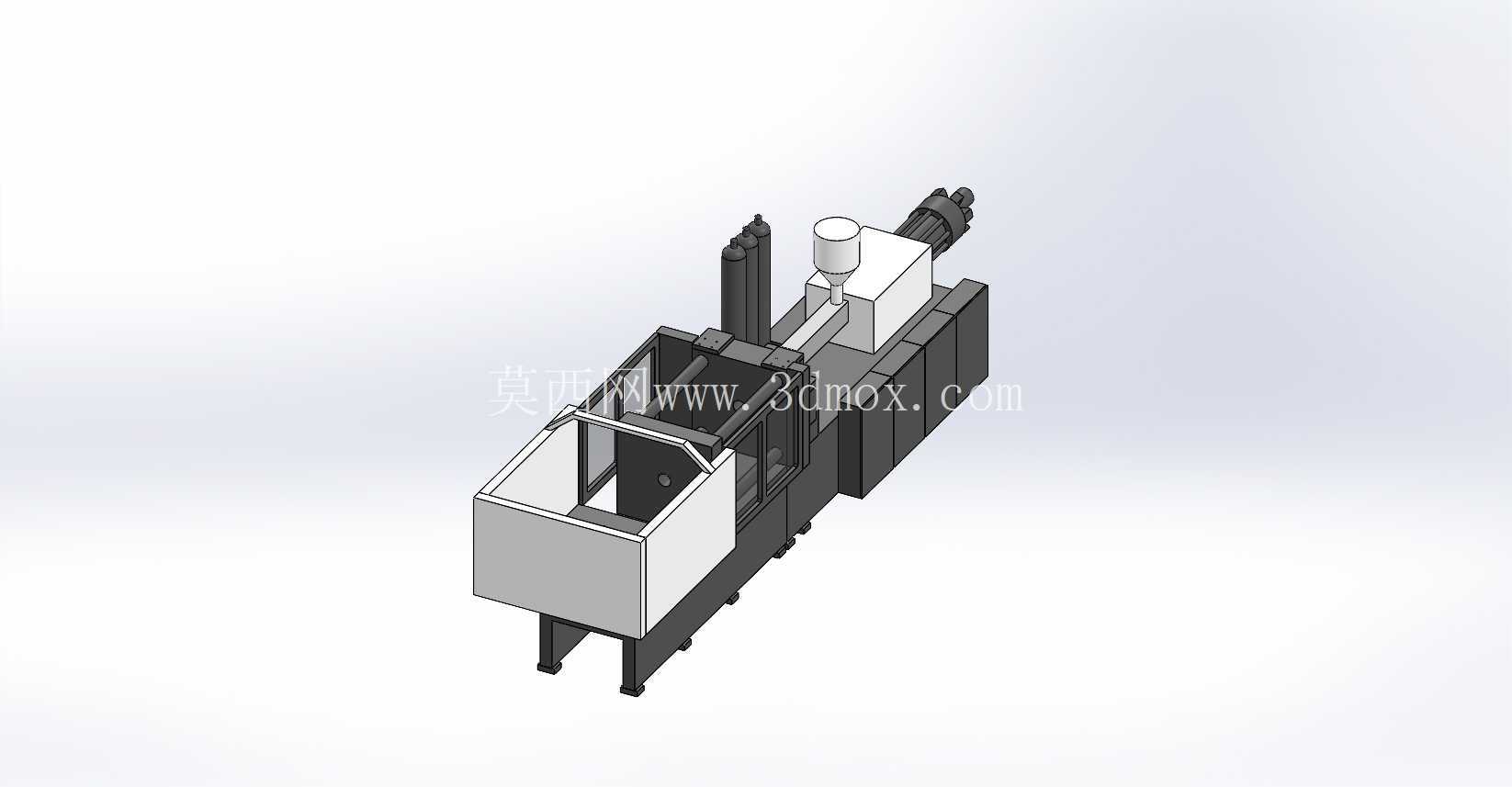

卧式注塑成型设备结构三维设计

　　在塑胶制品批量生产场景中，卧式注塑设备是应用占比最高的成型类装备，这套三维结构完整还原了量产型卧式注塑机的核心装配关系，覆盖从射胶单元、合模机构到机身机架的全部关键部件，可直接用于设备改造参考、新员工结构认知教学、非标自动化配套对接的设计基准。从实际产线布局来看，这类设备通常排布在无尘注塑车间的成型区，机身沿长度方向预留操作侧与检修侧通道，操作侧预留至少1.2米的人员操作、取件周转空间，检修侧预留0.8米以上的管路、电路维护空间，机身底部通过可调减震垫与地面固定，抵消射胶、合模动作产生的振动偏移，避免长期运行导致的机架变形。设计过程中优先平衡了射胶精度与合模力的匹配关系，射胶单元采用螺杆式塑化结构，料筒段沿轴线分布加热圈，配合喷嘴的温度闭环控制，保证熔融塑胶的温度均匀性，射台整体可沿导轨做前后移动，射进时喷嘴与模具浇口套紧密贴合，避免溢料，射退时预留足够间隙方便模具更换与浇口清理。合模机构采用曲肘式锁模结构，相比直压式结构具备更快的开合模速度与更低的能耗，曲肘连杆的铰接点位置经过反复校核，保证锁模状态下机构处于力学死点，能提供足够的锁模力抵抗射胶时的模腔压力，避免飞边产生，动模板沿四根哥林柱做直线往复运动，哥林柱的表面硬度与同轴度直接影响模板运动精度，设计时预留了哥林柱的张紧调节结构，方便长期运行磨损后调整精度。机身机架采用型钢焊接框架结构，焊接后经过时效处理消除内应力，避免加工后出现变形，机架内部预留了液压站、电控柜的安装空间，油路管路沿机架内侧的走线槽排布，避免外露被工件磕碰，同时方便后期管路更换与泄漏排查。安全防护方面，操作侧设置了可开合的安全门，安全门与合模动作做电气联锁，门体未完全关闭时设备无法执行合模动作，避免操作人员误伸入模区发生安全事故，射胶单元外侧设置隔热防护板，避免操作人员误触高温料筒造成烫伤。从安装边界来看，设备的进料口位于射台上方，对接自动吸料机的安装接口，接口尺寸匹配行业通用的吸料管规格，不需要额外做转接结构；设备的动模板、定模板上预留了标准的模具安装螺孔与定位孔，可直接适配多数规格的注塑模具，不需要额外加工转接板；机身底部的地脚螺栓孔位置按照通用注塑机的安装尺寸设计，旧设备替换时不需要重新做地面基础，可直接就位安装。这套结构在建模时还原了所有部件的装配间隙，比如动模板与哥林柱之间的导套配合间隙、曲肘连杆铰接处的轴承间隙、射台移动导轨的滑块间隙，这些细节参数可直接用于设备的运动仿真，验证开合模、射胶动作的干涉情况，也可作为设备维护时的间隙调整参考，避免盲目拆装导致的装配精度下降。对于做注塑车间整线规划的工程师来说，这套模型可直接导入产线布局文件，准确核算设备占用空间，对接周边的取件机械手、供料系统、冷却水路的接口位置，减少现场安装时的管线干涉问题；对于做注塑机结构改进的工程师来说，模型中各部件的受力结构、连接方式都做了完整还原，可直接在此基础上做轻量化改进、部件升级的仿真验证，不需要从零开始搭建基础模型，大幅缩短设计周期。
