海贼王主题三臂指尖陀螺结构设计

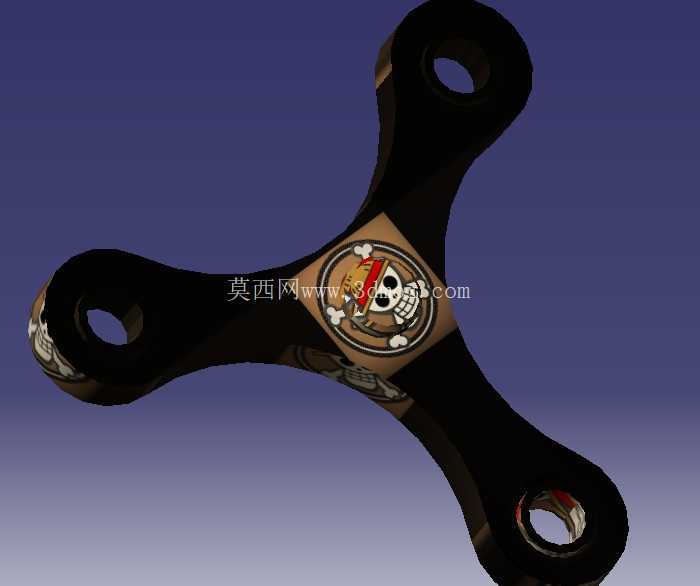

　　这款三臂式旋转把玩件的结构设计，核心围绕日常手持解压的使用场景展开，三个臂部采用等角度120度均布的布局，从旋转中心向外延伸的臂长经过配重计算，确保转动时的动平衡表现，避免高速旋转时出现偏摆、震手的问题。臂部末端做了圆弧收边处理，没有尖锐棱角，握持接触时不会划伤皮肤，适配日常手持把玩的接触需求。中心区域预留了标准轴承安装位，轴承位的内径公差按照常用微型轴承的配合公差设计，采用过渡配合的公差带，既可以保证轴承压装后不会出现松脱打滑，也不会因为过盈量过大导致轴承内圈变形、旋转卡滞。中心装饰面采用嵌入式的安装结构，可以固定定制的主题装饰片，装饰片与主体表面齐平，不会突出表面影响转动时的空气阻力，也避免转动过程中装饰片被剐蹭脱落。

　　臂部的截面采用渐变厚度设计，靠近中心轴承位的位置厚度更大，保证结构强度，避免摔落时从根部断裂，向臂端延伸时厚度逐步收窄，在保证末端配重足够维持转动惯量的前提下，尽可能控制整体重量，降低长时间握持的负重感。每个臂端都做了内嵌式的配重块安装槽，配重块采用过盈压装的方式固定，不需要额外粘接或者螺丝固定，减少装配工序，同时配重块的端面与臂部表面齐平，转动时不会产生额外的风阻，也不会因为突出结构勾扯衣物。整体的外形尺寸控制在成年人手掌可完全握持的范围内，旋转直径不超过常规成年人手掌宽度，放在口袋里携带不会有明显的异物感，安装边界上，中心轴承位的深度与常用608微型轴承的厚度匹配，压装后轴承两端与主体表面齐平，不需要额外加装轴盖，

　　手指捏住轴承内圈即可实现稳定旋转。从实际使用场景来看，这类结构件除了作为日常解压把玩的物件，也可以作为桌面小摆件的旋转展示结构，三个臂部的等分布局也可以拓展安装小型展示挂件，在低速旋转时实现均匀的展示效果。设计过程中针对臂部的应力集中位置做了圆角过渡处理，也就是臂部与中心座连接的位置，没有采用直角转接，而是用大圆角平滑过渡，避免摔落时应力集中导致臂部断裂，同时也优化了握持时的触感。表面处理上，主体结构采用硬质氧化或者金属喷砂的工艺预留面，既可以提升表面的耐磨性能，避免日常把玩留下明显划痕，也能提升握持时的摩擦力，不容易从手中滑落。中心装饰片的安装槽深度控制在0.8mm，装饰片采用背胶粘贴的方式固定，

　　更换不同主题的装饰片时不会损伤主体结构，满足不同的主题定制需求。转动惯量的计算上，三个臂端的配重块重量一致，重心完全落在旋转轴线上，转动时不会产生偏心载荷，既可以提升旋转的顺滑度，也能延长中心轴承的使用寿命，避免偏心载荷导致轴承提前磨损。整体结构没有多余的外露螺丝或者拼接缝隙，所有拼接位置都采用止口定位，装配后缝隙均匀，不会出现错位、高低差的问题，日常把玩时也不会积累灰尘，清洁时只需要擦拭表面即可。臂部的轮廓曲线经过多次调整，既保证了结构强度，也兼顾了视觉上的协调感，三个臂部的轮廓完全对称，加工时可以采用三轴CNC一次装夹完成全部轮廓加工，不需要二次装夹找正，降低加工的难度和成本。轴承安装位的入口处做了微小的倒角引导，压装轴承时可以自动找正，不会因为压装偏斜导致轴承座开裂。每个臂端的配重槽位置距离旋转中心的距离一致，确保三个方向的转动惯量完全相等，旋转过程中不会出现抖动，哪怕是高速旋转时也能保持稳定的状态，不会出现晃动感。从结构可靠性来看，臂部的最小厚度位置也能满足1.5米高度自由跌落不断裂的强度要求，日常使用中不小心掉落也不容易损坏。
