龙门式型材框架作业工作台结构设计

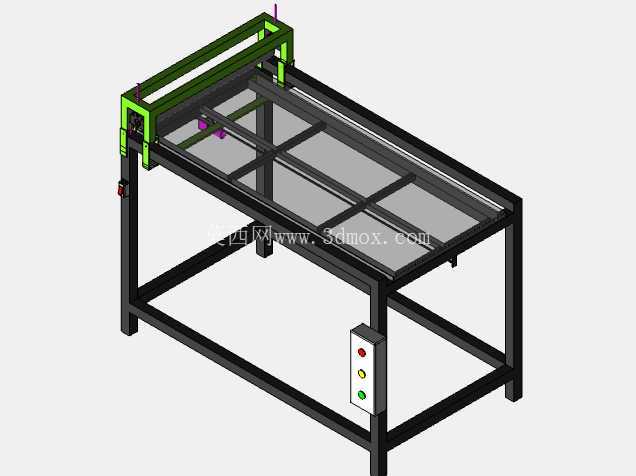

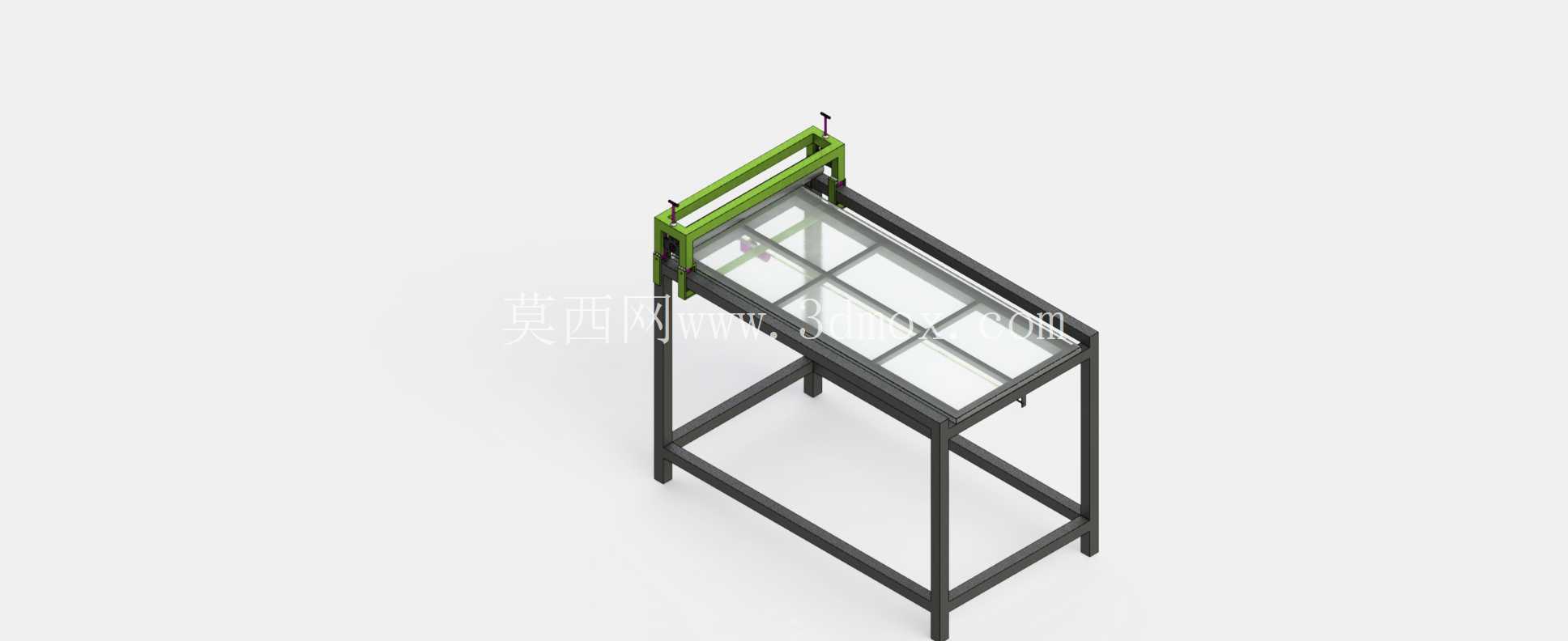

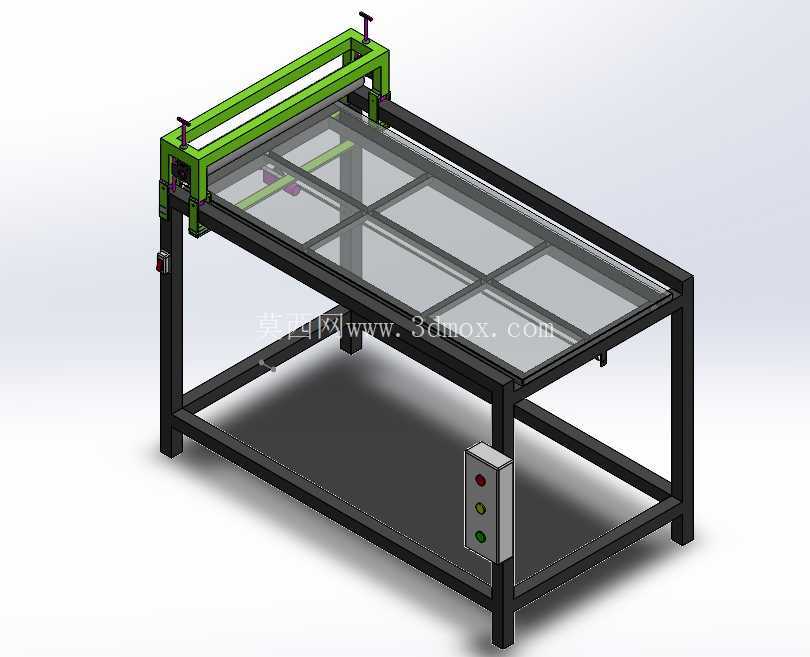

　　这套龙门跨装式的型材作业台，主要面向车间内中小型工件的定点加工作业、装配对位、检测工位搭建场景，区别于常规固定式平板工作台，它在台面上部集成了可沿长度方向滑移的龙门横梁组件，能够适配不同长度尺寸工件的跨面作业需求，不用反复挪动工件位置就能完成全幅面的操作覆盖。从结构设计逻辑来看，整体机架采用矩形钢管拼焊成型，底部框架做了斜向加强筋布置，四条支撑腿底部预留了可调脚杯的安装孔位，安装时可以根据车间地面的平整度调整整体水平度，避免机架受力不均产生形变，常规安装边界要求地面预留的长宽尺寸比机架外轮廓各大100mm以上，方便后期维护时拆装底部紧固件，机架整体高度控制在成年人站立作业的舒适区间，台面距离地面的高度适配多数工位的作业姿态，

　　不需要额外垫高操作。上部的龙门横梁同样采用型材拼接结构，两侧的滑移座卡在台面两侧的直线导轨上，推动时可以顺畅沿台面长度方向移动，横梁上预留了多组T型槽安装位，后期可以根据实际作业需求加装点胶头、检测探头、小型压装组件或者裁切刀具，不用重新改制横梁结构就能完成功能拓展，这种模块化的设计思路能够大幅降低工位改制的成本，适配多品种小批量的生产作业需求。台面部分采用多层结构设计，底部是钢管焊接的支撑格栅，格栅间距经过受力核算，能够均匀承载台面上放置的工件重量，避免台面局部受压产生凹陷，上部铺设的耐磨面板可以根据作业场景更换，比如装配工位可以铺防静电胶皮，焊接工位可以铺耐高温隔热板，检测工位可以铺花岗岩平板，

　　不用改动下部支撑结构就能完成台面功能切换。机架侧面立柱位置集成了按钮控制盒，盒体上布置了急停按钮、启动按钮、状态指示灯，控制盒的安装高度刚好在操作人员伸手可及的位置，作业时不用弯腰或者抬手就能完成设备操作，控制盒内部预留了足够的走线空间，后期加装龙门驱动组件、气动元件的时候，可以直接把线路从机架方管的内部空腔走线，避免线路外露被工件剐蹭产生安全隐患。在实际应用中，这类工作台常出现在电子组件装配、小型板材裁切、工件外观检测、小件涂胶作业的生产线上，相比固定工位的单点位作业台，它的龙门移动结构能够覆盖整个台面的作业范围，操作人员只需要站在机架侧面，就能推动龙门完成全长度方向的作业动作，减少了反复挪动工件的辅助时间，提升单工位的作业效率。

　　设计过程中对机架的受力变形量做了核算，当台面满载均布载荷的时候，台面中部的下挠量控制在允许范围内，不会因为长期承载产生永久性形变，龙门横梁的受力也做了加强处理，即使在横梁中部加装10kg以内的作业组件，横梁的下挠量也不会影响作业精度。机架的所有焊接位置都做了打磨去毛刺处理，外部喷涂防锈漆后再喷面漆，能够适应车间内多粉尘、少量油污的作业环境，后期维护只需要定期清理导轨上的杂物、给滑移座加注润滑脂就能保证长期顺畅运行，不需要复杂的保养流程。安装的时候需要先把底部框架在地面拼接调平，再依次安装支撑腿、台面格栅、上部导轨、龙门组件，最后装配侧面的控制盒，整个安装过程不需要大型吊装设备，两个操作人员配合就能完成组装，后期如果需要搬迁工位，也可以把机架拆成几个部件转运，不用整体焊接固定，适配车间工位调整的需求。
