立式框架结构造模压合工装设备结构

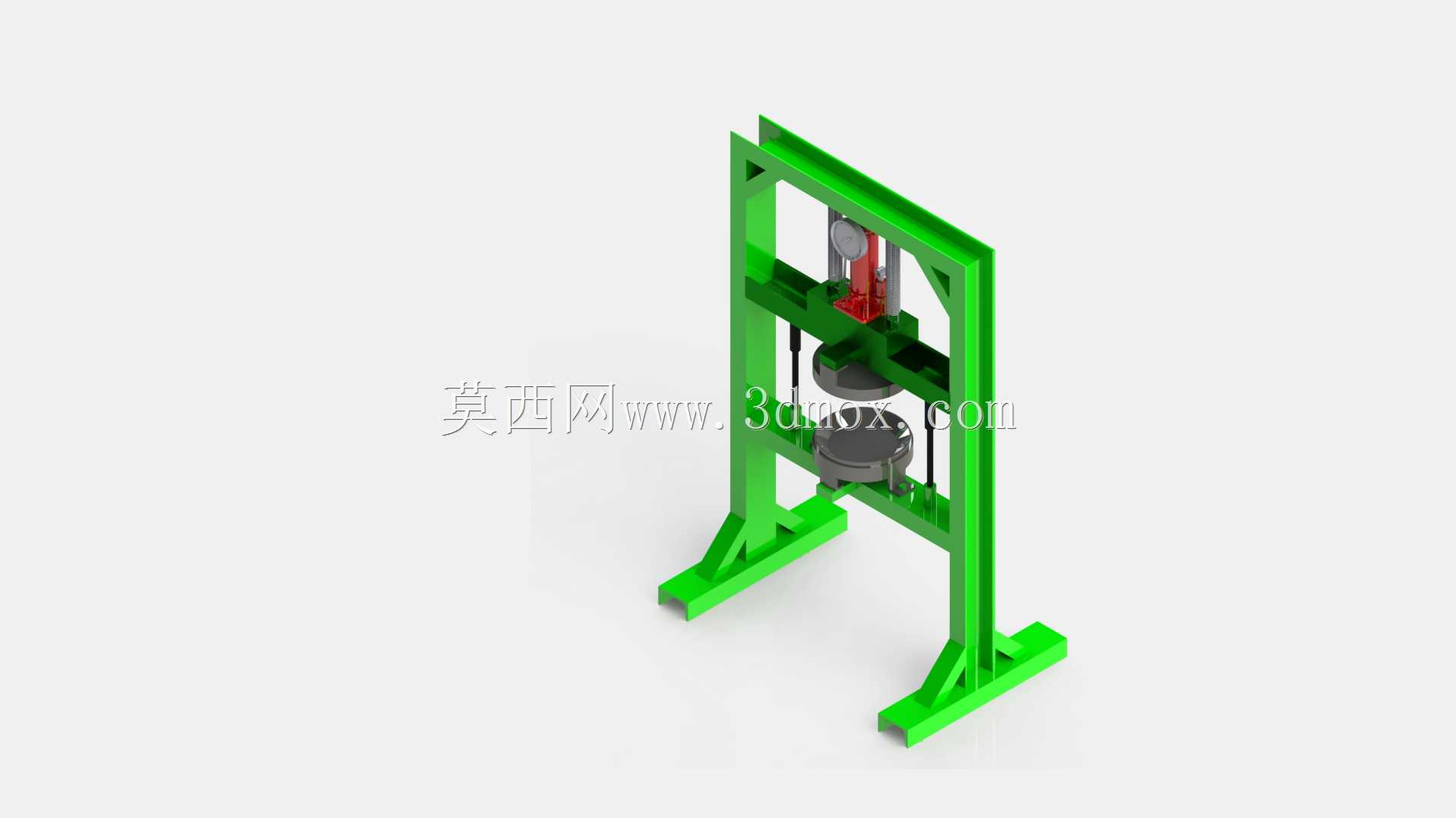

　　这套立式框架结构的造模压合设备，主要面向小型工件的模压成型、压装校准作业场景，在五金小件冲压、橡塑坯料定型、小型组件压配的生产环节中，可作为工位级独立工装使用，适配多品种小批量的离散制造工位需求，无需复杂的流水线对接即可独立完成单工序压合作业。从结构布局来看，设备采用双立柱门式框架作为主体承载结构，底部设置两个向外延伸的落地支撑脚，支撑脚与地面接触的端面预留了地脚安装孔位，可直接通过膨胀螺栓固定在混凝土地面或者钢制工作台台面上，安装时需保证两个支撑脚的安装平面平面度公差不超过0.2mm/m，避免框架受力后出现侧向偏载，影响压合精度与立柱使用寿命。框架主体采用矩形型钢焊接成型，立柱内侧设置有垂直导向槽，用于安装压头的滑动导向组件，

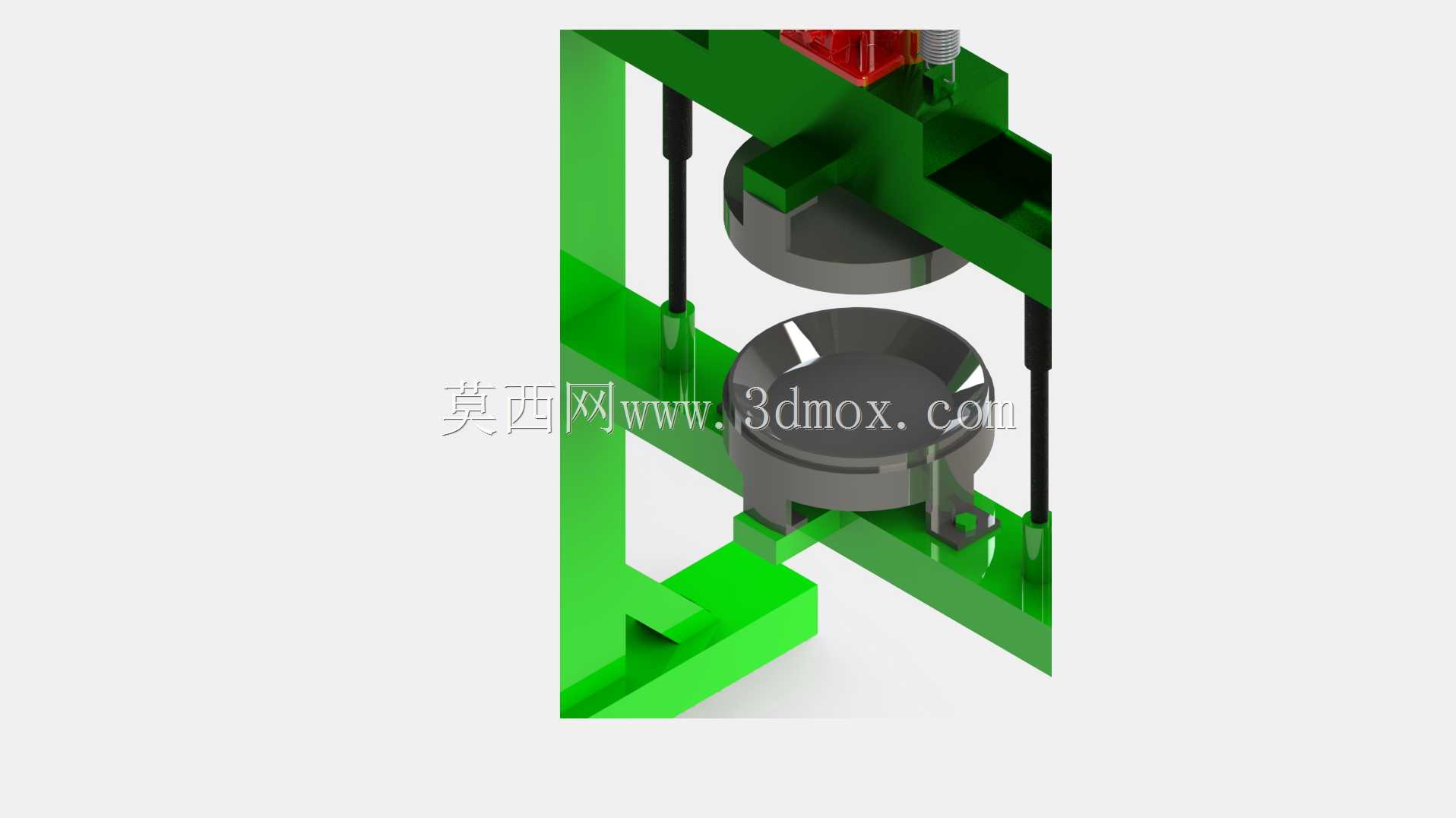

　　导向槽的加工直线度直接决定压头的下行垂直度，建模时特意将导向槽与立柱本体做了一体化特征设计，减少后续装配的累计误差。压合执行组件布置在框架中部的滑动横梁上，横梁两端嵌套在立柱导向槽内，通过顶部的驱动组件带动实现垂直方向的往复运动，驱动端与横梁的连接采用浮动接头结构，可抵消少量的安装同轴度误差，避免驱动杆受径向力出现弯曲变形。压头组件采用快换式接口设计，可根据不同的工件成型需求更换对应形状的压头，适配不同轮廓的模腔作业，压头与模座的对中精度可通过横梁两侧的调节螺钉进行微调，调节行程单侧预留5mm，足够覆盖常规的装配误差补偿需求。下部的模座安装位设置在框架底部的安装平台上，平台表面加工有T型槽，

　　可通过T型螺栓快速固定不同规格的下模或者工件定位夹具，无需在平台上重新钻孔攻丝，大幅缩短换模调试的时间。从设计思路上，这套设备优先考虑了工位作业的操作便捷性，框架前部预留了足够的操作空间，操作人员可从正面完成工件上下料、模具更换、参数调整等操作，框架后部预留了驱动组件与气动或者液压管路的布置空间，管路可沿着立柱后侧的走线槽布置，避免管路外露影响操作，同时也能减少作业过程中管路被工件剐蹭破损的风险。设备的整体外形宽度控制在800mm以内，深度控制在600mm，高度在1200mm左右，占地面积不足0.5平方米，非常适合布置在空间紧张的车间工位或者实训教学场地，安装时不需要额外做设备基础，普通的承重地面即可满足安装要求。受力层面，

　　框架的立柱与横梁截面尺寸经过受力校核，在额定1吨的压合力下，框架的最大变形量不超过0.1mm，可保证压合过程中模腔的配合精度，避免出现压偏、溢料等成型缺陷。导向组件采用自润滑铜套配合导向柱的结构，日常维护仅需定期涂抹润滑脂即可，不需要复杂的保养流程，适合车间一线的粗放使用环境。设备的安全防护方面，框架两侧可按需安装透明防护挡板，防止压合过程中碎屑飞出伤人，挡板采用快拆式固定结构，清理设备或者更换模具时可快速拆卸，不会额外增加操作负担。在实际应用中，这类小型立式压合工装可替代大型压力机完成小吨位的压合作业，能耗仅为大型设备的十分之一不到，同时换模速度快，调试简单，对于多品种小批量的生产模式适配性极强，也可作为实验室、教学场景的演示设备，直观展示立式压合设备的结构原理与动作逻辑。建模过程中对所有的安装配合面都做了公差特征预留，装配关系完全按照实际机械装配逻辑搭建，可直接导出工程图用于生产加工，所有的型材规格、紧固件选型都符合通用机械设计标准，不需要额外定制非标准件，加工制造成本可控。
