立式工业锅炉内部管路结构三维设计

　　这套三维结构完整还原了立式承压锅炉的内部核心构造，从实际工程应用场景来看，这类设备广泛适配中小型生产厂区的工艺供热、商用建筑集中供暖、食品加工生产线的蒸汽供给等场景，区别于大型电站锅炉的超大体量，该立式结构占地投影面积极小，能够适配厂房边角、设备夹层等空间局促的安装点位，无需预留大面积设备布设区域。从设备实际用途出发，该结构通过燃料燃烧释放的热能完成介质换热，可稳定输出设定参数的蒸汽或高温热水，内部不同管径的管路分别承担介质输入、过热输送、排污泄放、液位检测连通等功能，所有管路的弯折角度、连接点位都严格匹配实际流体阻力计算要求，避免管路急弯造成的介质流阻陡增，降低运行过程中的动力损耗。

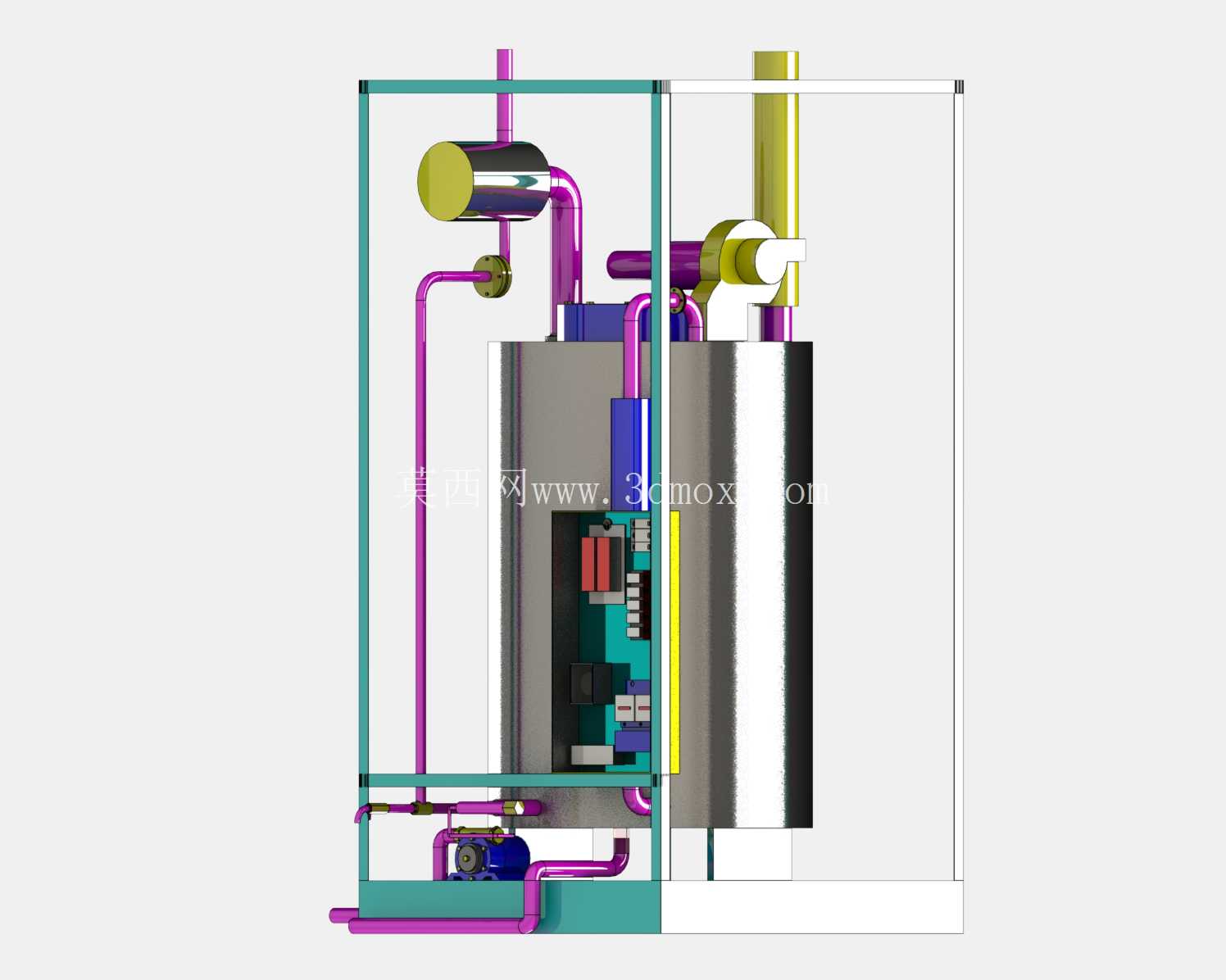

　　在产品功能特性层面，该结构采用立式筒状承压壳体作为核心载体，内部集成了燃烧换热腔、介质导流腔、管路固定支架等核心组件，外部的框架结构既承担设备吊装、运输过程中的受力支撑，也为外部保温层、附属仪表的安装预留了固定点位；不同颜色标识的管路对应不同的介质流通路径，紫色管路为低温回水/补水路径，黄色管路为高温蒸汽输出路径，这种色彩区分的建模方式能够帮助设计人员快速梳理管路走向，在装配阶段避免管路接错引发的运行故障。

　　从设计思路来看，建模过程中优先保证内部组件的可装配性，所有管路与壳体的连接位置都预留了标准法兰安装位，内部换热组件与壳体之间预留了足够的检修间隙，无需完全拆解壳体即可完成核心换热元件的更换维护；侧面的观察位设计能够直观展示内部组件的排布逻辑，方便运维人员快速掌握设备内部构造，降低日常巡检、故障排查的技术门槛。关于外形尺寸与安装边界，该立式结构的整体高度与底座直径比例控制在3:1左右，底座预留了标准地脚螺栓固定孔位，安装时只需保证底座承载平面的水平度误差在允许范围内即可，设备顶部的蒸汽输出管、侧面的进水管路都预留了足够的管路连接操作空间，侧面的阀门操作位距离地面高度符合人体工程学要求，无需额外搭建操作平台即可完成日常阀门启闭操作；设备外围的框架突出壳体表面的距离经过精准核算，既能够为保温层预留安装厚度，也不会额外增加过多的占地宽度，适配现有多数中小型锅炉房的预留安装空间。

　　建模过程中对所有管路的连接位置都做了干涉检查，确保管路与壳体、内部组件、外部框架之间不存在装配冲突，所有焊接位置的结构都做了工艺简化处理，既能够准确展示结构形态，也不会因为过多的工艺细节影响整体结构的可读性，对于结构设计人员来说，该模型可直接作为同类型锅炉结构优化的参考基底，根据实际的供热参数需求调整壳体容积、管路通径即可快速完成方案迭代；对于设备选型人员来说，可通过该模型直观判断设备的安装空间需求、外部接口位置，提前完成安装点位的管路布设规划，减少现场安装的整改工作量。
