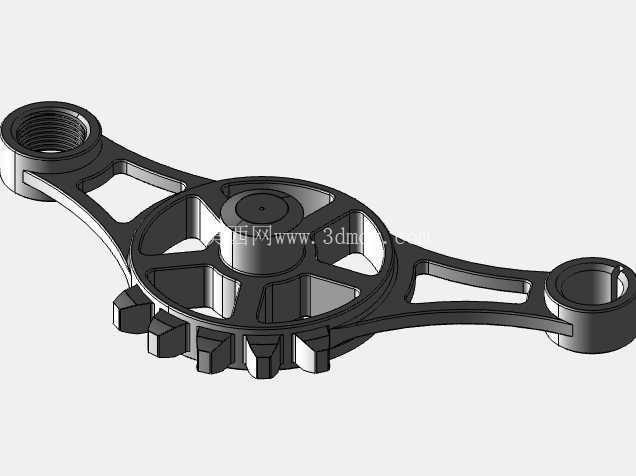

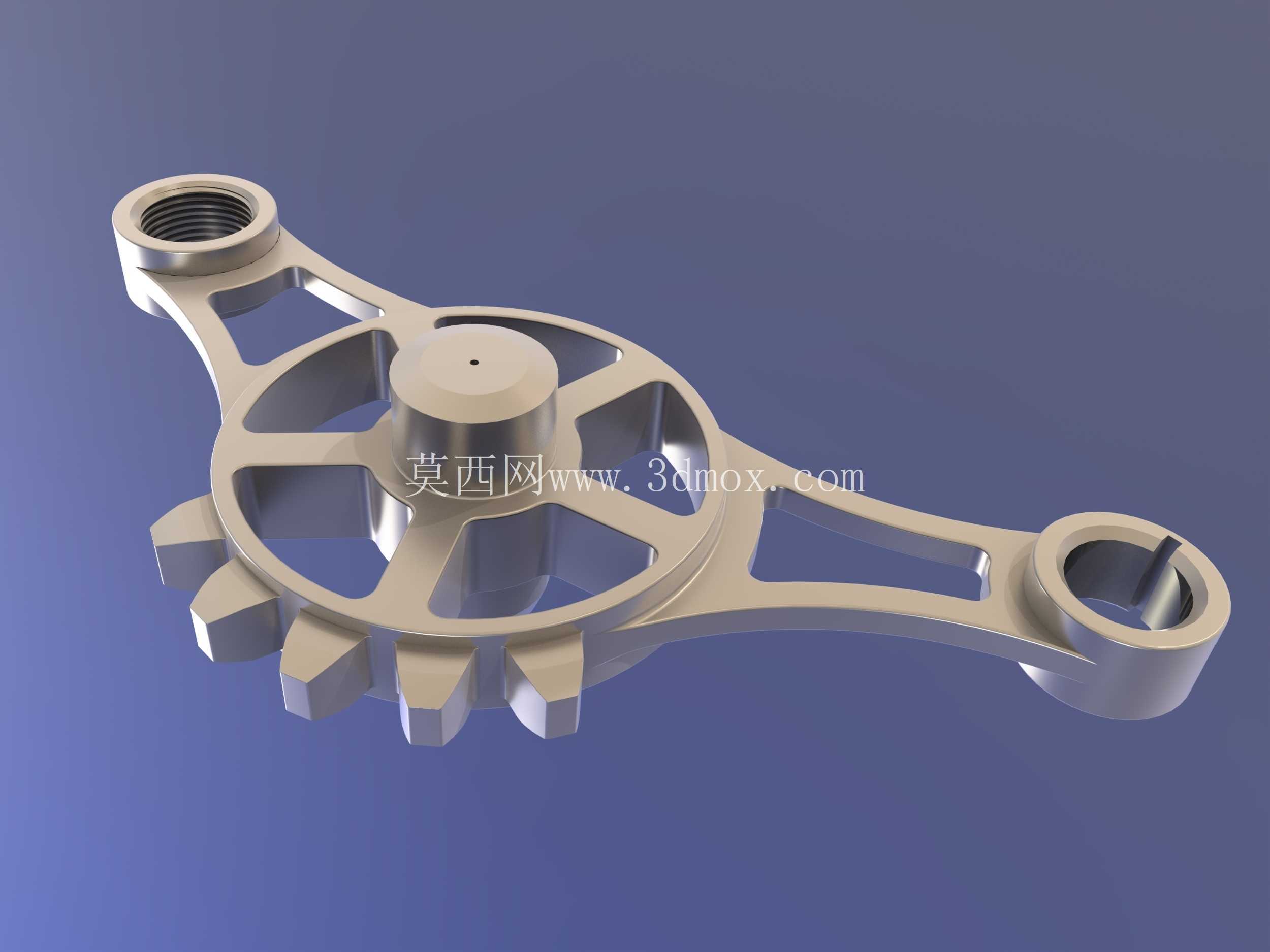

该结构件属于间歇传动机构中的核心执行部件,常见于需要单向步进传动、反向锁止的机械设备场景,比如轻工送料机构的步进驱动单元、手动起重设备的止逆组件、纺织机械的进给定位结构中,承担动力传递、间歇运动输出以及反向位置锁止的多重作用。从结构设计逻辑来看,主体采用轮辐式镂空布局,中心设置带定位凸台的轴孔安装位,凸台端面预留小直径定位销孔,用于装配时与转轴端面的定位槽配合,避免传动过程中零件与转轴发生周向相对滑动,保证传动精度的一致性。轮缘部分均匀分布矩形棘齿,齿形采用直面锁止、斜面过渡的设计,锁止面与棘爪接触面的法向指向转轴中心,确保反向受力时棘爪不会发生滑脱,过渡斜面则保证正向转动时棘爪可以顺畅滑过齿顶,不会出现卡滞或异常磨损。
两侧延伸的连杆臂采用等强度变截面设计,臂身开设长圆形减重镂空,在保证结构抗弯、抗扭强度满足额定传动扭矩要求的前提下,尽可能降低零件自身重量,减少传动过程中的转动惯量,提升机构启停阶段的响应速度,降低驱动端的动力损耗。两个臂端分别设置带内螺纹的铰接孔与光孔铰接位,带内螺纹的铰接孔用于连接调节螺杆,可通过螺纹旋合长度调整连杆的有效工作长度,适配不同安装中心距的装配需求,实现传动行程的微调;光孔铰接位用于连接从动摆臂,孔口加工有倒角,方便装配时销轴的快速导入,孔壁粗糙度控制在Ra1.6以内,降低铰接副的转动摩擦阻力,延长铰接销轴的使用寿命。从安装边界来看,零件整体为扁平式盘状延伸结构,
安装时需保证中心转轴轴线与两侧铰接孔的轴线处于同一平面内,平面度公差需控制在0.05mm以内,避免传动过程中出现附加侧向力矩,导致连杆臂发生弯曲变形或铰接副出现偏磨。棘齿部分的齿顶圆与安装基准面的轴向距离需严格控制,保证棘爪的啮合深度在齿高的1/3到2/3区间内,啮合过浅容易出现跳齿,啮合过深则会导致棘爪回程时无法顺利脱开,引发机构卡阻。零件材质通常选用40Cr调质处理,表面棘齿部位做高频淬火,硬度达到HRC45-50,保证棘齿在频繁冲击啮合工况下的耐磨性,连杆臂部分保持调质后的韧性,避免承受冲击载荷时发生断裂。在三维建模过程中,所有过渡圆角均按照应力集中系数最小化原则设计,臂身与中心轮毂、
棘齿与轮缘的连接位置均设置R2-R5的过渡圆角,避免截面突变导致的应力集中,提升零件的疲劳寿命。铰接孔的位置度公差相对于中心轴孔控制在0.02mm以内,保证连杆运动过程中的轨迹精度,避免从动件出现运动偏差。该结构在装配时无需额外的复杂工装,仅需通过中心轴孔定位、两侧铰接孔连接对应部件即可完成安装,维护时仅需定期检查铰接孔的磨损量以及棘齿的啮合间隙,当棘齿磨损量超过齿厚的10%时更换零件即可,整体维护成本较低,适配多种需要间歇传动、单向锁止的通用机械工况。
