共阳七段数码显示组件结构设计

　　做工业控制板卡、小型数显设备的结构设计时，这类七段共阳数码显示组件是绕不开的基础元器件，很多刚入行的工程师容易只关注电路参数，忽略结构安装的匹配度，最后打样回来要么外壳开孔卡不进去，要么引脚间距和PCB焊盘对不上，拖慢整个项目的进度。这个组件的结构设计完全贴合量产直插式数码管的实际形态，黑色阻燃塑壳的主体做了微倒角处理，边缘没有尖锐的飞边结构，既符合安规要求，也能在装配时避免刮伤操作人员的手指，外壳顶部压制的极性标识做了凹陷处理，不会因为长期摩擦导致标识磨损消失，生产线上的操作工不用额外对照丝印就能快速判断安装方向，减少反向插装的不良率。

　　从实际应用场景来看，这类显示组件覆盖的范围极广，小到家用电磁炉、微波炉的操作面板数显，大到工业温控器、计数器、交流稳压电源的参数显示窗口，甚至老旧款的万用表、电子秤的示数模块，用的都是同结构的七段数码管，它的显示逻辑简单可靠，不需要复杂的驱动协议，通过段位电平的高低就能控制对应笔段的亮灭，共阳的接线逻辑适配绝大多数通用驱动电路，公共端接高电平后，对应笔段拉低就能点亮，电路设计门槛低，抗干扰能力比点阵屏强很多，在电磁环境复杂的工业车间里，不会因为周边设备的电磁干扰出现乱码、闪屏的问题。

　　设计这个三维模型的时候，首先要卡准的就是安装边界尺寸，常规单八数码管的塑壳主体长宽尺寸控制在12.7mm×19mm左右，厚度方向不含引脚是8mm，这个尺寸是行业通用的标准规格，适配市面上绝大多数现成的数码管面板开孔，不用为了这个元器件单独开定制的面板模具，能帮客户省下不少开模成本。引脚的排布完全遵循标准2.54mm排距设计，上下两排引脚的横向间距是15.24mm，单排引脚之间的中心距刚好是2.54mm，能直接匹配通用PCB的焊盘孔位，不管是手工焊接还是过波峰焊都不会出现引脚错位、虚焊的问题，引脚伸出塑壳底部的长度控制在3.5mm，既能保证穿过PCB后有足够的焊接余量，也不会因为引脚过长导致焊盘背面突出太多，影响板卡和外壳的装配间隙。

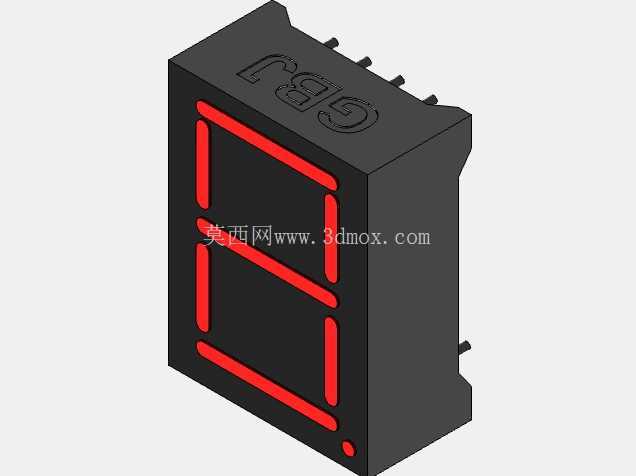

　　显示面的结构设计也做了细节考量，红色的发光笔段是内嵌在塑壳的遮光槽里的，每个笔段之间有黑色的塑筋隔断，不会出现相邻笔段亮灯时的串光问题，显示出来的数字边缘锐利，不会有模糊发虚的情况，右下角的小数点笔段位置也做了精准定位，和标准数码管的小数点位置完全一致，驱动程序不用做额外的段位映射调整，直接套用通用的七段码表就能正常显示。塑壳侧面的微小凸点是做卡扣结构用的，当数码管从面板正面插入开孔后，侧面的凸点能卡在面板背面，不用额外打胶或者上螺丝就能固定住组件，装配效率比螺丝固定的结构高至少三倍，后期维修更换的时候也能直接从正面顶出来，不用拆开整个设备的后盖，维护成本很低。

　　很多工程师建模的时候容易忽略塑壳顶部的脱模斜度，这个模型里塑壳的外壁做了1度的脱模斜度，完全符合注塑生产的工艺要求，不会出现注塑时顶白、粘模的问题，外壳的壁厚均匀控制在1.2mm，既保证了足够的结构强度，摔落时不会轻易开裂，也不会因为壁厚太厚导致注塑时出现缩痕、气泡，影响外观质量。引脚的位置做了轻微的导入倒角，插入PCB孔的时候能自动导正，不会出现引脚顶弯的情况，适合大批量生产线的自动插件作业，不用人工逐个校正引脚位置。

　　在做设备选型的时候，这个结构模型可以直接导入到装配体里做干涉检查，提前模拟面板开孔、PCB安装位的匹配度，不用等实物买回来才发现尺寸不匹配，比如之前做一款交流稳压器的数显面板时，一开始选的数码管厚度是10mm，面板和PCB之间的间隙只有9mm，装配的时候会把数码管顶得凸出来，通过模型提前测量尺寸后，换成同规格8mm厚度的型号，就完美解决了干涉问题，避免了后期改板、重新开面板模具的损失。另外这个模型的显示面是平齐的，能和面板表面完美贴合，不会出现缝隙进灰的问题，在多粉尘的车间环境里使用，也不会因为灰尘进入塑壳内部遮挡笔段，导致显示缺划的问题，长期使用的可靠性更高。
