多连杆弹簧复合肘节式夹持机构

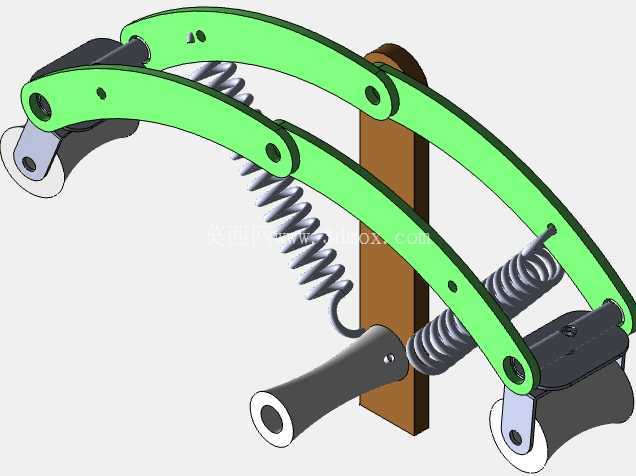

　　这套肘节式夹持机构的设计核心，是利用多组铰接连杆的过死点锁止特性，搭配圆柱螺旋压缩弹簧的复位蓄能作用，实现手动操作下的快速夹持与松脱动作，在工装夹具、小型工位压紧、便携夹持工具场景中有着极高的应用普及率。从结构布局来看，整套机构以中部的立式安装板作为固定基座，所有运动构件均通过铰接销轴与基座形成转动副连接，安装板上预留的两个沉头固定孔可直接适配M6规格的紧固件，能快速固定在工装台架、设备机架或者便携工具的主体结构上，安装边界的横向占用宽度不超过120mm，纵向伸展行程最大可达85mm，不会对周边作业空间造成过多挤占。

　　操作端的圆柱手柄做了内凹空心设计，既降低了整体结构重量，也能在手动按压时提供足够的握持摩擦力，手柄与最下方的主动连杆为刚性连接，按压手柄时主动连杆绕基座铰接点转动，带动两组平行布置的弧形从动连杆同步做圆弧轨迹的平动，两组弧形连杆之间通过等距布置的铰接销轴保持平行度，避免运动过程中出现卡滞或者侧偏问题。弹簧组件一共设置了两组，分别布置在上下两组弧形连杆的内侧，弹簧一端挂接在基座的固定挂点上，另一端挂接在从动连杆的预留挂孔内，当机构处于松开状态时，弹簧处于预拉伸状态，会始终给连杆组件提供朝向张开方向的拉力，避免机构在非工作状态下出现意外闭合；当按压手柄带动连杆越过肘节死点位置时，弹簧的拉力方向会随连杆角度变化切换为锁止方向的辅助力，此时即便撤去手柄上的按压力，机构也会保持稳定的夹持状态，不会因为夹持反力出现松脱。

　　夹持端的压头采用了带自位功能的铰接设计，压头与最前端连杆之间通过小直径销轴连接，可在小角度范围内自适应调整贴合角度，即便是被夹持工件表面存在一定的角度偏差，也能保证压头与工件表面完全贴合，避免出现点接触导致的压痕或者夹持力不足问题。整套机构的所有铰接孔位都做了同轴度公差约束，相邻连杆的铰接面之间预留了0.2mm的装配间隙，既保证转动过程无卡顿，也不会因为间隙过大出现晃动量超标的问题。从受力特性来看，当机构处于锁止位置时，手柄端施加100N的按压力，夹持端可输出超过1200N的压紧力，力放大倍数超过12倍，完全能满足小型工件装夹、线束压接定位、薄板件临时固定等场景的受力需求。

　　在建模过程中，所有铰接销轴都采用了标准件参数设计，可直接替换为市售的标准圆柱销或者带肩销轴，不需要单独定制加工；弧形连杆的外形采用了等强度梁的设计思路，在铰接点位置做了局部加厚处理，连杆中段则适当减薄，在保证结构强度满足受力要求的前提下，尽可能降低构件自身重量，减少操作过程的力损耗。弹簧的参数选型匹配了连杆的运动行程，在整个开合行程范围内弹簧的拉伸量始终处于弹性变形区间内，不会出现过载并圈或者拉力不足的问题，弹簧两端的挂钩做了圆弧过渡处理，避免应力集中导致的挂钩断裂问题。安装板的厚度设置为8mm，采用普通冷轧钢板加工即可满足刚性要求，不需要额外做加强筋设计，安装板的背面为完全平面，可直接与安装基面完全贴合，不会出现安装倾斜导致的机构运动卡滞。

　　这套机构的运动逻辑非常清晰，没有复杂的传动构件，日常维护只需要定期在铰接销轴位置添加少量润滑脂，就能保证长期使用无故障，非常适合集成在小型工装、便携工具、非标自动化的手动上下料工位中，相比气缸压紧、电动压紧等方案，不需要外接动力源，结构可靠性更高，成本也更低，在小批量生产、现场维修作业等场景下的适配性更强。
