SMD5050LED1mm钣金安装固定夹具

　　在非标自动化设备的指示灯排布、小型亮化模组的组装、实验台测试工位的灯珠临时固定场景中，这类适配1mm钣金厚度的SMD5050灯珠夹具，是解决薄钣金上灯珠快速装拆、定位固定的实用结构件。日常做电控柜面板状态指示灯排布、小型设备操作面板信号提示灯安装时，经常遇到1mm厚度的冷轧钢板或铝合金钣金面板，需要在不打胶、不焊接、不额外增加固定螺丝的前提下，把SMD5050规格的贴片LED连带配套的小型驱动载板牢靠固定在钣金开孔位置，同时还要兼顾后期维护时的快速拆卸需求，这类夹具就是针对这类场景做的结构设计。

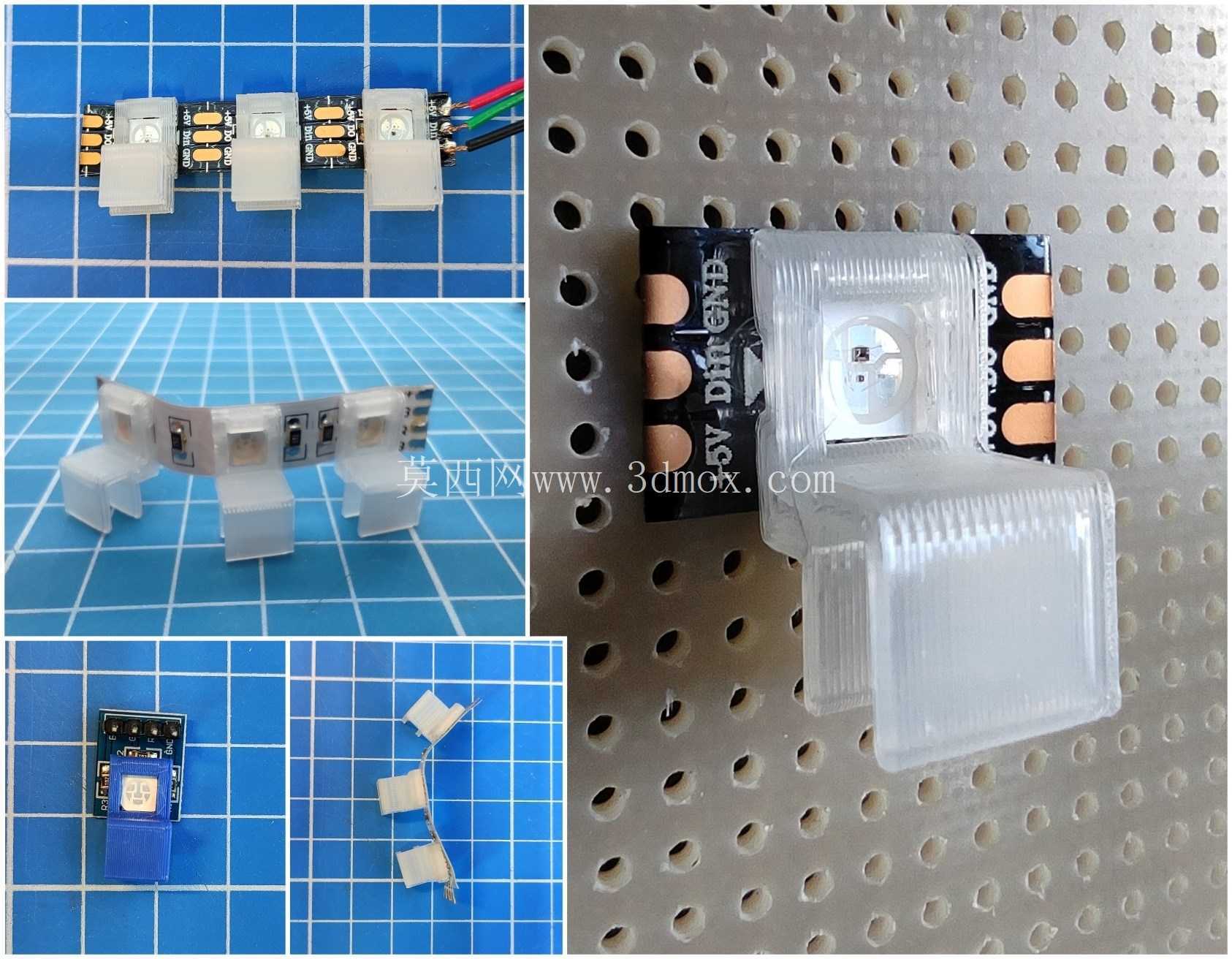

　　从实际使用的功能特性来看，这款夹具采用透明硬质工程塑料制作，一方面透明材质不会遮挡LED灯珠的出光路径，不会额外造成光线衰减或者偏色，能保证灯珠的指示效果不受安装结构影响；另一方面夹具的卡扣结构做了针对性的适配，卡接部位的尺寸刚好匹配1mm厚度的钣金边缘，安装时只需要将夹具对准钣金上预先开好的对应尺寸开孔，把载有SMD5050灯珠的小型PCB板卡入夹具的定位槽内，再将夹具整体压入钣金开孔，两侧的弹性卡扣就会自动卡在钣金背面，不需要额外的紧固件，徒手就能完成安装，拆卸时只需要轻轻拨开两侧卡扣就能取下，反复装拆也不会出现卡扣断裂或者松动的问题。

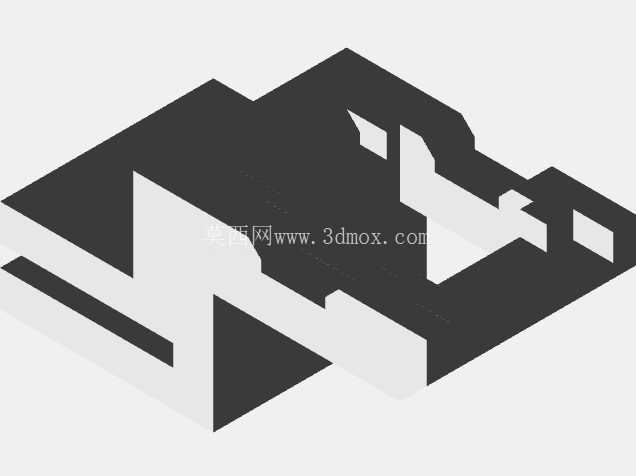

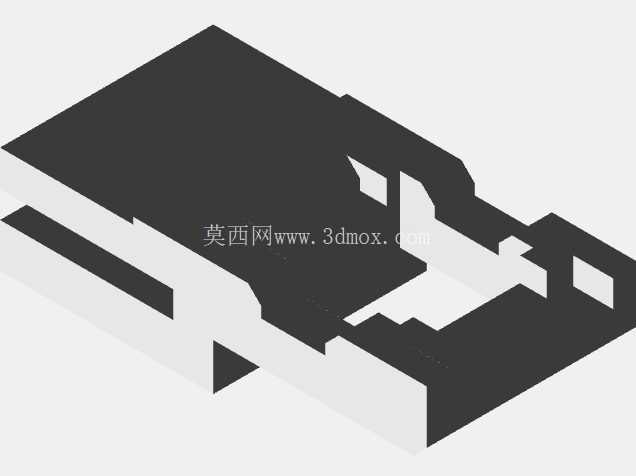

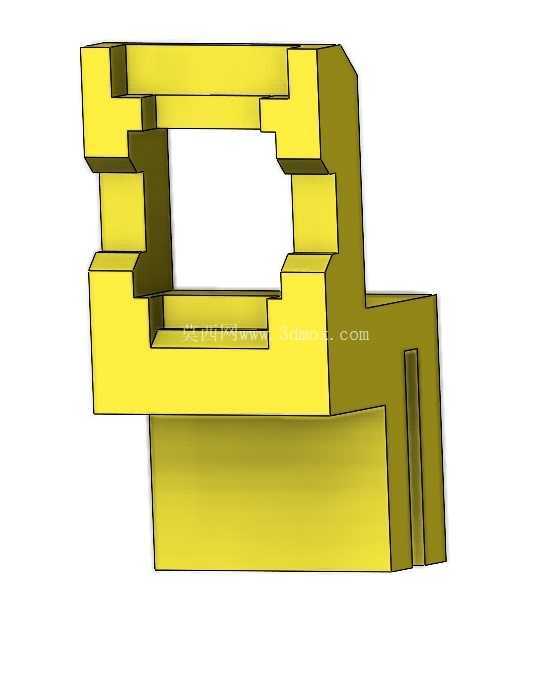

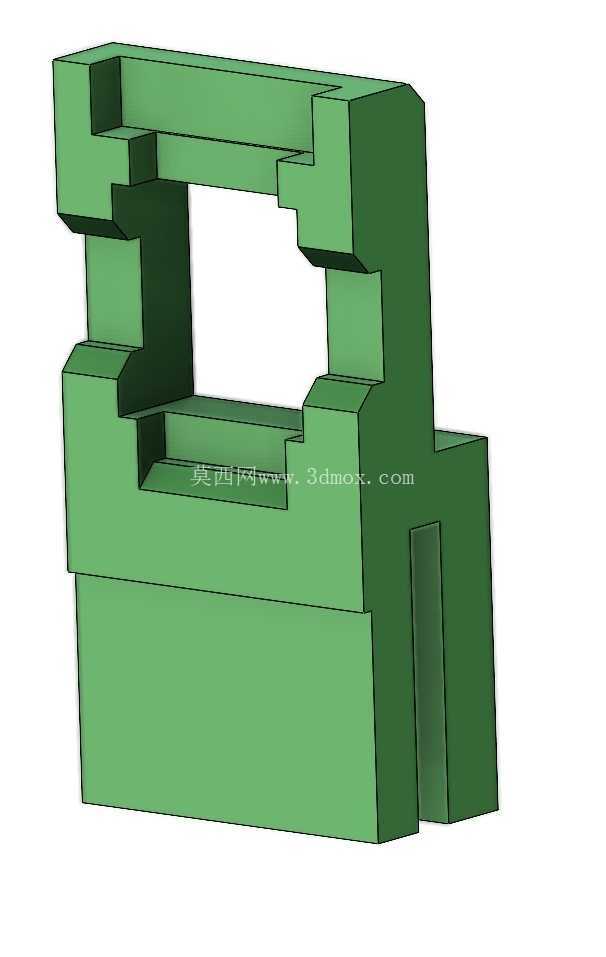

　　设计思路上，这款夹具没有采用复杂的多零件组合结构，而是用一体化注塑的结构实现所有功能，整体分为灯珠定位腔、PCB卡接槽、钣金卡扣、导光外罩四个功能区域。灯珠定位腔的内轮廓刚好贴合SMD5050灯珠的外形尺寸，能限制灯珠在水平方向的位移，避免灯珠出现歪斜导致出光方向偏移；PCB卡接槽的槽宽匹配配套小型驱动板的厚度，槽内做了微小的倒扣结构，卡入后PCB板不会从夹具中脱出，搬运或者震动工况下也不会出现灯珠和载板分离的情况；钣金卡扣的悬臂长度经过计算，刚好适配1mm厚度的钣金，卡扣的导入端做了斜角导向，压入时不需要太大的按压力就能顺利卡入，卡扣的止退面做了垂直于钣金面的设计，卡入后能提供足够的抱紧力，在设备运输、日常震动的工况下不会出现夹具脱落的问题；前端的导光外罩做了微结构的柔光处理，能把SMD5050灯珠的点光源做适度扩散，避免灯珠直射产生的刺眼眩光，同时外罩的突出高度控制在合理范围，不会突出面板过多影响设备整体的外观协调性。

　　从安装边界和尺寸适配来看，这款夹具对应的钣金开孔尺寸不需要做高精度加工，普通的钣金冲孔或者激光切割都能满足安装要求，开孔公差在±0.2mm范围内都能顺利安装，不会出现卡滞或者松动的问题。夹具安装完成后，在钣金正面的突出高度约8mm，背面的突出高度约5mm，不会占用过多的面板内部空间，对于内部布线空间紧张的小型电控设备、便携检测设备来说非常友好。夹具的卡接结构对钣金材质没有特殊要求，1mm厚度的冷轧钢板、铝合金板、甚至亚克力面板都能适配，只要面板厚度在0.9-1.1mm区间内，都能获得稳定的卡接效果。

　　在实际的工程应用中，这类夹具相比传统的螺丝固定、胶粘固定方式有明显的优势：螺丝固定需要在钣金上攻丝或者压铆螺母柱，不仅增加钣金加工的工序和成本，安装时还需要工具逐个拧螺丝，批量组装时效率很低；胶粘固定虽然不需要额外的结构件，但是后期维护更换灯珠时非常麻烦，残留的胶渍还会污染面板表面，而且长期使用后胶层老化会出现灯珠脱落的问题。这类卡扣式夹具完全规避了这些问题，单个夹具的安装时间不超过两秒，拆卸也不需要工具，能大幅提升组装和维护的效率，同时卡接结构的可靠性经过震动测试验证，在工业设备常见的震动工况下不会出现松脱，完全能满足工业场景的使用要求。

　　另外，这款夹具的结构还预留了走线的空间，灯珠载板上的电源线可以从夹具侧面的预留缺口引出，不会出现压线或者线皮被夹具夹破的问题，布线时可以顺着夹具侧面的缺口把导线整理到面板内部的走线槽中，整体布线更加整齐，不会因为导线的拉扯导致灯珠接触不良。针对多灯珠并排安装的场景，这款夹具的外形尺寸做了优化，相邻两个夹具的最小安装中心距可以做到15mm，在有限的面板空间内可以排布更多的状态指示灯，满足多信号提示的设备面板设计需求。
