手持式电烙铁三维结构设计

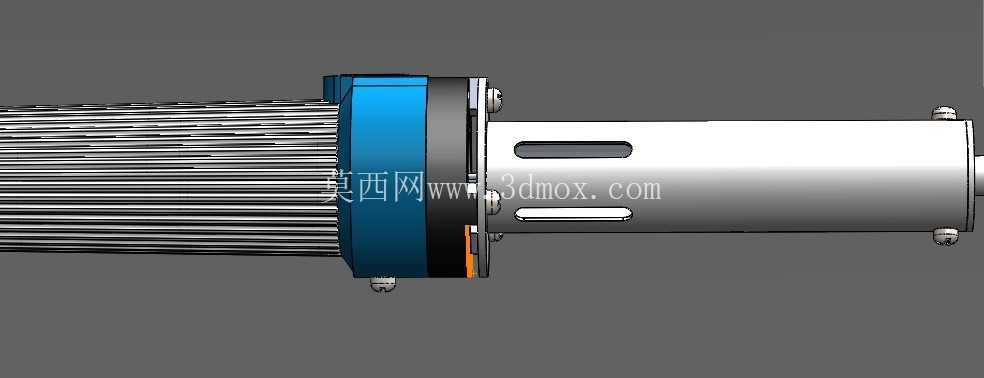

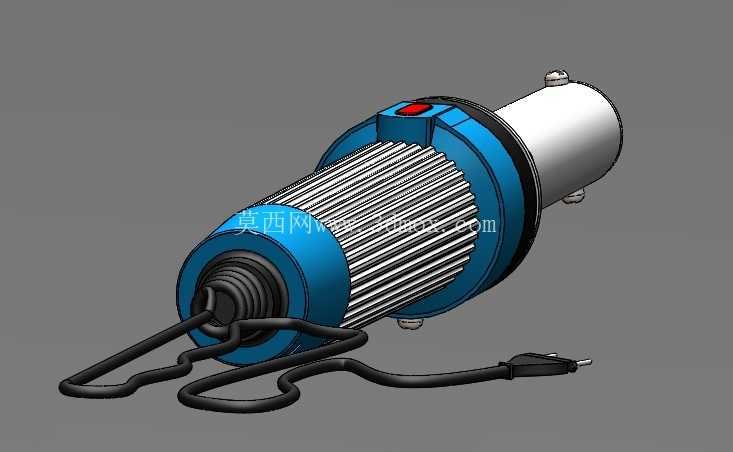

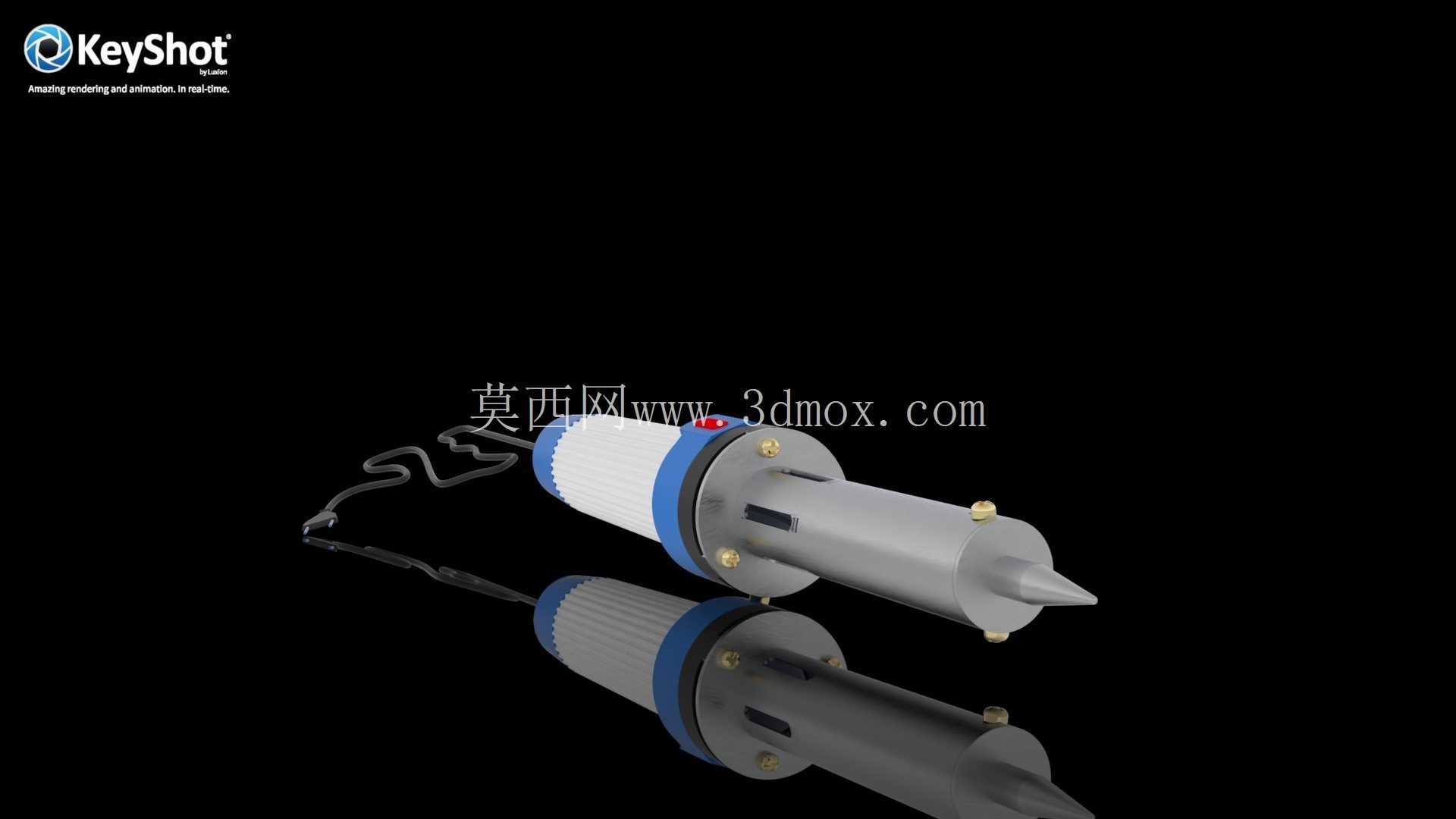

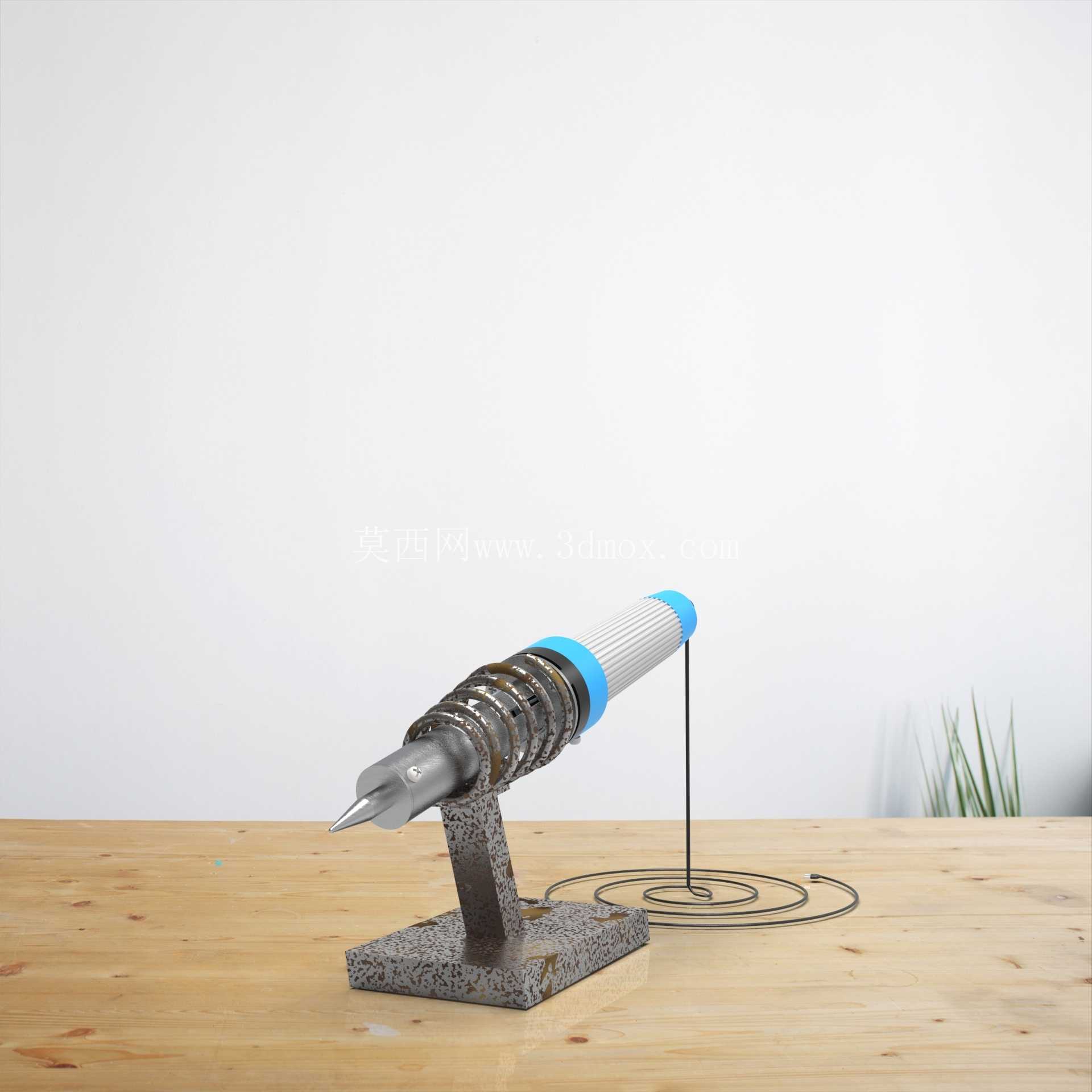

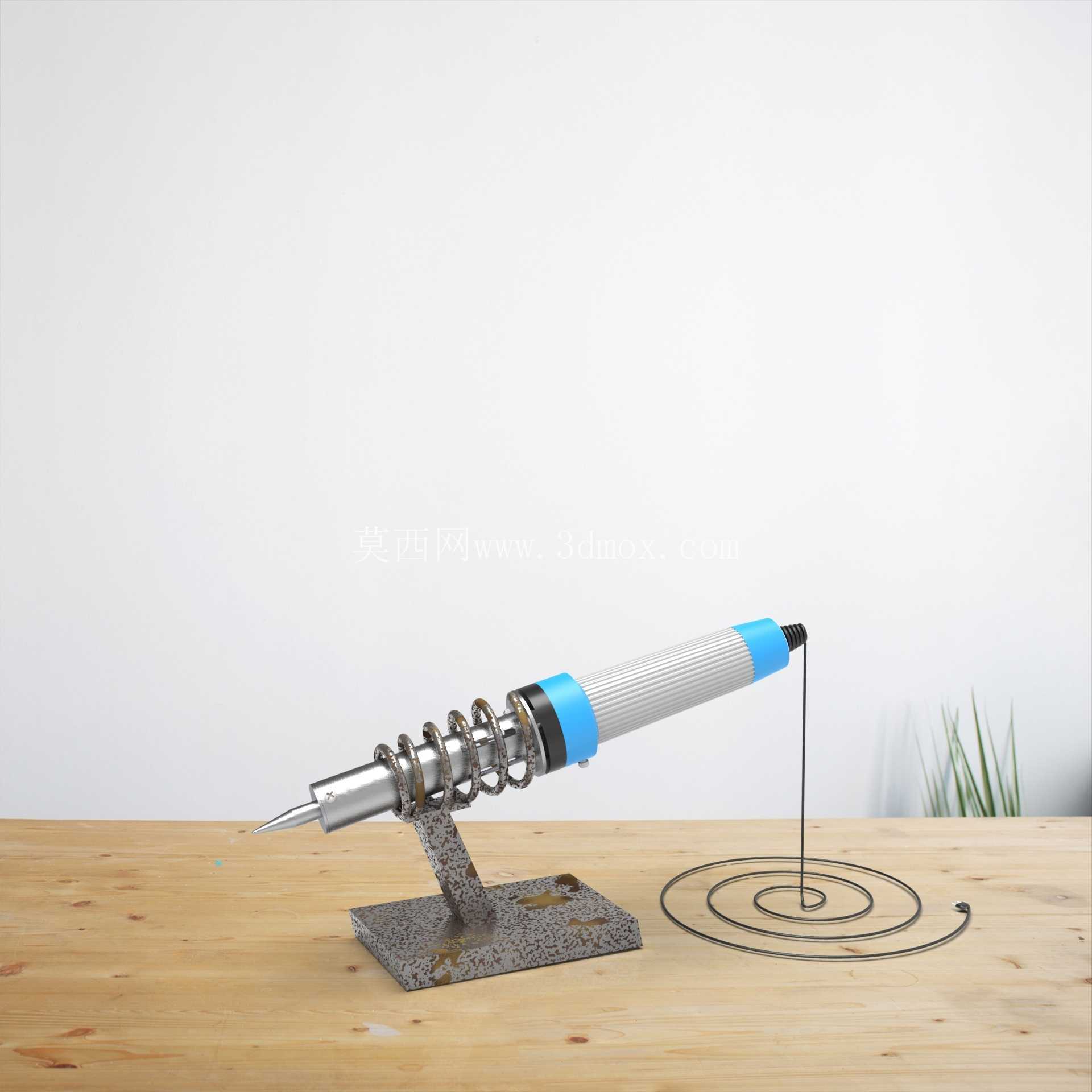

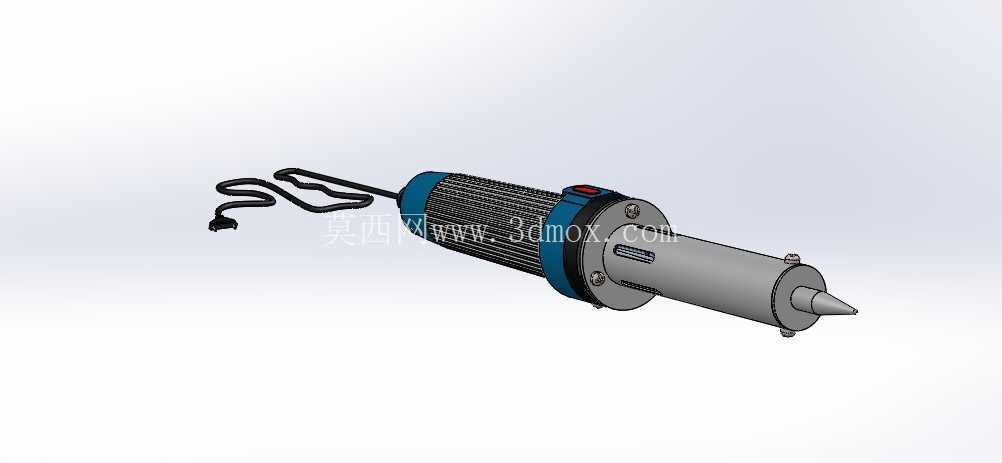

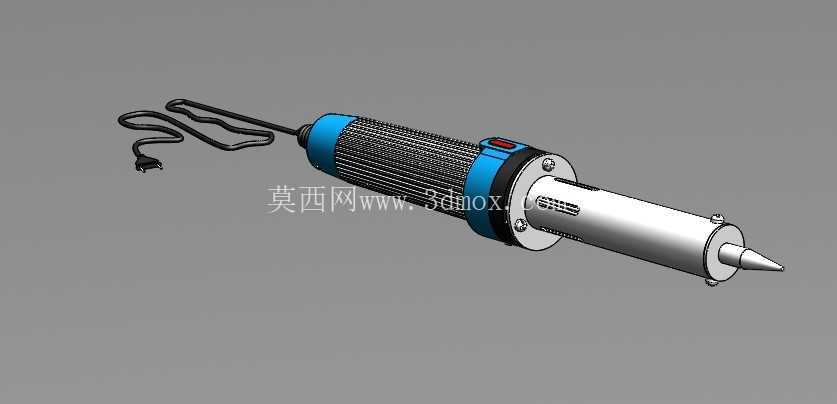

　　在电子制造、线路板维修、线束加工等场景中，手持式电烙铁是最基础也最高频的锡焊作业工具，本次建模还原的是工业级直柄大功率电烙铁的完整结构，覆盖从握持端到发热端头的全部装配关系，可直接用于工具类产品结构参考、虚拟装配教学、作业场景仿真搭建等用途。从实际作业需求出发，该款电烙铁的设计首先平衡了握持手感与发热效率的矛盾：手柄段采用带防滑纹理的绝缘隔热材质，表面的竖向筋条既可以增加手部握持的摩擦力，避免长时间作业出汗打滑，也能在结构上提升外壳的抗挤压强度，避免跌落时外壳开裂；手柄靠近发热端的位置设置了蓝色隔热挡圈，隔绝发热芯向手柄段传导的热量，避免长时间连续作业时手柄温度过高引发操作不适，挡圈与金属内胆之间采用卡扣加耐高温胶圈的密封结构，防止焊接过程中飞溅的锡渣、助焊剂雾气渗入手柄内部损坏电路。手柄侧面设置的船型开关直接串联在供电回路中，作业间隙无需拔下插头即可切断发热芯供电，开关旁的红色指示灯直观显示设备通电状态，避免误触引发烫伤或火灾隐患，供电线缆从手柄尾部引出，出线位置做了防弯折的橡胶护套设计，可承受上万次弯折而不出现线芯断裂，适配车间内频繁挪动、多角度作业的使用需求。发热段采用金属套筒包裹陶瓷发热芯的结构，金属套筒表面开设的长条形散热孔可以平衡发热芯的温度分布，避免局部过热导致发热芯寿命缩短，同时套筒上的固定螺丝孔位可根据作业需求更换不同形制的烙铁头，无论是尖头的精密焊接头、刀头的大面积拖焊头还是马蹄头的多引脚拆焊头，都可以通过松开固定螺丝快速替换，适配不同场景的焊接需求。烙铁头采用铜基镀铁的材质结构，内部与发热芯紧密贴合保证热传导效率，尖端的锥度设计兼顾了精密引脚焊接的定位需求与较大焊盘的热容量需求，焊接0402封装的贴片元件时可以精准定位引脚不会连锡，焊接电源接线端子等大尺寸部件时也能储存足够热量快速升温，避免冷焊虚焊。从安装边界与尺寸适配来看，该款电烙铁整体长度控制在240mm左右，手柄段最大直径38mm，符合成年男性单手握持的人体工学尺寸，发热段直径22mm，可适配市面上绝大多数通用型烙铁头替换件，供电线缆长度1.2m，搭配常规桌面插座即可覆盖工作台面的全部作业范围，放置时可以直接卡在通用型烙铁架的卡槽内，无需定制专用放置支架。建模过程中完整还原了各部件的装配公差：隔热挡圈与手柄外壳的配合公差取H7/h6，既保证装配时的顺畅度，也不会出现使用过程中挡圈松动移位的问题；发热芯与金属套筒之间预留0.2mm的装配间隙，填充耐高温导热硅脂后既可以保证热传导效率，也能抵消发热芯工作时的热膨胀量，避免高温下套筒被挤压变形；烙铁头与发热芯内孔的配合采用锥面定位，锥度取1:20，装配时只需将烙铁头插入内孔拧紧固定螺丝即可保证同轴度，不会出现烙铁头偏心导致焊接定位不准的问题。在电子装配生产线的工位仿真中，该模型可以直接导入产线仿真场景，搭配工作台、焊锡丝架、吸烟仪等周边设备还原真实作业工位布局，用于新员工的操作流程培训；在工具类产品的结构改型设计中，该模型的基础结构可以直接复用，只需调整发热芯功率、手柄尺寸、烙铁头形制即可快速衍生出不同功率等级、不同适用场景的电烙铁产品，大幅缩短改型设计的建模周期。需要注意的是，该结构的电烙铁属于外热式结构，相比内热式电烙铁虽然预热时间稍长，但发热芯的抗机械冲击能力更强，适合车间内频繁挪动、偶尔会出现磕碰的作业环境，不会因为轻微跌落就损坏发热芯，同时金属套筒的散热结构可以保证长时间连续作业时外壳温度不会过高，延长设备的整体使用寿命。
