7.62间距栅栏式接线端子结构设计

　　在低压电控柜、工业控制板卡、大功率电源模块的布线环节里，接线端子的选型直接决定了后期运维的拆装效率与线路连接的可靠性，7.62mm间距的栅栏式接线端子是这类场景里应用占比极高的一类连接部件，这类端子的核心作用是实现多股导线的快速分接与固定，避免导线直接焊接在PCB板上带来的后期维护困难问题。

　　从实际使用场景来看，这类端子常被布置在PCB板的边缘位置，单组端子的针脚间距严格控制在7.62mm，这个间距参数是经过长期电气安全验证的，能够满足AC380V以下电压等级的爬电距离要求，避免相邻接线位之间出现电弧击穿的风险。端子的主体采用栅栏式分隔结构，每一个接线位都有独立的绝缘隔片隔开，隔片的高度略高于接线螺丝的顶部，一方面可以防止接线过程中螺丝刀滑脱造成相邻线路短路，另一方面也能在多股导线接入后，避免线芯毛刺外露引发的接触故障。

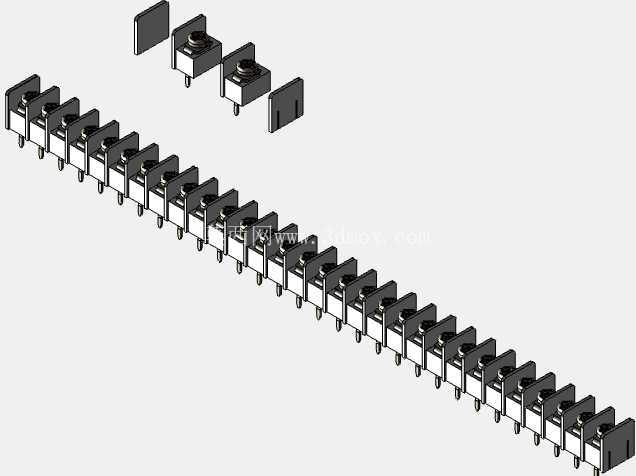

　　设计这类端子的三维结构时，首先要考虑的是安装边界的适配性，直插式焊针的长度需要匹配常规PCB板的波峰焊工艺要求，焊针的直径要兼顾插拔强度与焊盘的兼容性，过粗的焊针会导致PCB开孔过大占用布线空间，过细则会在多次接线拧动螺丝后出现焊盘脱落的问题。端子的基座采用阻燃绝缘材质，建模时需要预留出螺丝的安装沉孔，螺丝的行程要匹配导线的接入范围，通常这类端子可以容纳0.5-2.5平方毫米的多股铜芯导线，螺丝底部的压片要做防滑纹路设计，增大与导线线芯的接触面积，避免长期使用后出现导线松动脱落的情况。

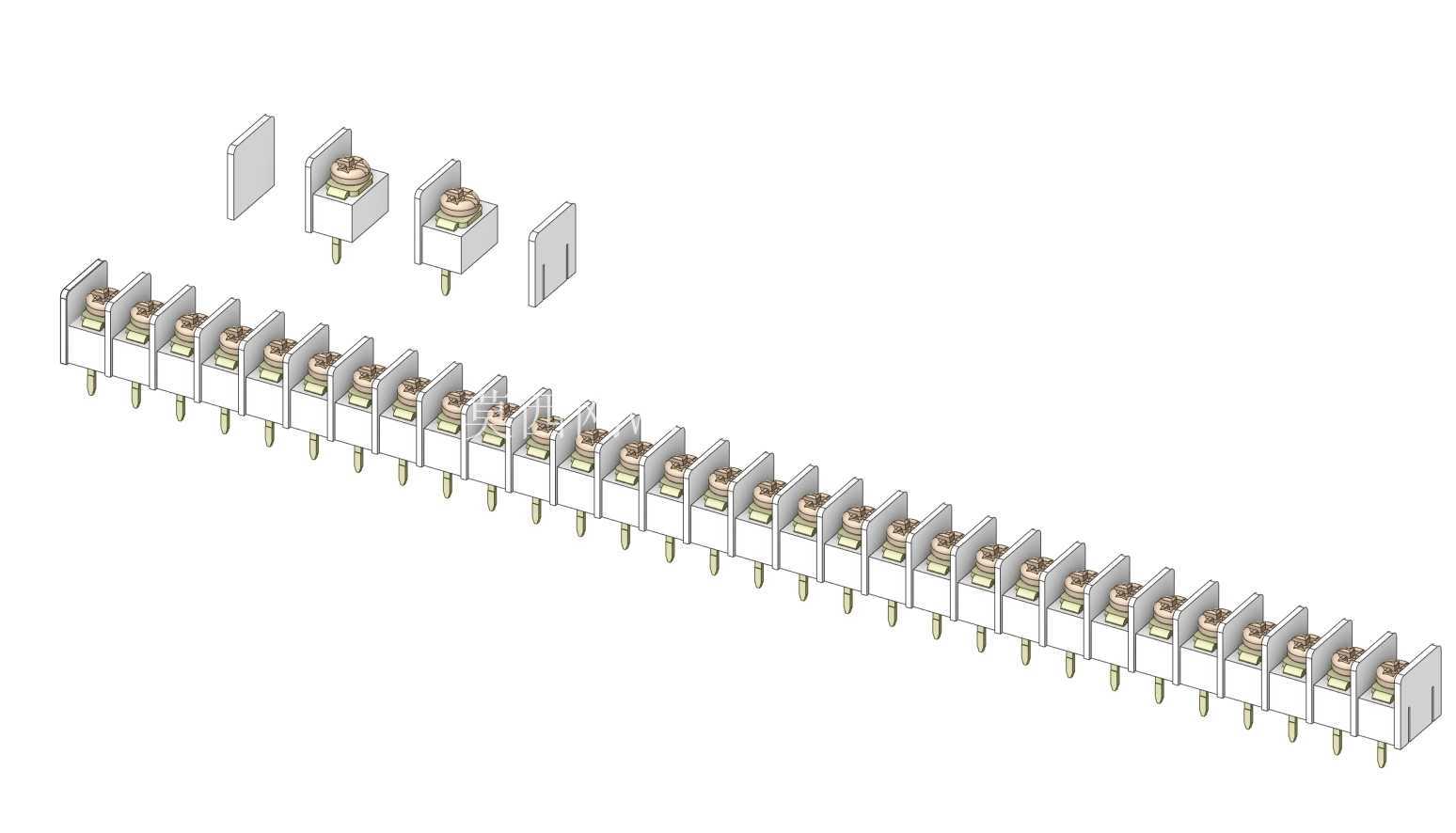

　　结构设计上还做了模块化的拼接考量，也就是可以根据实际需要的接线位数，复制基础单元块进行拼接，两端搭配专用的固定端块，就能组成不同位数的端子排，这种模块化的设计思路可以大幅降低建模与开模的成本，不需要为每一种位数的端子单独制作模具。拼接时相邻单元的定位卡扣要做精准的配合公差，保证拼接后整体的针脚间距一致，不会出现错位导致无法插入PCB焊盘的问题。

　　从安装尺寸来看，单组基础单元的宽度与间距保持一致为7.62mm，基座的高度要控制在合理范围内，避免过高影响板卡上方的其他元件布局，焊针的伸出长度要保证穿过PCB后预留1-1.5mm的焊接长度，既保证焊接强度，又不会因为焊针过长在波峰焊后残留过多焊锡影响背面元件安装。接线口的朝向通常与PCB板呈45度或垂直角度，方便现场接线时螺丝刀的操作，不需要过大的操作空间就能完成导线的锁紧。

　　实际选型应用中，这类端子的额定电流通常可以达到10A以上，能够满足大部分工控信号传输与小功率动力线路的连接需求，栅栏式的结构相比插拔式端子，接线的牢固度更高，抗振动性能更好，适合用在有一定振动的工业设备内部，比如机床控制箱、自动化设备的IO接线端、小型变频器的外部接线端等场景。建模过程中需要特别注意绝缘隔片的厚度，隔片过薄会导致注塑时出现填充不足的问题，影响绝缘强度，过厚则会挤占接线空间，导致导线无法顺利插入接线孔。另外，端子两端的固定块需要预留安装固定孔吗？不，这类直插式端子是直接通过焊针焊接在PCB上的，不需要额外的固定螺丝，两端的端块主要作用是遮挡最外侧接线位的侧面，防止线芯外露，同时提升整排端子的结构强度，避免在接线拧螺丝时最外侧的单元出现开裂变形。

　　在三维建模的细节处理上，压片的边缘要做圆角处理，避免锁紧螺丝时压片的锐边切断导线线芯，螺丝的头部要采用十字槽设计，匹配常规螺丝刀的操作，螺丝的螺纹部分要与基座上的铜螺母紧密配合，铜螺母作为嵌件在注塑时直接埋入基座，建模时要预留嵌件的安装定位槽，保证嵌件的位置精度，避免出现螺丝拧动不顺滑的问题。焊针与铜螺母之间要做可靠的电气连接，通常是一体化冲压成型，减少接触电阻，避免大电流通过时出现发热的情况。

　　很多工程师在绘制这类端子的封装时，容易忽略焊针的实际位置偏差，三维模型里需要把焊针的位置公差考虑进去，焊针与基座的配合要留有微小的浮动间隙，方便焊接时自动对位，避免因为加工误差导致焊针对不上焊盘。另外，端子的表面要做平整处理，没有明显的注塑毛刺，保证拼接时相邻单元能够紧密贴合，不会出现明显的缝隙影响外观与绝缘性能。
