订书机金属钣金冲压成型组件结构

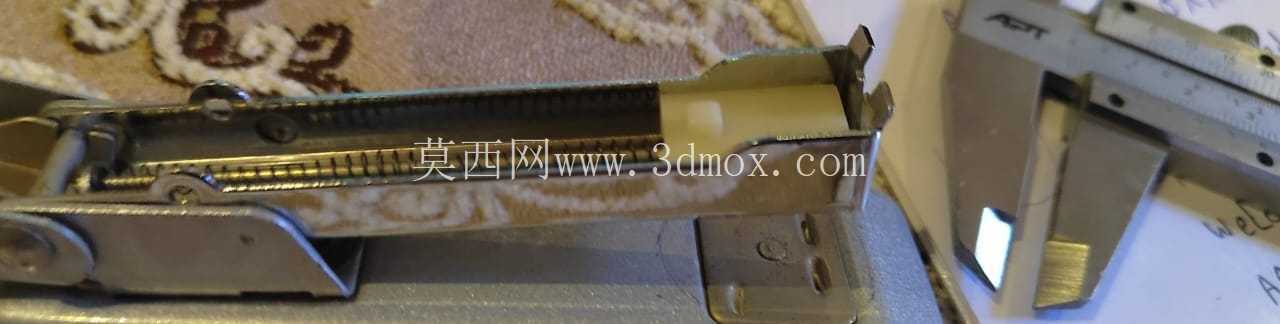

　　日常办公场景里随处可见的手动订书机，其核心出针、压合动作的实现，完全依赖内部这套长条形金属钣金组件的结构支撑，很多人拆解订书机时会忽略这个部件的作用，它既是钉道的承载基体，也是压柄施力时的力传导路径构件，没有这个部件的精准尺寸约束，订书钉很容易出现卡针、出针偏移、压合不到位的问题。

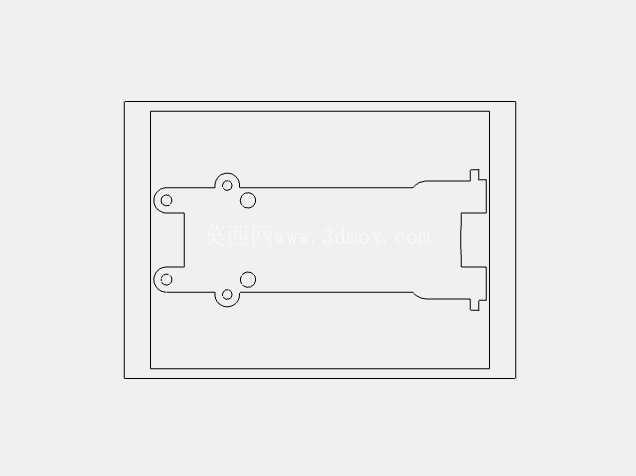

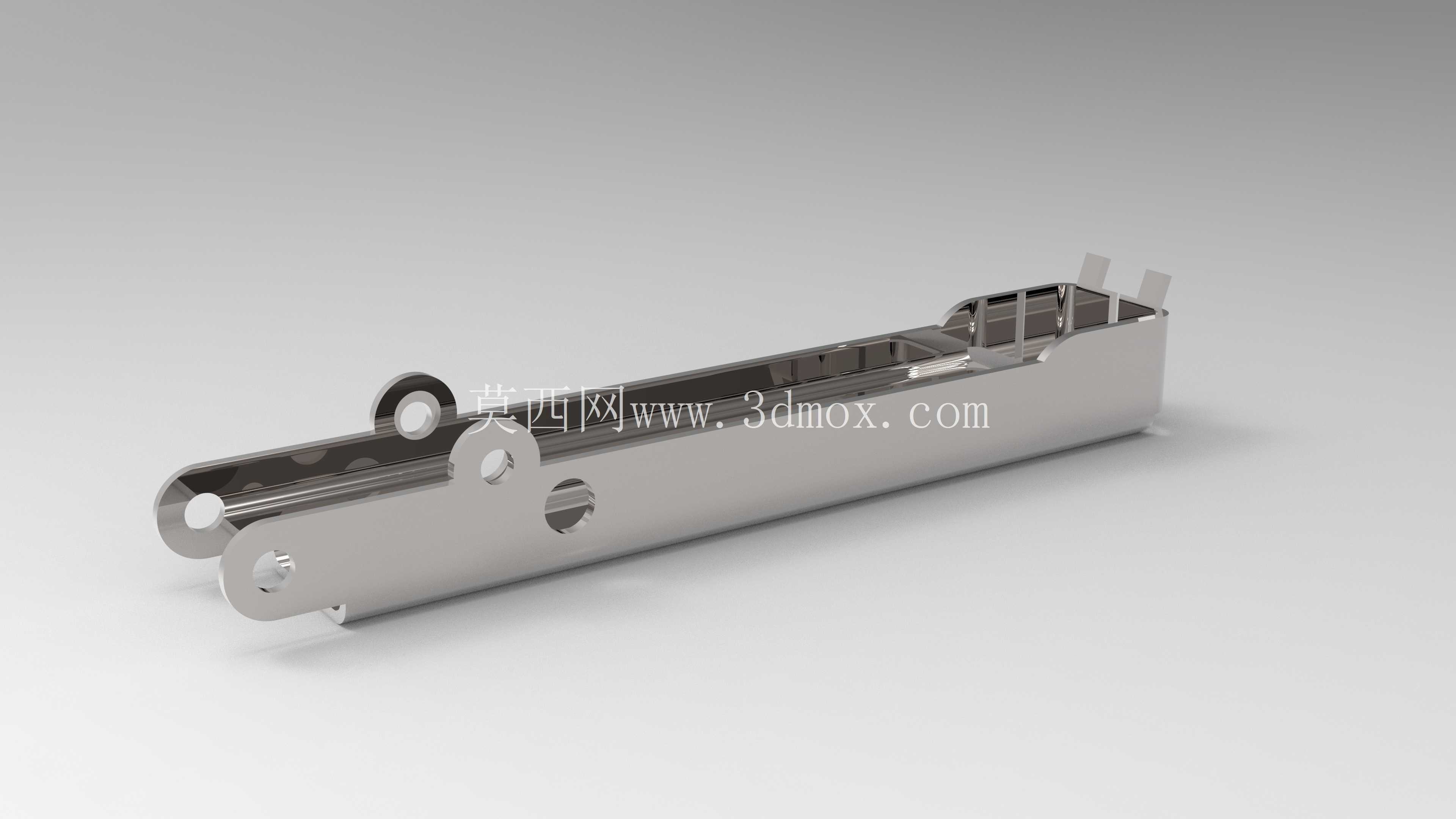

　　从结构功能来看，这个组件采用一体化钣金折弯成型设计，整体为狭长槽型结构，槽体内腔的宽度尺寸严格匹配标准订书钉的排宽，内腔侧壁的高度刚好容纳叠放的订书钉排，不会出现钉排晃动歪斜的情况。组件上分布的多个圆孔，分别对应不同的装配需求：靠近端部的大尺寸圆孔是与订书机底座的铰接安装孔，装配后整个组件可以绕该孔做小角度翻转，匹配压合时的行程动作；中部的几个带翻边的小孔，是用于安装推钉弹簧、止退弹片的定位孔，翻边结构可以提升孔位的结构强度，避免反复装配后出现孔位变形、松旷的问题；侧面的长圆形孔是推钉滑块的导向槽，推钉块的凸台嵌入该槽内，沿槽体方向滑动时可以持续将钉排向出针口推送，长圆孔的长度尺寸决定了单次装填钉排的最大容量，槽边的粗糙度需要控制在合理范围，避免滑动时出现卡滞。

　　设计这类钣金组件时，首先要考虑的是材料的选型与折弯工艺的可行性，一般选用0.8-1.2mm厚度的冷轧镀锌钢板，既保证足够的结构刚度，承受压合时的冲击力不会出现弯折变形，也能通过常规的冲压、折弯工序一次成型，减少后续机加工的工序量。折弯处的内R角需要匹配板材厚度设置，避免折弯时出现开裂或者回弹超差的问题，槽体的两个侧边平行度公差需要控制在0.1mm以内，否则会导致推钉滑块滑动受阻，或者钉排在槽内卡死。组件端部的两个向上折弯的小凸耳，是出针口的限位结构，两个凸耳之间的间隙刚好允许单根订书钉通过，间隙尺寸过大容易一次带出多根钉，间隙过小则会出现卡钉，这个尺寸是整个组件的核心管控尺寸，冲压成型后需要做专门的检具验证。

　　从安装边界来看，这个组件的整体长度需要匹配对应型号订书机的底座内腔尺寸，装配后组件尾部与底座后端的间隙要预留出弹簧的压缩行程，前端出针口位置要与底座上的钉槽凹槽完全对中，偏差不能超过0.2mm，否则压合时订书钉的两个针脚无法准确对准凹槽完成弯折。组件上表面的平面度也有明确要求，压柄下压时，压针板会沿着组件上表面滑动，如果平面度超差，会出现压针板蹭到组件表面，导致操作手感发涩，长期使用还会磨损镀层出现锈迹。

　　在实际的建模过程中，这类钣金件不需要做过多的冗余特征，所有的折弯、切口、孔位都要符合钣金加工的工艺要求，避免出现无法展开或者展开后材料重叠的问题，切口处的毛刺方向要设计在非接触面上，防止装配时划伤操作人员，也避免影响钉排的正常滑动。组件表面的处理一般采用镀锌或者镀镍，提升防锈能力的同时降低表面摩擦系数，让推钉动作更顺畅。很多新手设计这类文具五金件时，容易只关注外形的相似度，忽略各个配合尺寸的公差要求，做出来的模型看着像，实际装配后根本无法实现正常的订书功能，尤其是各个铰接孔的同轴度、导向槽的直线度、槽体内腔的宽度尺寸，都是直接影响产品使用体验的关键参数，需要在建模时就结合实际装配需求做合理的公差预留。
