两英寸圆管对开式抱紧锁紧夹结构

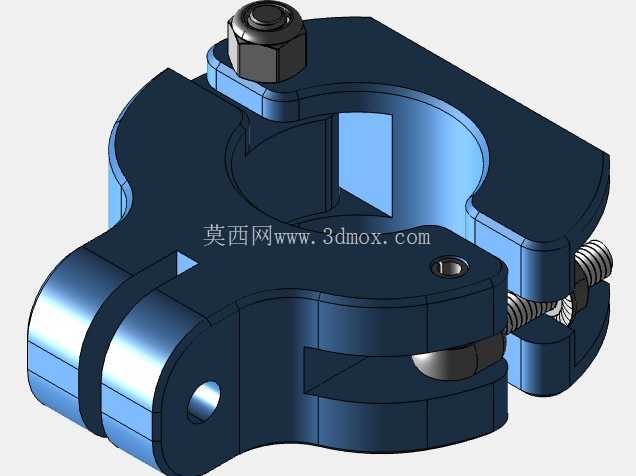

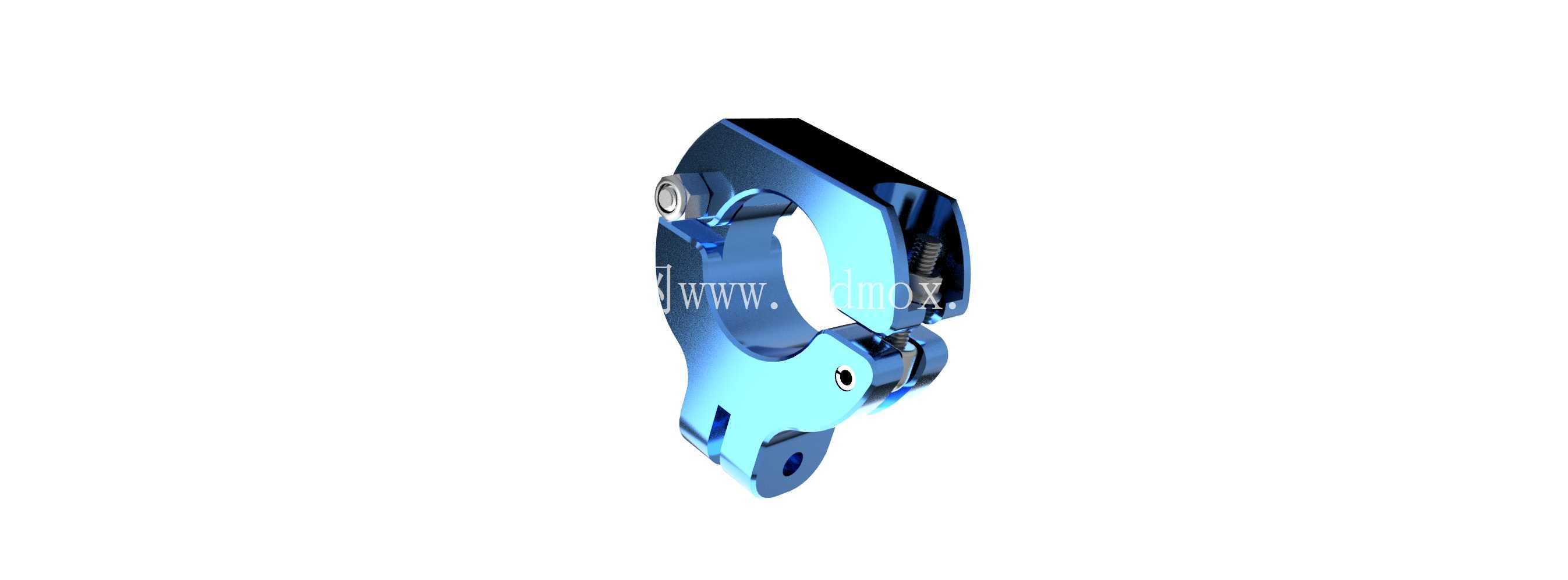

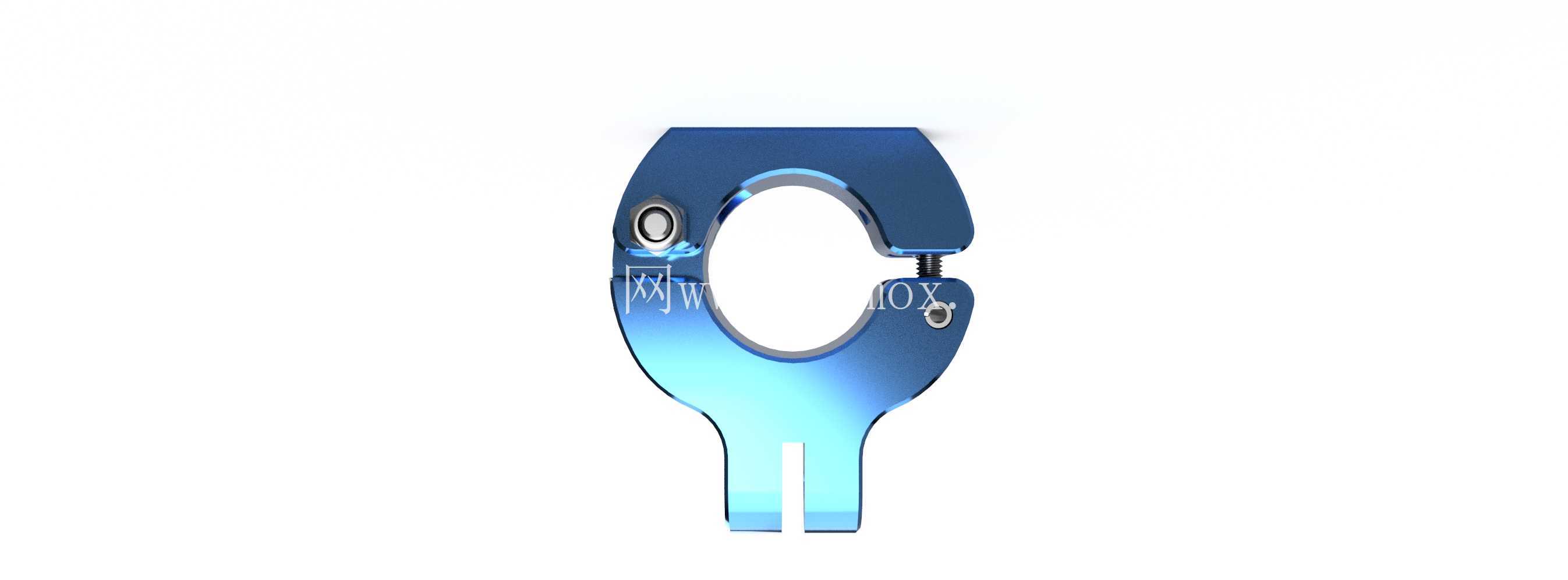

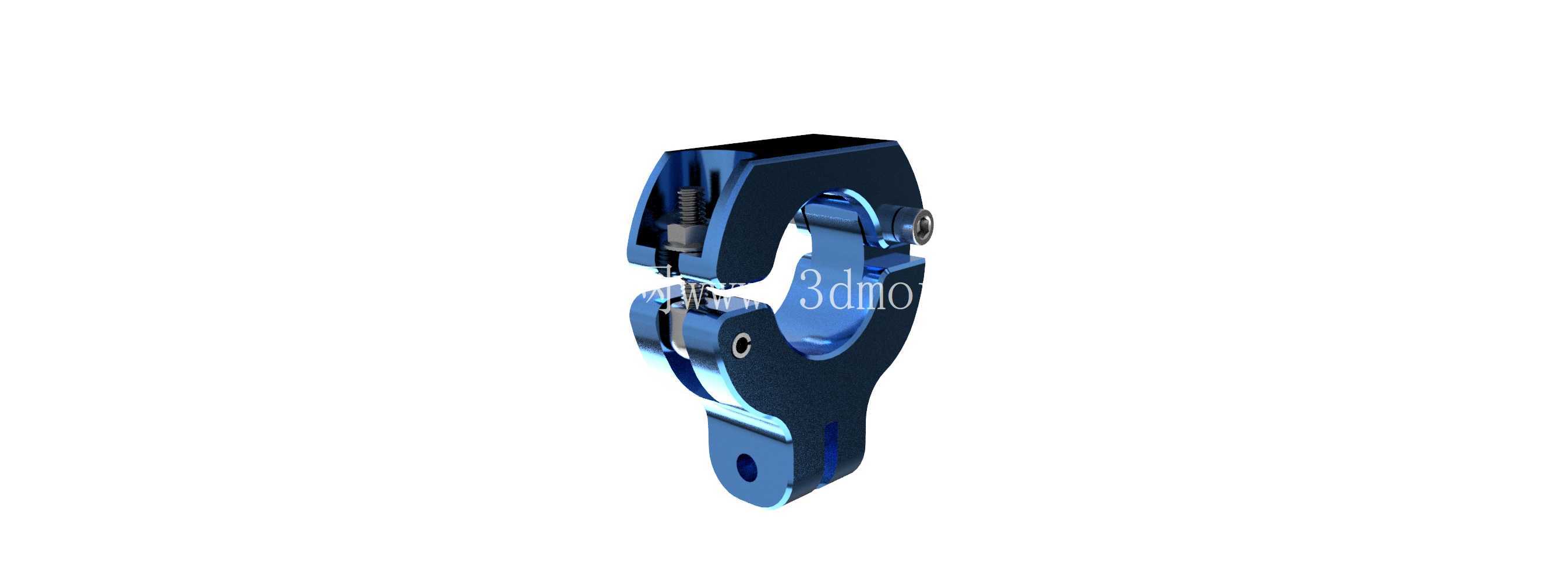

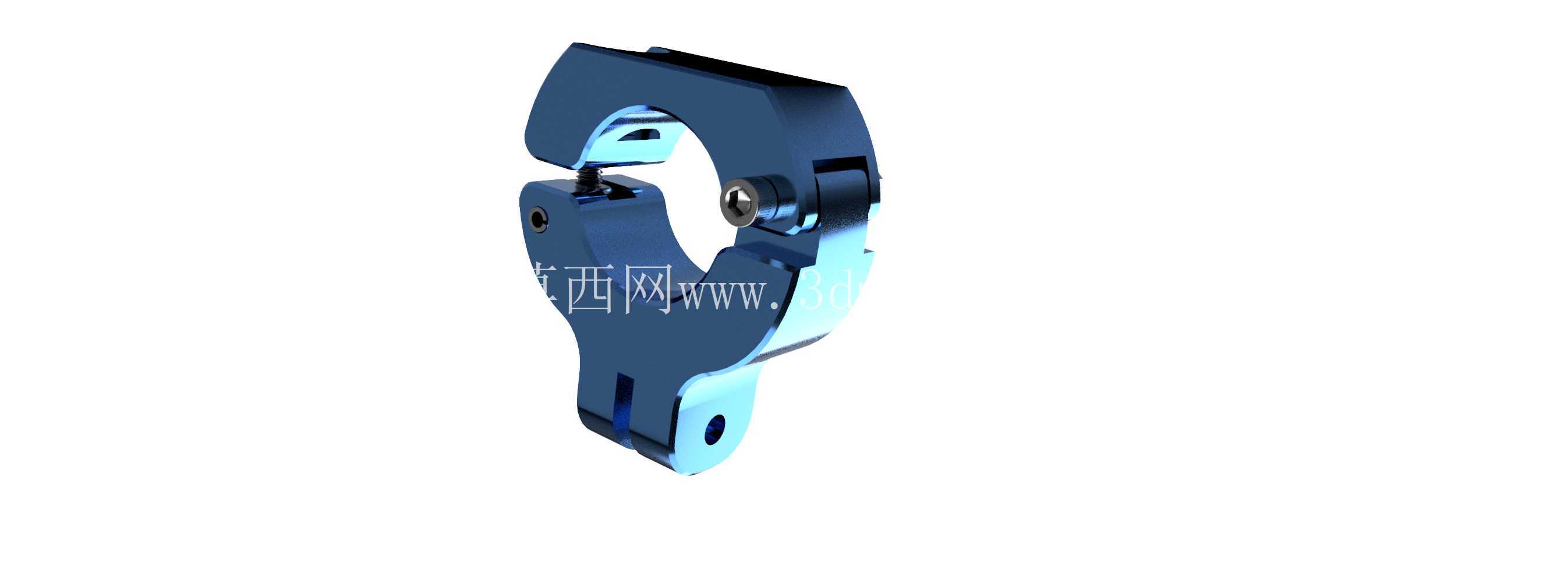

　　在工业管路搭建、模块化设备机架组装、临时工装架设的现场场景里，圆管的快速锁紧连接一直是影响装配效率与结构可靠性的核心环节，这款适配2英寸公称外径圆管的锁紧夹附件，正是针对这类场景开发的机械式抱紧连接件。不同于传统的焊接固定、螺纹旋紧管座，这款夹体采用对开式分体结构，两个半环形夹体通过侧边的铰接结构实现开合，安装时无需从圆管端部穿套，可直接在管身任意位置定位装夹，尤其适合已铺设完成的管路改造、长距离管段中间点位的附件挂载场景，能大幅减少现场拆装的工作量。夹体的锁紧端采用螺栓配合弹簧垫圈的预紧结构，拧紧螺母时，两个半环的内圆弧面会同步压合在圆管外壁，环向的抱紧力均匀分布在接触弧面上，不会像单点顶丝结构那样在管壁产生局部压痕，

　　也能避免长期受振动载荷时出现锁紧松动的问题；夹体内壁没有做额外的防滑齿结构，既不会损伤镀锌管、阳极氧化铝管这类带表面防护层的管材外壁，也能保证足够的静摩擦力抵抗轴向滑移与周向转动，常规工况下挂载侧向载荷时不会出现位置偏移。从结构设计的细节来看，夹体外侧延伸出带安装孔的凸台结构，可直接用于挂载传感器支架、管线卡扣、小型操作面板等外围附件，不需要额外在圆管上焊接安装座，也不用打孔破坏管材的结构强度，适配工业生产线旁的管路走线、检测元件加装、安全防护栏的附件固定等多种实际需求。夹体的铰接端采用间隙配合的销轴连接，开合角度足够大，现场安装时单人即可操作，不需要额外的辅助工具撑开夹体；锁紧螺栓的长度经过匹配设计，

　　螺母拧松到最大开合位置时也不会从螺栓杆上脱落，能避免现场拆装时小零件掉落遗失的问题，适配高空作业、狭窄空间内的安装工况。从安装边界来看，夹体的外轮廓做了圆弧过渡处理，没有突出的尖锐棱角，安装后不会剐蹭现场的线缆或者操作人员的工作服，夹体的整体厚度控制在合理范围，相邻两个管夹的最小安装间距不受夹体外廓干涉影响，可根据挂载载荷的大小灵活调整布点密度。夹体上预留的光孔安装位可适配标准螺栓穿过，连接外部附件时不需要额外做转接件，能直接与常用的工业铝型材配件、板材安装座匹配，降低配套零件的加工成本。在实际使用场景中，这类锁紧夹既可以用于工业生产车间的压缩空气管路、冷却水管路的支架固定，也能用于模块化脚手架、设备安全防护栏的横纵杆连接，

　　甚至在户外临时展架、农业大棚骨架的搭建场景中也能适用，不需要针对不同场景做特殊改型。结构设计时充分考虑了不同管材的公差适配性，内圆弧的直径预留了合理的公差间隙，即使是外径存在轻微负偏差的无缝钢管、PVC包覆钢管，也能通过螺栓的预紧行程实现可靠抱紧，不会出现夹不紧或者无法合模的问题。夹体的受力结构经过优化，螺栓预紧时的夹紧力会通过夹体的加强筋结构均匀传递到整个抱紧弧面，不会在夹体与螺栓连接的位置出现应力集中，长期承受交变载荷时也不会出现夹体开裂的问题。不同于市面上常见的薄板冲压管夹，这款夹体采用实体结构设计，整体刚性更强，承受重载挂载时不会出现夹体变形导致的锁紧失效，在需要固定较重的阀件、小型仪表设备的点位，也能提供足够的连接强度。
