牧场养殖用奶牛蹄部修整作业工具结构

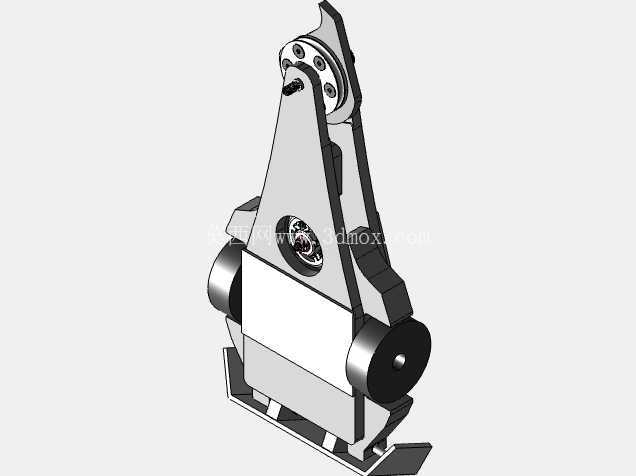

　　在规模化奶牛养殖场景中，蹄部健康直接影响奶牛的采食量、产奶量与繁殖性能，修蹄作业是牧场日常管护中不可或缺的环节，传统手工修蹄依赖人力固定牛蹄，不仅作业效率低，还容易因牛只应激晃动造成修蹄精度不足，甚至引发操作人员受伤、牛蹄二次损伤的问题，这款修蹄工具的结构设计，正是针对牧场散养、舍饲不同养殖模式下的修蹄作业需求开发，核心解决牛蹄固定稳定性、作业操作便捷性的实际问题。从结构组成来看，该工具采用三角承力式主体框架，上部设置带多组定位孔的铰接旋转座，可根据不同月龄、不同体型奶牛的蹄部尺寸调整夹持开口角度，旋转座内置阻尼转轴，调整角度后可自动锁止，无需额外设置锁紧手柄，减少作业过程中的操作步骤；中部为镂空式承力板，在保证结构刚性的前提下尽可能降低整体自重，避免长时间手持作业带来的操作疲劳，承力板中部嵌入的轴承组件可连接修蹄刀盘或打磨磨头，作业时工具可直接依托夹持结构定位在牛蹄表面，修磨过程中施力方向始终垂直于蹄面，避免传统手工修蹄时角度偏移造成的蹄角质切削过深、损伤蹄真皮层的问题。下部设置两组对称的弧形夹持滚轮，滚轮表面包覆防滑橡胶层，接触牛蹄时不会刮伤蹄部表皮，滚轮采用偏心轴安装结构，夹持时可自适应牛蹄的弧形轮廓，即使是蹄部存在变形、增生的病牛，也能实现稳定贴合，不会出现夹持滑脱的情况；前端设置的定位挡舌可抵住牛蹄的蹄尖位置，作为修蹄作业的深度定位基准，操作人员可根据挡舌与蹄尖的贴合位置判断切削量，保证修蹄后蹄底的负重面均匀，符合奶牛的站立受力角度。从安装边界来看，该工具可适配两种作业场景，一种是手持作业模式，整体结构的重心落在中部承力板位置，操作人员单手握持即可完成固定与修磨操作，适合小规模牧场的日常巡检修蹄；另一种是可搭配牧场现有的修蹄架使用，上部铰接座预留的标准安装孔位可直接固定在修蹄架的悬臂上，无需额外加工转接件，适配市面上多数常规规格的立式、卧式修蹄架安装尺寸。设计过程中充分考虑了牧场的作业环境，所有铰接位置均采用防尘密封结构，避免牧场中的牛粪、草料碎屑进入转轴缝隙造成卡滞，整体结构无卫生死角，作业后可直接用高压水枪冲洗消毒，不会残留污物造成交叉感染；滚轮与主体框架的连接采用快拆式销轴，长期使用后橡胶滚轮磨损可快速更换，无需整体拆解工具，降低牧场的配件维护成本。不同于市面上常见的固定式修蹄钳，这款工具的旋转夹持结构可在牛只轻微晃动时自适应微调角度，始终保持与蹄面的贴合状态，既减少了牛只的应激反应，也能让修蹄作业的精度更稳定，修后的蹄部角度符合奶牛的生理负重要求，可有效降低蹄叶炎、蹄变形、腐蹄病的发生概率，在千头规模牧场的实际应用中，使用该工具可将单头牛的修蹄作业时间缩短近四成，操作人员的劳动强度明显降低，同时因修蹄操作不当造成的牛蹄损伤率可控制在极低水平。结构建模过程中对所有承力部位做了有限元校核，主体框架采用冲压折弯成型工艺，焊接位置做了圆角过渡处理，避免应力集中造成的结构断裂，铰接轴的材质选用耐磨不锈钢，长期在潮湿、多腐蚀介质的牧场环境中使用也不会出现锈蚀卡滞的问题，整体使用寿命相比普通铸铁材质的修蹄工具提升两倍以上。
