机械类异形连接安装板平面设计练习图

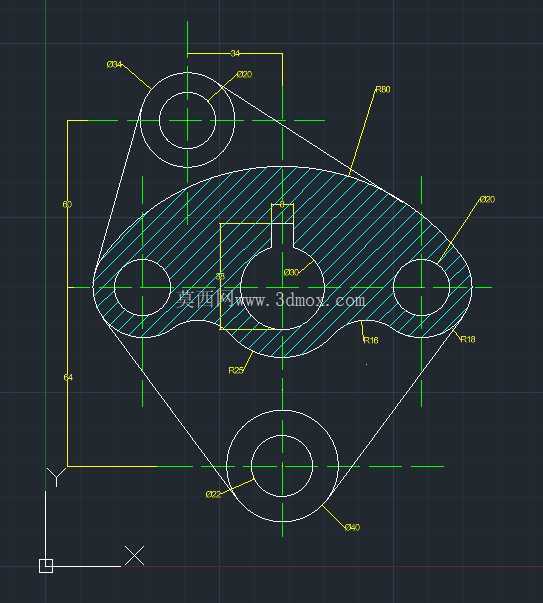

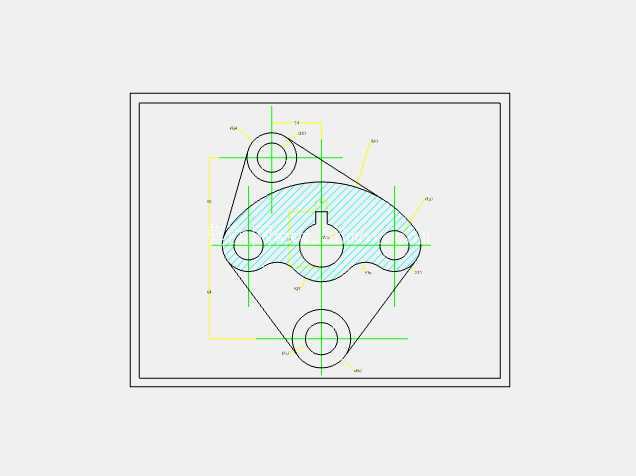

　　这类异形安装板件在通用机械的装配场景中十分常见，多用于多组件之间的定位衔接，承担载荷传递、组件相对位置固定的作用，常见于小型机电设备的内部安装工位、工装夹具的定位基板、非标自动化设备的转接安装位，能够在有限的安装空间内，同时适配多个不同规格、不同安装位置的零部件，减少额外转接件的使用，压缩整体装配空间。从设计逻辑来看，这类板件的轮廓绘制首先要确定核心安装基准，也就是板件上几个核心安装孔的中心位置，先通过中心线搭建十字定位基准网络，明确各个孔位的相对坐标距离，图中上方、下方的两组同心圆结构，是适配带台阶定位销或者轴类件的安装位，内孔用于穿过紧固件或者定位轴，外圆对应安装位的沉台或者避让槽尺寸，左右两侧的小圆孔则是用于穿装固定螺栓，

　　将板件锁紧在安装基座上。中间带剖面线的区域是板件的实体承载部分，轮廓的圆弧过渡设计，一方面是为了消除尖角处的应力集中，避免板件在承受交变载荷时出现尖角开裂的问题，另一方面也是为了适配周边相邻零部件的外形轮廓，预留足够的装配避让间隙，防止装配过程中出现干涉。中间位置的异形内槽结构，是用于卡装对应规格的功能组件，槽体周边的小尺寸圆弧过渡，是为了适配组件的外形圆角，保证卡装后无松动间隙，槽体上方的小凸台结构则是用于周向定位，防止装入的组件出现转动偏移。从尺寸标注逻辑来看，所有孔位的定位尺寸都以十字中心线为基准标注，保证加工时的基准统一，减少尺寸链换算带来的加工误差，轮廓处的圆弧半径标注，明确了各个过渡圆弧的加工尺寸，

　　避免加工时轮廓走形导致装配干涉。这类板件的安装边界需要严格控制，整体外轮廓的最大长宽尺寸要适配安装腔体的内部空间，各个安装孔的中心距要和基座上的螺纹孔位置完全对应，板件的厚度则根据承载的载荷大小确定，常规轻载场景下厚度在3-5mm即可满足使用需求，若承载较大的冲击载荷，则需要适当增加板厚，同时在孔位周边增加翻边或者加强筋结构提升刚性。在实际建模或者绘图过程中，这类零件的绘制需要先搭建定位基准线，再绘制各个孔位的圆形轮廓，之后通过直线、圆弧连接外轮廓，修剪多余线段后再绘制内部的槽体结构，最后添加剖面线区分实体区域，标注尺寸时要遵循机械制图的国家标准，保证尺寸清晰、无遗漏、无重复，加工人员能够直接通过图纸获取所有加工所需的尺寸信息，

　　不需要额外换算。这类练习图的核心训练点，就是掌握异形轮廓板件的基准搭建方法、圆弧连接的绘制技巧、安装孔位的布局逻辑，以及尺寸标注的规范要求，这些技能在后续的实际机械零件设计中会频繁用到，不管是设计安装转接板、夹具定位板还是设备的端盖、连接板，都需要遵循同样的设计逻辑，先确定安装基准，再布局功能孔位，之后设计外轮廓避让结构，最后校核安装边界和干涉情况，保证零件加工后能够顺利完成装配，满足使用功能要求。
