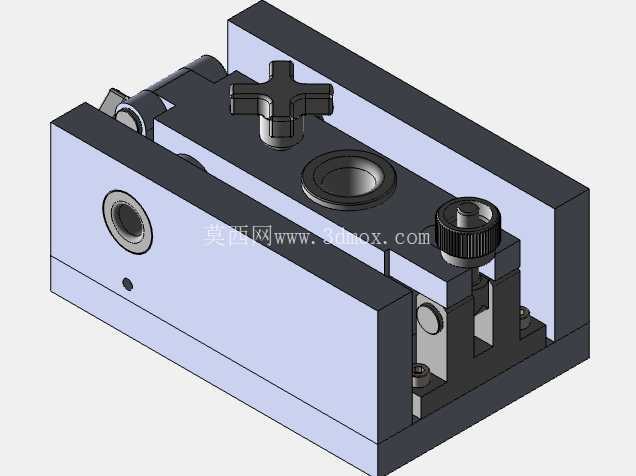

机加工用JF钻头精密定位夹紧工装

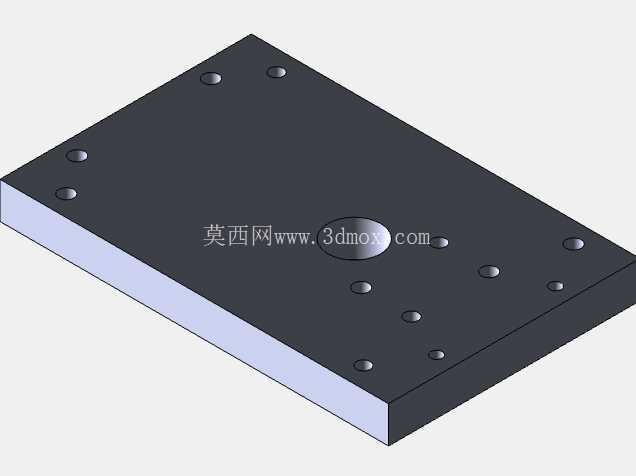

　　这套工装主要面向小规格JF钻头的精加工工序，在钻头刃磨、端部精密修型、定位基准面加工的场景中承担工件装夹与定位功能，替代传统手动压板装夹的作业方式，解决小直径钻头装夹易变形、定位偏移、重复装夹一致性差的实际加工痛点。从结构设计逻辑来看，整体采用框式对称布局，主体基座为整体式矩形钢结构，两侧立板与底部安装面一次铣削成型，从根源上消除拼接结构带来的装配间隙误差，保证装夹基准的平面度与垂直度公差控制在0.02mm以内，适配普通钻床、小型工具磨床的工作台安装接口，安装时可直接通过基座两侧的定位槽与工作台T型槽配合，不需要额外制作过渡连接板，降低现场安装调试的工作量。

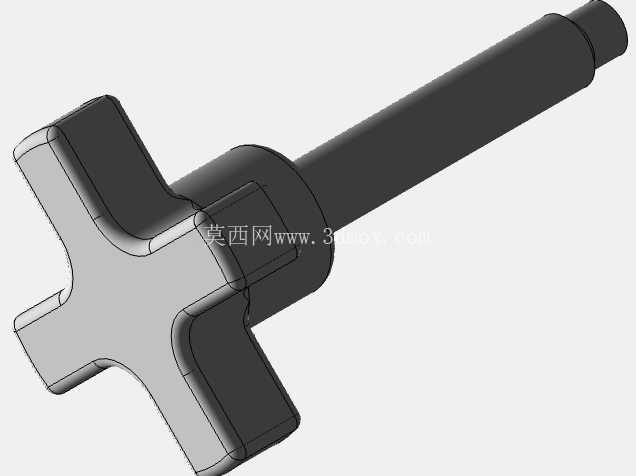

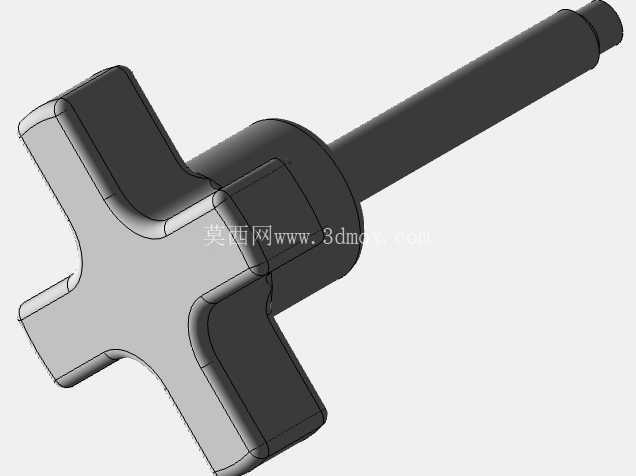

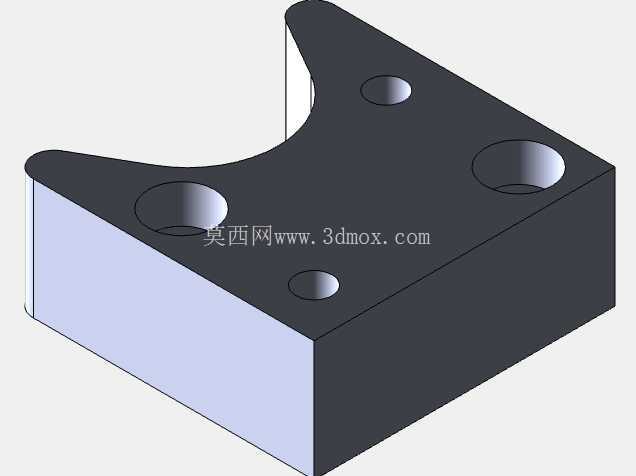

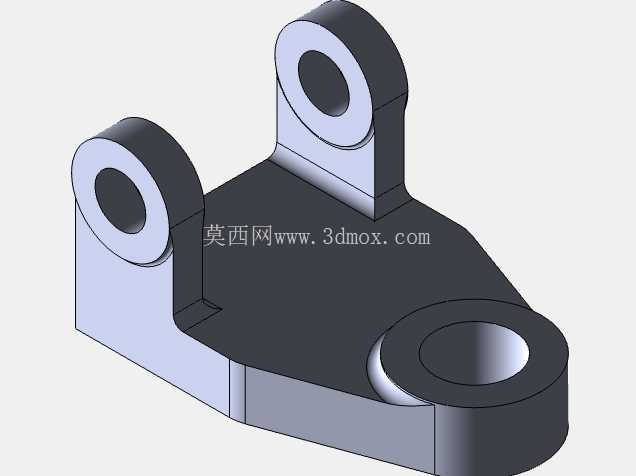

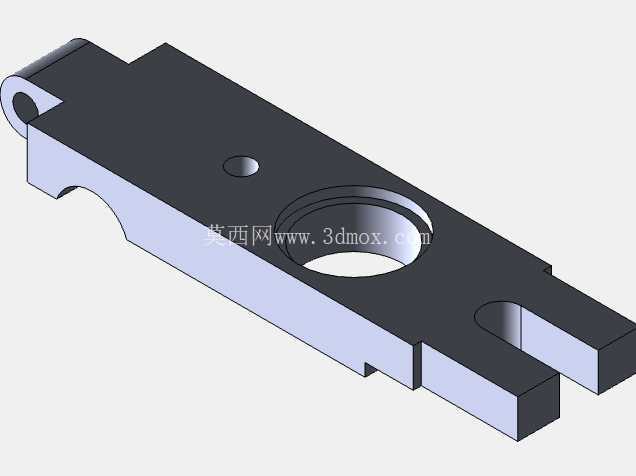

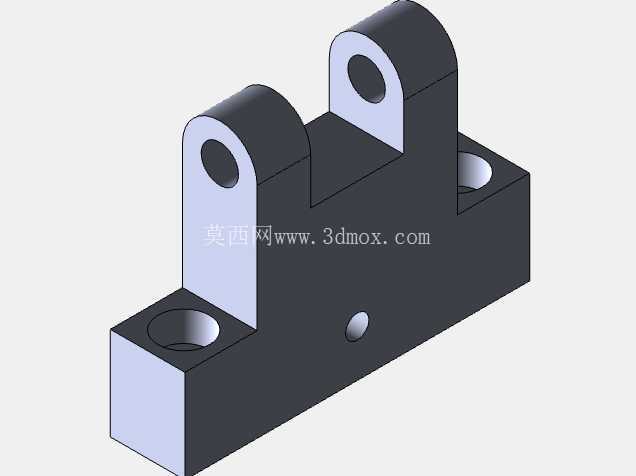

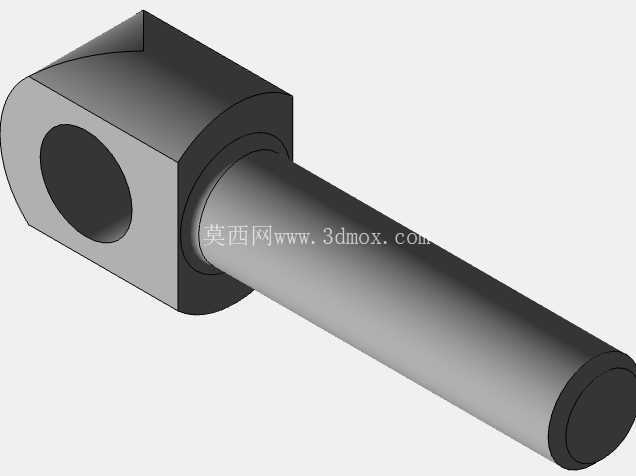

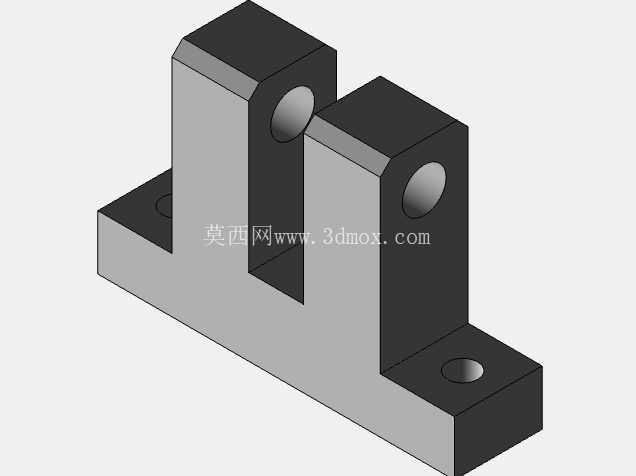

　　工装的核心装夹单元分为侧向定位组件与顶部压紧组件两部分，侧向采用可微调的V型定位块，适配直径3mm到12mm范围的直柄钻头装夹，V型块的调整通过侧方的细牙旋钮实现，旋钮螺距为0.5mm，调整时可实现微米级的进给量，保证钻头轴线与钻套导向孔的同轴度误差不超过0.01mm，避免钻头加工过程中出现偏摆、断刀的问题。顶部的十字型压紧旋钮采用大接触面压头设计，压头与工件接触的端面镶嵌铜质垫片，防止硬质钢件压头夹伤钻头柄部表面，同时压紧力可通过旋钮的旋转圈数直观控制，针对不同直径的钻头调整合适的压紧力，既避免装夹松动导致的加工位移，也防止压紧力过大造成钻头柄部变形、影响后续使用精度。

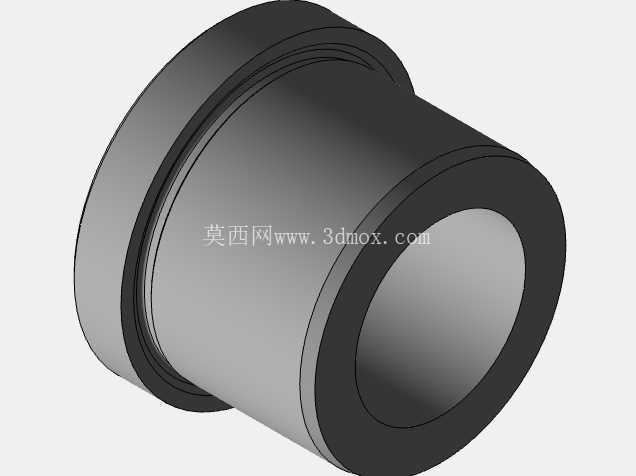

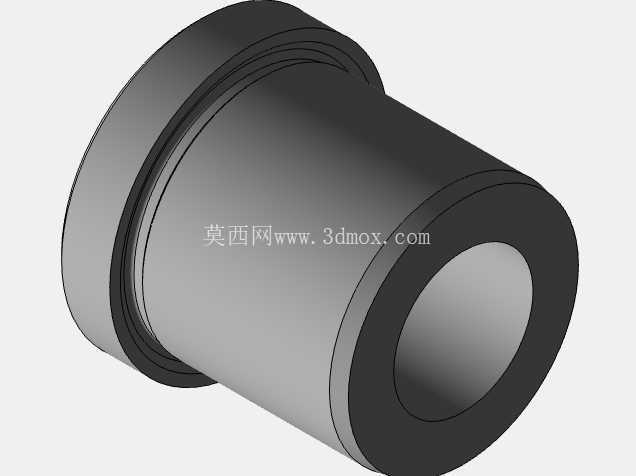

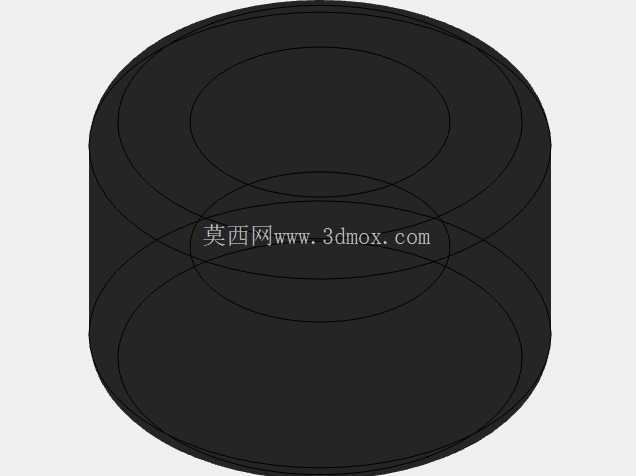

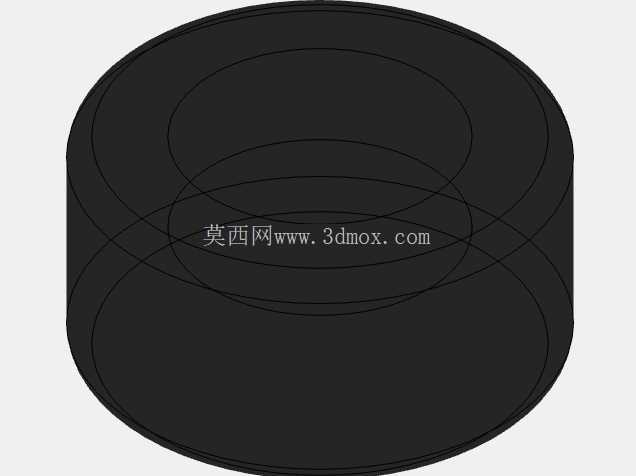

　　工装前端设置的快换钻套组件是保证钻孔精度的关键结构，钻套与基座安装孔采用H7/h6的间隙配合，可根据加工钻头的直径快速更换对应规格的钻套，钻套内孔经过淬火处理，硬度达到HRC60以上，长期使用不会出现内孔磨损、导向精度下降的问题。钻套的轴向位置可通过侧方的锁紧螺钉调整，适配不同长度钻头的加工导向需求，当加工短刃钻头时可将钻套调整至靠近工件加工端的位置，最大限度缩短钻头伸出导向的长度，提升加工过程中的刚性，减少振刀纹的产生。

　　从安装边界尺寸来看，整套工装的长宽高尺寸控制在200mm×120mm×100mm范围内，整体重量不超过8kg，单人即可完成搬运与安装调试，不需要额外的吊装辅助设备，适配多数小型机加工设备的工作台安装空间。基座底部设置有两个定位键槽，槽间距为100mm，与标准机加工工作台的T型槽间距匹配，安装时将定位键嵌入T型槽后，仅需压紧两个侧边的压板即可完成固定，安装后工装的定位基准与工作台进给方向的平行度可直接保证，不需要反复打表找正，大幅缩短工序准备时间。

　　在实际使用场景中，这套工装除了承担钻头精加工的装夹功能外，也可适配小型轴类零件、圆柱销类零件的钻削、铣削工序装夹，只需要更换对应规格的V型定位块与钻套即可快速切换装夹对象，具备一定的通用装夹能力。工装的所有活动部件均设置有防尘结构，侧向调整旋钮的根部安装有毛毡密封圈，防止加工过程中的铁屑、切削液进入调整螺纹副，避免长期使用后出现旋钮卡滞、调整精度下降的问题，日常维护仅需要定期在螺纹副位置涂抹少量润滑脂即可，不需要复杂的拆解保养。

　　设计过程中针对小零件装夹的操作便利性做了专项优化，所有操作旋钮均设置在工装的顶部与侧方易操作的位置，操作人员装夹工件时不需要将手伸入工装内部，避免加工过程中操作空间不足导致的安全隐患。工件的装夹与拆卸仅需要操作两个旋钮即可完成，单件装夹时间不超过10秒，相比传统压板式装夹效率提升60%以上，同时重复装夹的定位精度一致性稳定，批量加工时可有效降低工件的尺寸离散度，减少后续工序的返修工作量。工装的主体结构件均采用45号钢调质处理，关键受力部件经过淬火加硬，整体结构刚性充足，在高速钻削加工过程中不会出现共振、形变等问题，可长期保持稳定的装夹精度。
