法兰安装式外夹头弹性夹紧工装结构

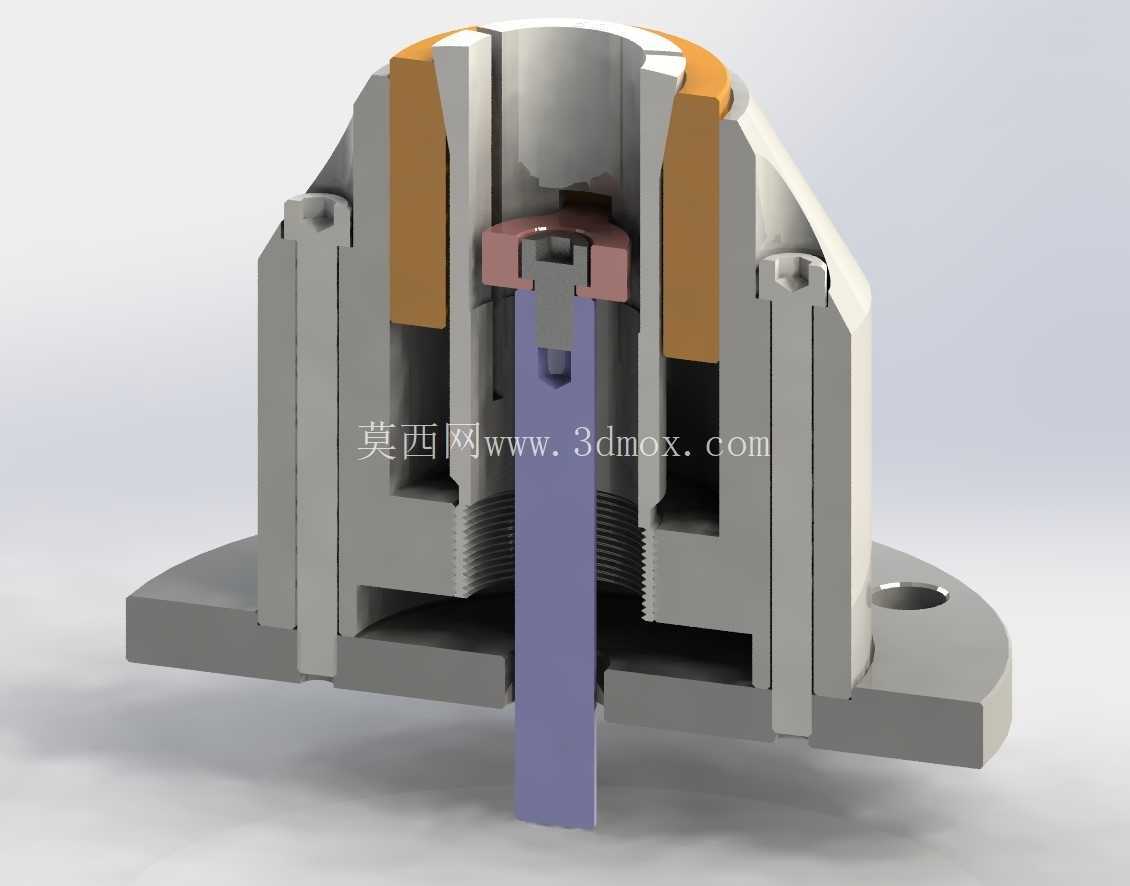

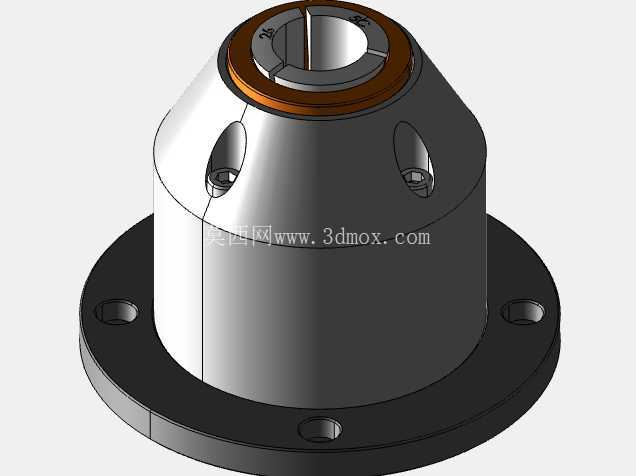

　　在精密机加工、自动化装配生产线的工件夹持工位中，这类外夹式弹性夹头是应用频次极高的定位夹紧元件，区别于常见的内撑式夹头，该结构主要针对轴类、套类工件的外圆柱面实现定心夹紧，能在保证同轴度精度的前提下，快速完成工件的装夹与松脱，适配数控车床二次加工、自动化上下料工位、检测工位的工件固定需求。从结构设计逻辑来看，该夹头采用一体式法兰底座作为安装基准，底座上均匀分布的沉头安装孔可直接通过内六角螺栓固定在设备工作台或者主轴连接端面上，安装时无需额外设计转接法兰，能有效降低安装面的形位公差累积，法兰盘的厚度经过受力校核，在夹紧力达到额定值时不会出现翘曲变形，保证夹头整体的安装刚性。夹头主体的锥面配合结构是实现弹性夹紧的核心，

　　夹头的弹性开槽部分采用三等分直槽设计，槽口延伸至锥面中部，当外部驱动结构拉动夹头向挤压锥座方向移动时，锥面的径向分力会迫使夹头的夹持端向内均匀收缩，从而抱紧工件外圆，这种三等分开槽的设计能让夹持力在圆周方向均匀分布，避免工件被夹伤或者出现夹持偏心的问题，针对不同硬度的工件，还可以通过调整驱动行程来控制夹紧力的大小，防止薄壁工件出现装夹变形。驱动锥的角度设计是该类夹头选型时的核心参数，图中这类夹头的驱动锥角覆盖7°到15°的区间范围，小锥角的结构具备更好的自锁性能，在驱动外力撤除后依然能保持足够的夹紧力，适合重载切削加工场景，但松夹时需要更大的推力才能将夹头从锥座上推出；大锥角的结构松夹动作更顺畅，响应速度更快，

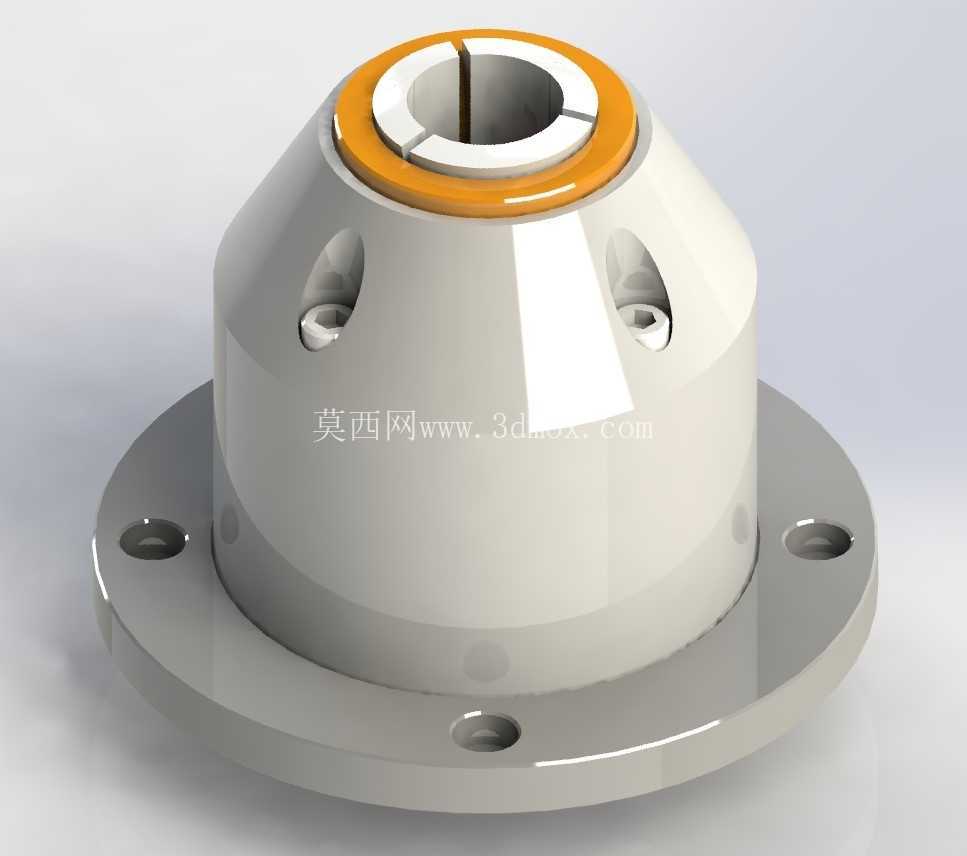

　　适合自动化生产线中频繁快速装夹的工位，但自锁性能较弱，需要持续保持驱动拉力才能维持夹紧状态，设计选型时需要根据具体的工位节拍、切削负载来匹配对应的锥角参数。夹头顶部的橙色耐磨环是易损更换件，采用高耐磨的聚氨酯或者铜基合金材质，直接与被夹持工件表面接触，既能避免夹头金属本体直接刮伤工件表面，也能在磨损后单独更换，降低整体的使用维护成本，夹头本体上对称分布的两个螺纹孔是拆卸工艺孔，在维护更换夹头时，可以通过顶丝将夹头从锥座中均匀顶出，避免硬撬造成锥面损伤，影响后续的配合精度。从安装边界尺寸来看，该夹头的法兰底座直径大于夹头主体外径，安装时需要在设备安装面上预留出对应直径的沉台空间，保证法兰底面能完全贴合安装基准面，

　　夹头的轴向总高度需要匹配驱动机构的行程范围，保证驱动行程能覆盖夹头的夹紧与松脱位移量，避免出现夹不紧或者松夹不到位的问题。在实际应用场景中，这类夹头常配套气压或者液压回转油缸使用，安装在数控车床的主轴端部，用于棒料的自动送料夹紧，也可以安装在自动化装配线的定位工装上，用于轴类零件的装配定位，相比三爪卡盘，这类弹性夹头的定心精度更高，重复夹持精度可以控制在0.02mm以内，且夹紧动作更快，适合大批量生产场景使用，在设计对应的配套结构时，需要保证挤压锥座的内锥面与夹头外锥面的接触面积不低于80%，否则会出现夹紧力不足、夹持偏心的问题，锥面的表面粗糙度需要控制在Ra0.8以内，减少夹紧松脱过程中的磨损，延长夹头的使用寿命。夹头的弹性开槽端部设计有应力释放孔，避免夹头反复收缩扩张时在开槽根部出现应力集中导致断裂，提升夹头的疲劳寿命，针对不同直径的被夹持工件，可以更换对应夹持孔径的夹头本体，无需更换整个法兰底座，能有效降低生产线的工装换型成本，换型时只需要拆卸夹头本体的固定螺钉，即可快速完成夹头更换，换型时间可以控制在5分钟以内，适配多品种小批量的柔性生产需求。
