连续径向孔加工专用索引夹具结构

　　在中小型回转类零件的批量径向孔加工场景中，普通台钻或简易钻模往往难以兼顾多工位同步定位、装夹效率与加工同轴度要求，这套索引夹具正是针对这类加工痛点开发的专用工装结构。从实际加工场景来看，该夹具可直接安装在台式钻床、小型立式加工中心的工作台面上，适配直径在适配范围内的圆柱类、套筒类零件的径向等分或不等分孔加工工序，尤其适合小规格齿轮坯、套筒连接件、小型电机轴套类零件的径向孔钻、铰加工，能有效替代传统划线找正、单件装夹的低效加工模式。

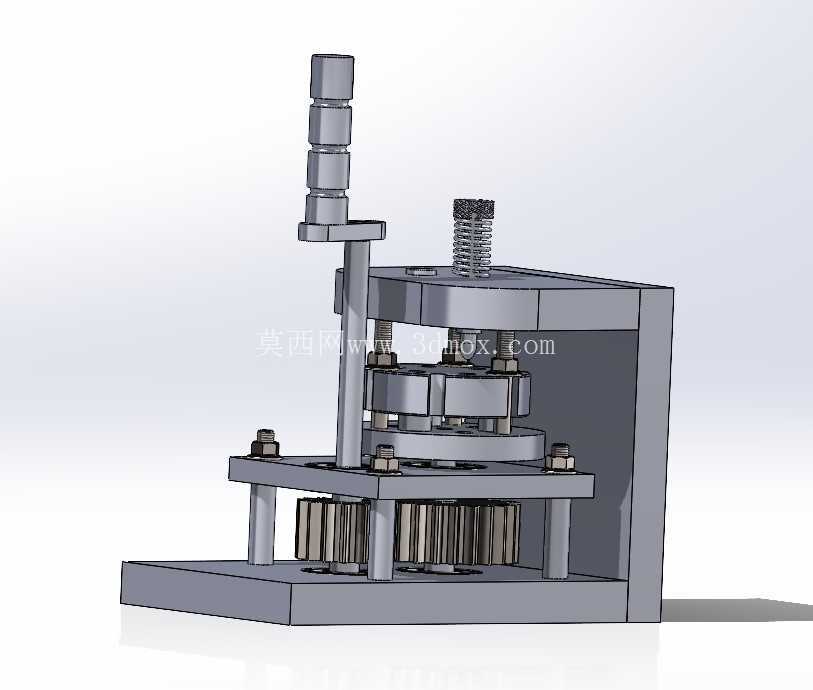

　　从功能特性上看，该夹具采用立式层叠框架结构，底部为整块安装底板，底板上预留了标准T型槽安装孔位，可直接通过T型螺栓与机床工作台紧固，安装时需保证夹具主轴与机床主轴的同轴度误差控制在0.02mm以内，避免加工孔位出现偏斜。夹具中部设置了可回转的分度定位盘，盘体上加工有与待加工零件分度要求匹配的定位槽或定位孔，配合上部的弹性压紧机构，可实现零件装夹后的快速分度转位，每次转位的重复定位精度可控制在0.015mm以内，能满足IT7级精度径向孔的加工位置度要求。上部的压紧机构采用导柱导向结构，配合复位弹簧实现压头的自动抬升，操作人员只需扳动侧部的操作手柄即可完成零件的压紧与松开，单工位装夹时间可控制在5秒以内，相比传统螺栓压板装夹效率提升60%以上。

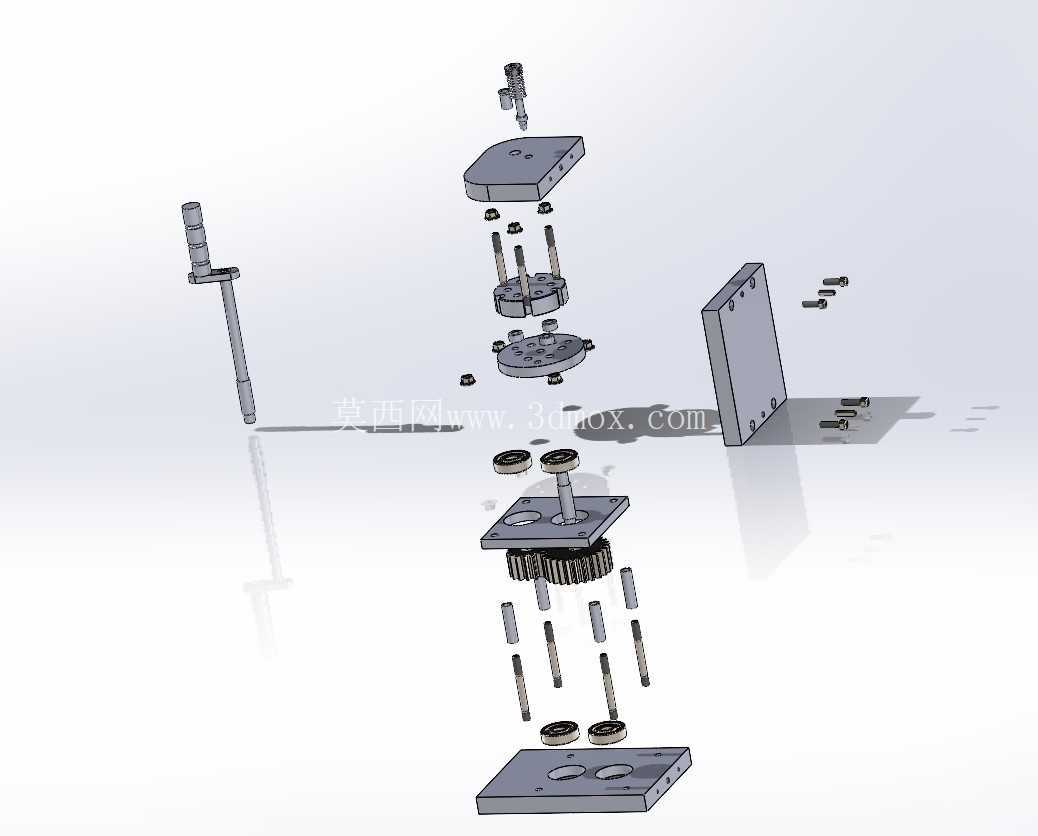

　　设计思路上，这套夹具优先考虑了加工过程的刚性与操作便捷性的平衡：框架部分采用立式L型支撑板与层叠安装板组合结构，所有支撑柱均采用调质处理的45号钢加工，配合锁紧螺母实现各层板的位置固定，可承受钻削加工时的轴向切削力与径向扭矩，避免加工过程中出现结构颤振影响孔壁粗糙度。分度机构采用端面齿盘定位与弹簧销锁紧结合的形式，既保证了分度精度的长期稳定性，又避免了传统插销分度容易出现的销孔磨损问题；压头部分采用可更换结构，可根据待加工零件的外径、端面形状更换不同规格的压头，适配直径10mm-60mm范围内的回转类零件加工，无需对夹具主体结构进行改动。

　　从安装边界与尺寸适配来看，整套夹具的底座长宽尺寸控制在300mm×250mm以内，总高度不超过280mm，不会占用过多机床工作台空间，也不会与机床主轴的上下行程发生干涉；操作手柄的伸出长度控制在120mm，操作人员站在机床正面即可完成装夹、分度、压紧的全部操作，无需侧身或探身，符合人机工程学要求。夹具下部设置了容屑空间，加工产生的铁屑可直接落入下方的承屑盘或通过工作台的排屑槽排出，不会堆积在定位面上影响后续装夹精度。在实际使用中，该夹具可配合多轴钻 head 实现多孔同步加工，也可单轴配合分度完成等分孔加工，针对不同零件的分度需求，只需更换对应的分度盘即可快速切换生产型号，非常适合多品种小批量的机械加工车间使用。

　　细节设计上，所有与零件接触的定位面、压紧面均做了淬火处理，硬度达到HRC45-50，避免长期使用出现磨损凹陷；导柱与导套之间采用间隙配合，配合间隙控制在0.01mm以内，既保证压紧动作的顺畅，又避免压头出现偏斜导致零件装夹不正。锁紧机构采用自锁式结构，压紧后不会因为切削振动出现松脱，无需操作人员在加工过程中额外锁紧，进一步降低了操作复杂度。
