工业粉料抽吸提取支撑料斗装置

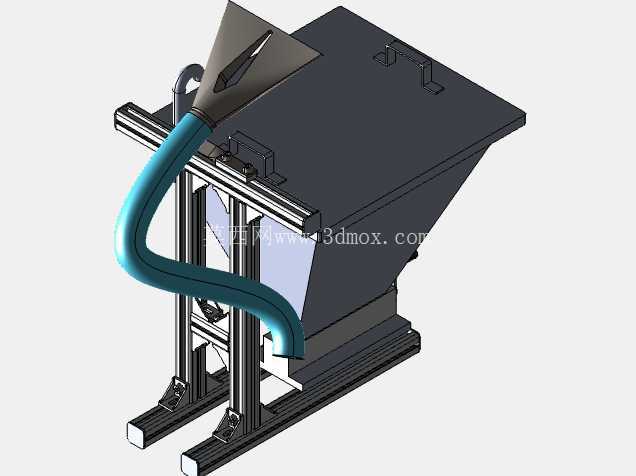

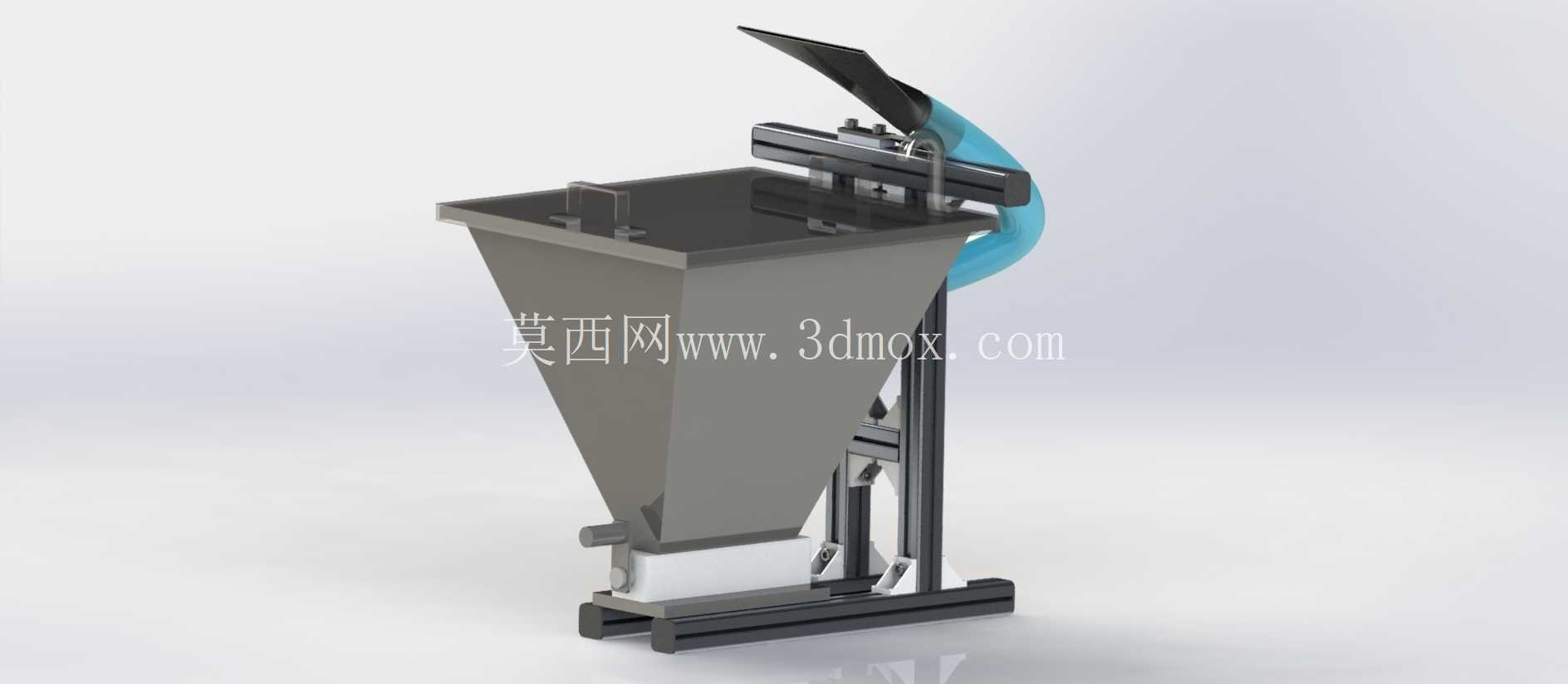

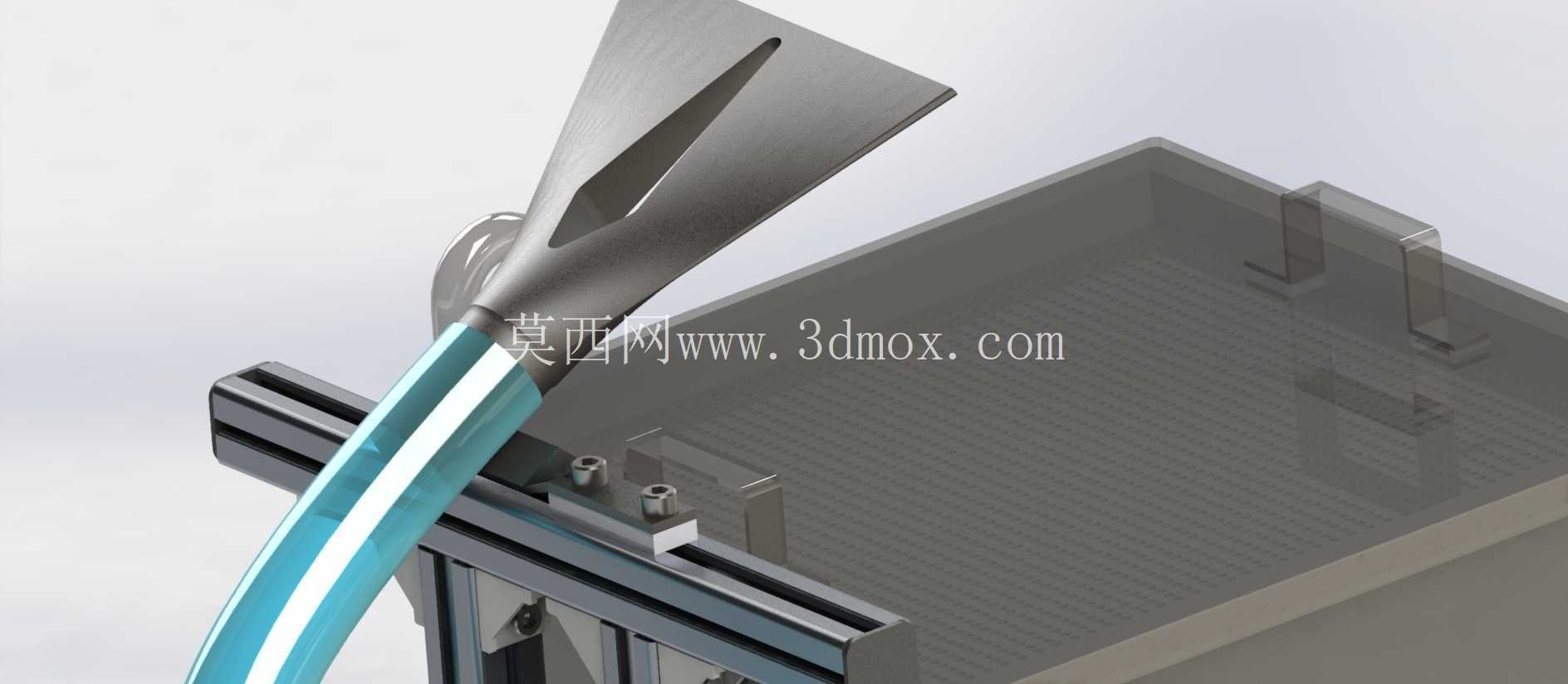

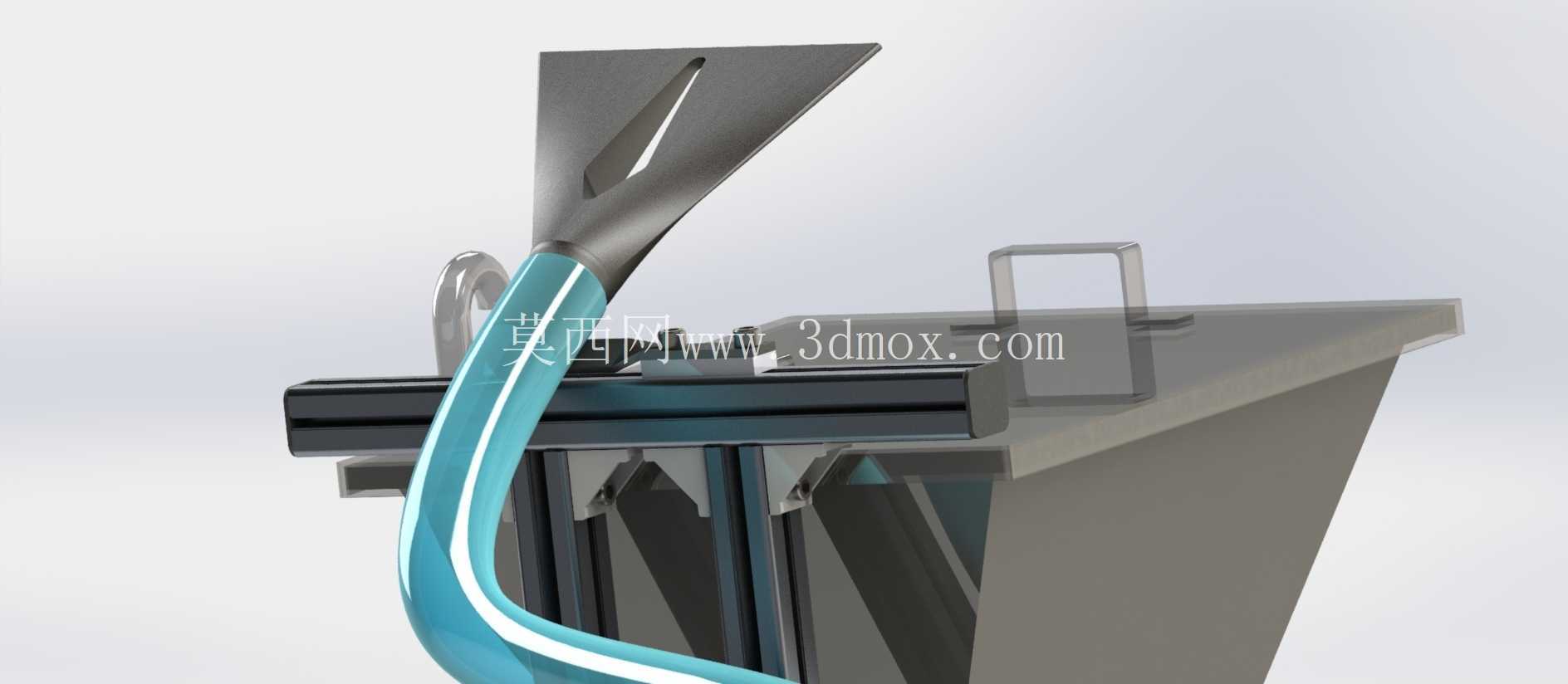

　　在散料处理的生产场景里，这类带抽吸功能的料斗装置常被布置在粉体加工、注塑原料输送、食品粉料分装这类工位上，用来承接上游来料，同时通过负压抽吸的方式把料斗内的物料稳定输送到下游的计量、混配或者加工单元里，解决普通敞口料斗落料时容易出现的架桥、残留、扬尘问题。从结构上看，装置主体采用上宽下窄的锥形料斗结构，锥角设计参考了常见粉体物料的安息角参数，能保证物料在重力作用下自然向底部出料口滑移，减少物料在斗壁的粘附残留，料斗顶部设置了平置的安装法兰边，可以直接对接上游的来料管路或者人工投料工位，法兰边上预留的凸起定位块，能快速和上游设备完成对位安装，不用额外做复杂的调校。料斗侧部设置的弧形抽吸接口，是整个装置的核心功能结构，接口顺着料斗锥面的切线方向布置，这种切向进风的设计能在料斗内部形成稳定的旋流，一方面能让负压抽吸的气流均匀覆盖料斗内部的物料截面，避免局部物料堆积无法被抽吸，另一方面旋流产生的离心作用能把大颗粒的杂质甩到料斗壁面，顺着锥面滑到底部的出料口，减少杂质被吸入下游管路造成管路堵塞的风险。支撑部分采用方管焊接的框架式机架，机架的竖直立柱上预留了多组安装孔位，可以根据现场的安装高度需求调整料斗的固定位置，适配不同高度的下游设备对接需求，机架底部设置了横向的安装底脚，底脚上开有长条形的固定孔，能抵消现场安装时的地脚位置误差，直接通过膨胀螺栓固定在车间地面或者设备平台上，不需要额外制作安装底座。料斗顶部设置的可翻转盖板，在设备停机或者不需要投料的时候可以盖合，避免车间内的灰尘、杂物落入料斗内部污染物料，盖板和料斗的铰接位置设置了阻尼结构，盖板开启后可以保持在固定角度，不会因为设备运行的震动自行下落，影响人工投料操作。底部的出料口设置了快拆式的接料结构，当需要清理料斗内部残留或者更换物料品种的时候，可以快速拆开底部结构，把料斗内的余料彻底清理干净，避免不同批次的物料混料影响产品质量。设计这类装置的时候，首先要根据处理物料的堆积密度、粒径参数确定料斗的容积，保证料斗的缓存量能匹配上游来料的峰值流量，不会出现物料溢出的情况；其次抽吸接口的管径要和配套的负压风机风量匹配，保证抽吸风速在物料的合理输送风速区间内，风速过低会造成管路堵料，风速过高则会增加不必要的能耗，同时加剧管路的磨损。机架的结构强度需要满足料斗满载物料时的承重需求，方管的壁厚选型要经过承重校核，避免满载时机架出现变形，影响料斗的安装水平度，进而导致物料在斗内偏流，影响抽吸和落料的稳定性。安装边界上，装置整体的占地尺寸适配常规的车间设备平台预留空间，料斗的最高处高度符合人工投料的人机工程学要求，不需要额外搭建投料平台，操作人员站在地面就可以完成投料操作，抽吸接口的朝向可以根据现场管路布置的需求调整安装方向，适配不同的车间管路走向，不需要对装置主体结构做额外修改。在实际使用中，这类装置可以单独作为小型的粉料缓存抽吸单元使用，也可以多台组合布置在集中供料系统里，分别对应不同种类的物料，通过管路切换实现不同物料的按需输送，相比传统的人工上料方式，能大幅降低粉料处理过程中的扬尘问题，改善车间的作业环境，同时减少人工上料的劳动强度，提升物料输送的稳定性和效率。料斗内壁可以根据处理物料的特性选择不同的表面处理方式，处理有腐蚀性的物料时可以做衬塑或者不锈钢抛光处理，处理普通塑料粒子、工业粉料时采用常规的碳钢喷塑处理就可以满足使用需求，兼顾使用成本和耐用性。
