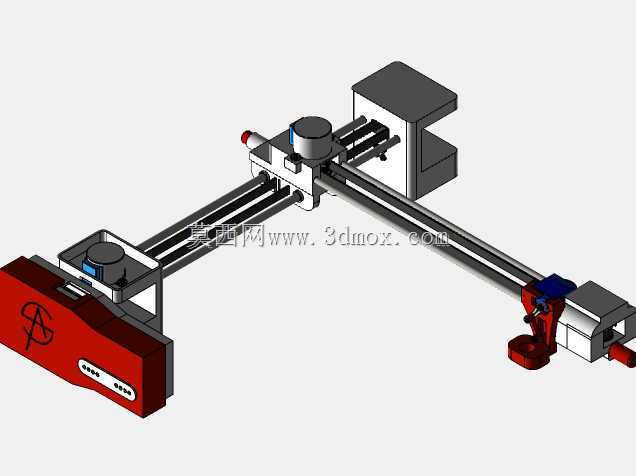

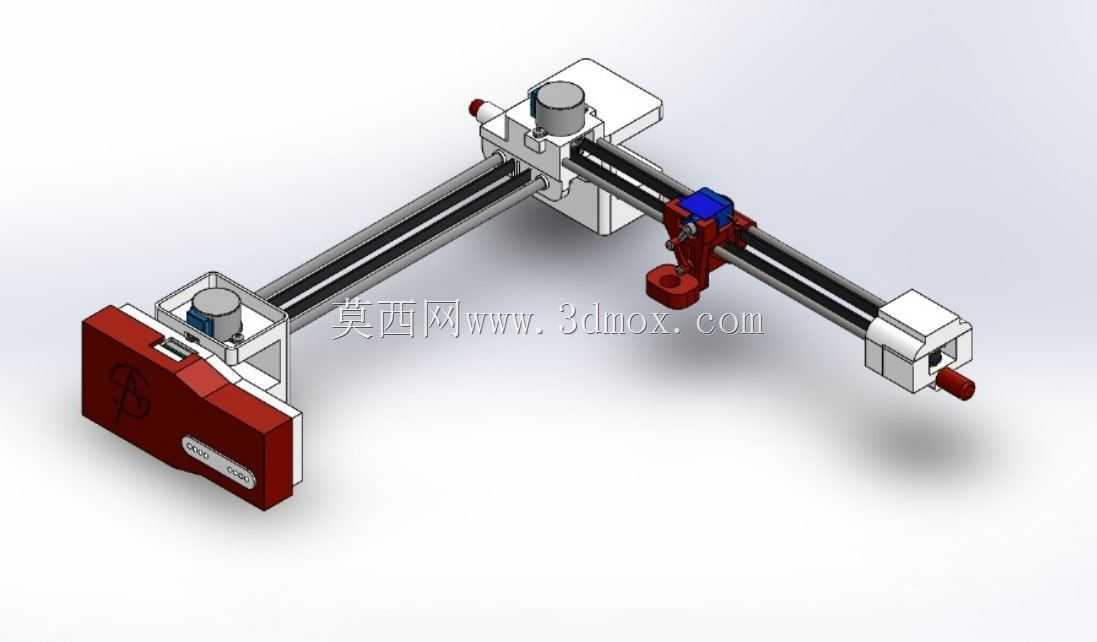

小型龙门式数控3D打印雕刻一体机结构

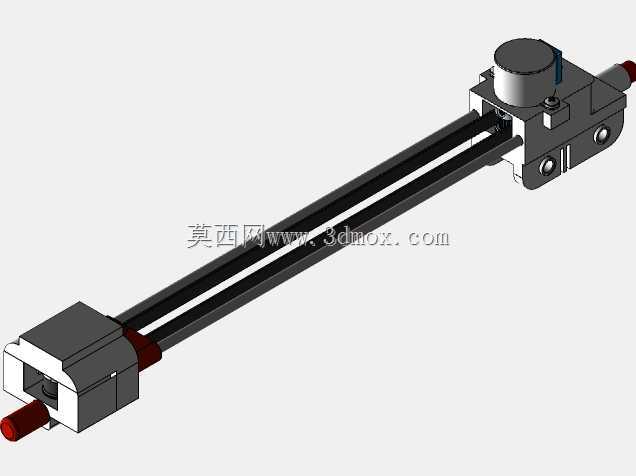

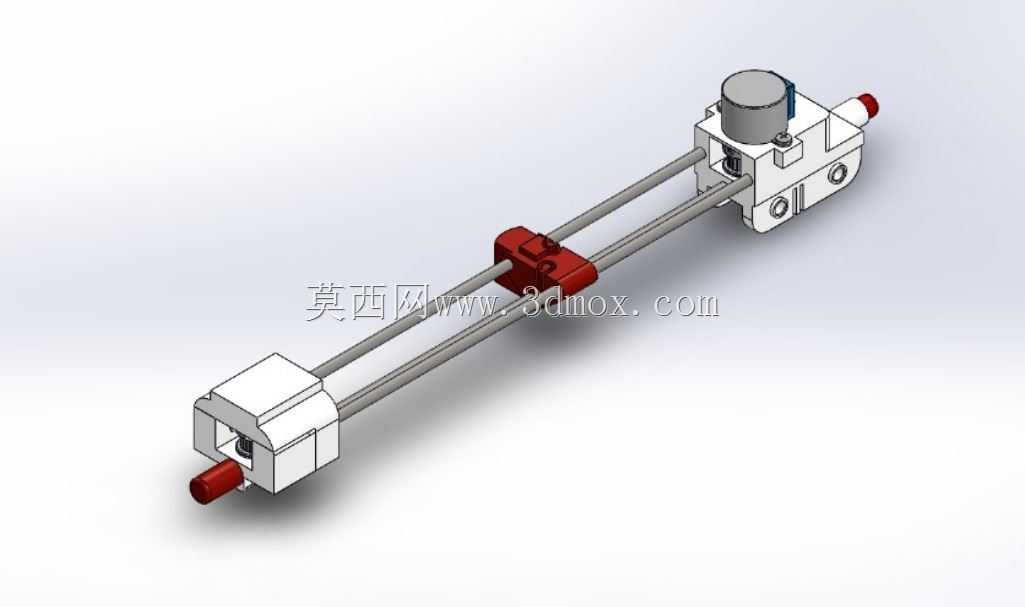

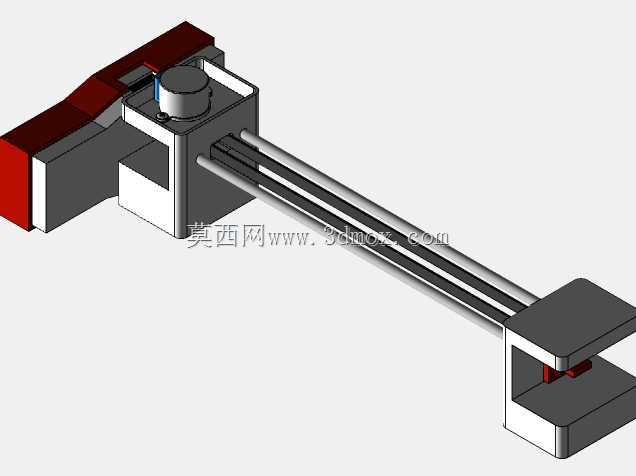

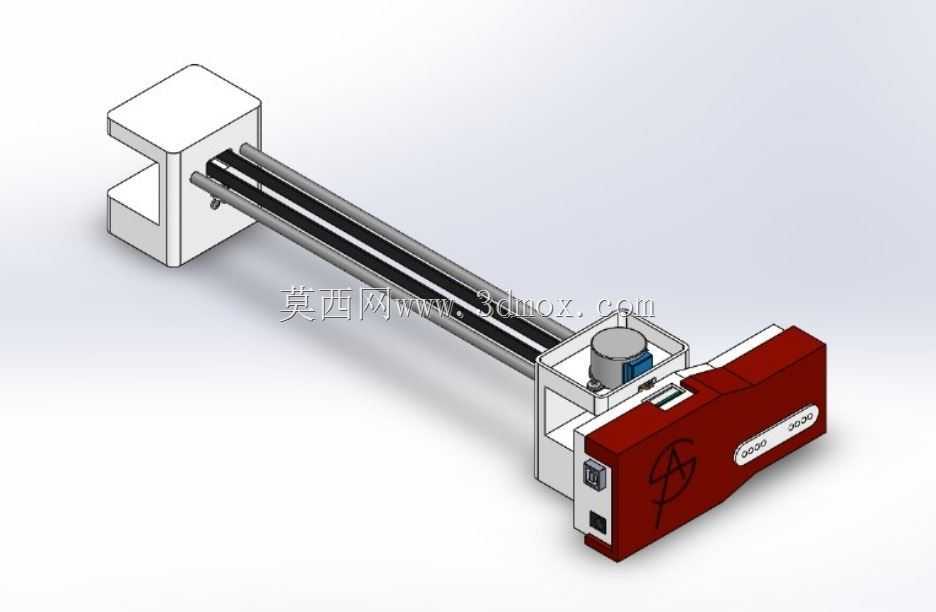

　　这款小型龙门架构的数控加工设备，核心定位面向桌面级创客加工场景，可覆盖小尺寸塑料件熔融沉积成型、软质非金属材料浅雕铣两类加工需求，适配个人工作室、学生创新实训、小批量手板快速打样等实际使用场景，无需占用大型工业设备的车间安装空间，普通桌面即可完成部署。设备整体采用双光轴平行导轨作为X向运动支撑，两根平行光轴两端通过方块式安装座固定在Y向运动滑台的端板上，光轴表面做硬氧化耐磨处理，滑套采用自润滑工程塑料材质，无需额外加装集中润滑管路即可保证长期往复运动的顺畅度，降低日常维护的工作量。Y向运动单元同样采用平行光轴导向结构，两端安装座集成了步进电机安装位与传动轮固定槽，传动部分采用同步带传动方案，相比丝杆传动能在控制成本的前提下，

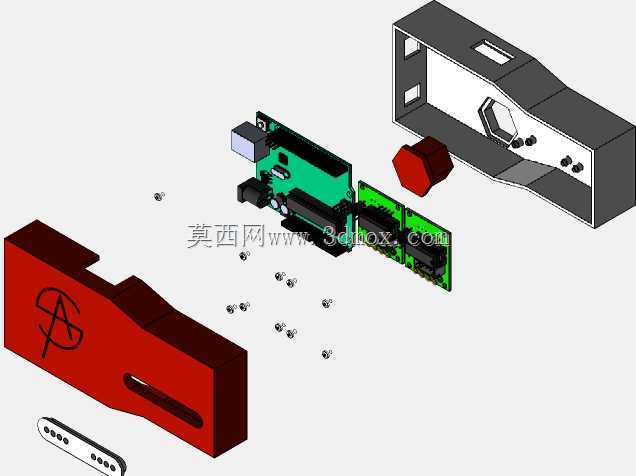

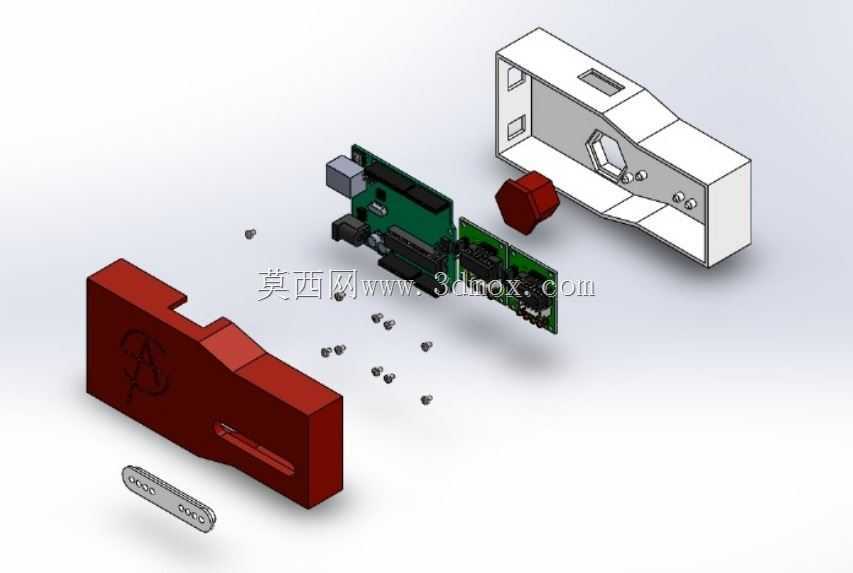

　　兼顾足够的传动精度与运动速度，适配桌面级设备的加工负载需求，不会出现传动迟滞或高速丢步的问题。控制端采用开源硬件方案搭建，驱动单元选用常见的步进驱动模块，可直接对接通用开源控制板，无需定制专用控制程序，使用者可根据自身加工需求调整运动参数、更换不同功能的执行末端，比如将打印挤出头更换为小型主轴即可完成薄塑料、软木、亚克力板材的雕刻切割作业。设计阶段充分考虑了桌面设备的安装边界，整体横向跨距控制在400毫米以内，纵向运动行程控制在300毫米区间，Z向升降行程预留100毫米的加工空间，整体外廓尺寸不会超过普通台式电脑主机的占地面积，设备底部预留了标准安装孔位，可直接固定在木质或铝型材工作台面上，不需要额外浇筑减震基础。

　　执行端的安装座采用快拆式设计，挤出头或雕刻主轴的固定位预留了通用安装尺寸，更换末端执行器时不需要重新拆解整个运动横梁，仅需松开紧固螺丝即可完成替换，接线端预留了通用接插件，避免反复接线带来的线路故障风险。两侧的Y向端板做了加厚处理，可抵消高速运动时产生的结构震颤，保证加工过程中运动轨迹的精度，不会因为结构刚性不足导致加工件出现层纹偏移、雕刻边缘毛糙的问题。设备的走线全部沿横梁内侧的走线槽布置，不会出现运动过程中线路拖拽、干涉运动轨迹的问题，所有运动部件的活动范围内都预留了足够的安全间隙，不会出现运动到极限位置时碰撞端板、损坏传动部件的情况。
