仿生镂空机械蝴蝶工艺摆件结构设计

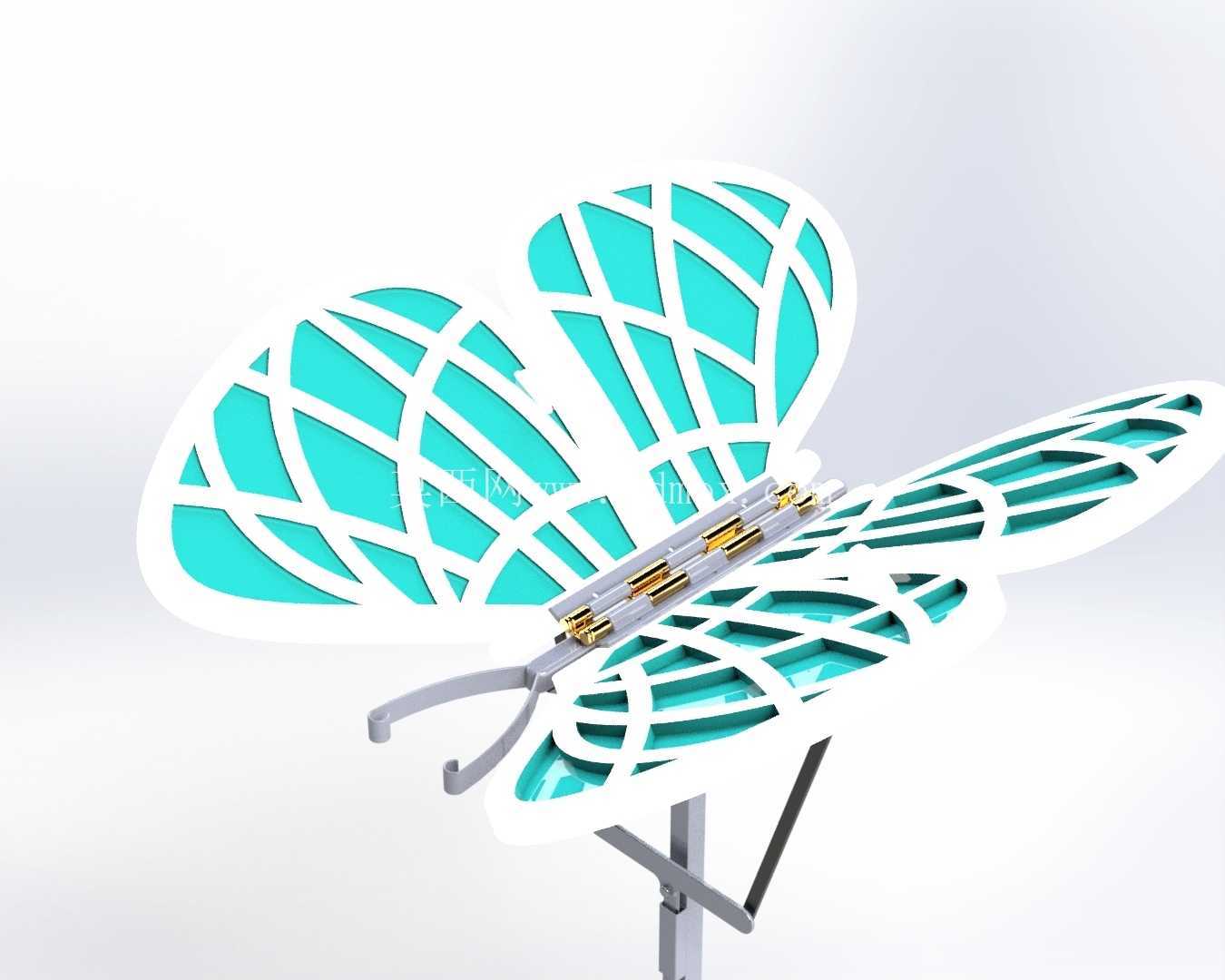

　　这款仿生机械蝴蝶的结构设计，最初的需求来源是文创展陈领域的动态装饰装置配套，同时也可作为机械原理教学的具象演示载体，在商业美陈、科普展馆、创意桌面摆件场景中都有适配空间。从结构落地的角度看，整体采用对称式布局，以中轴的铰接主体为核心承载结构，四片翅翼分别通过独立的微型铰接副与中轴主体连接，每片翅翼都预留了小角度的摆动余量，可通过配套的微型驱动组件实现翅翼的往复开合动作，还原真实蝴蝶的振翅动态效果。

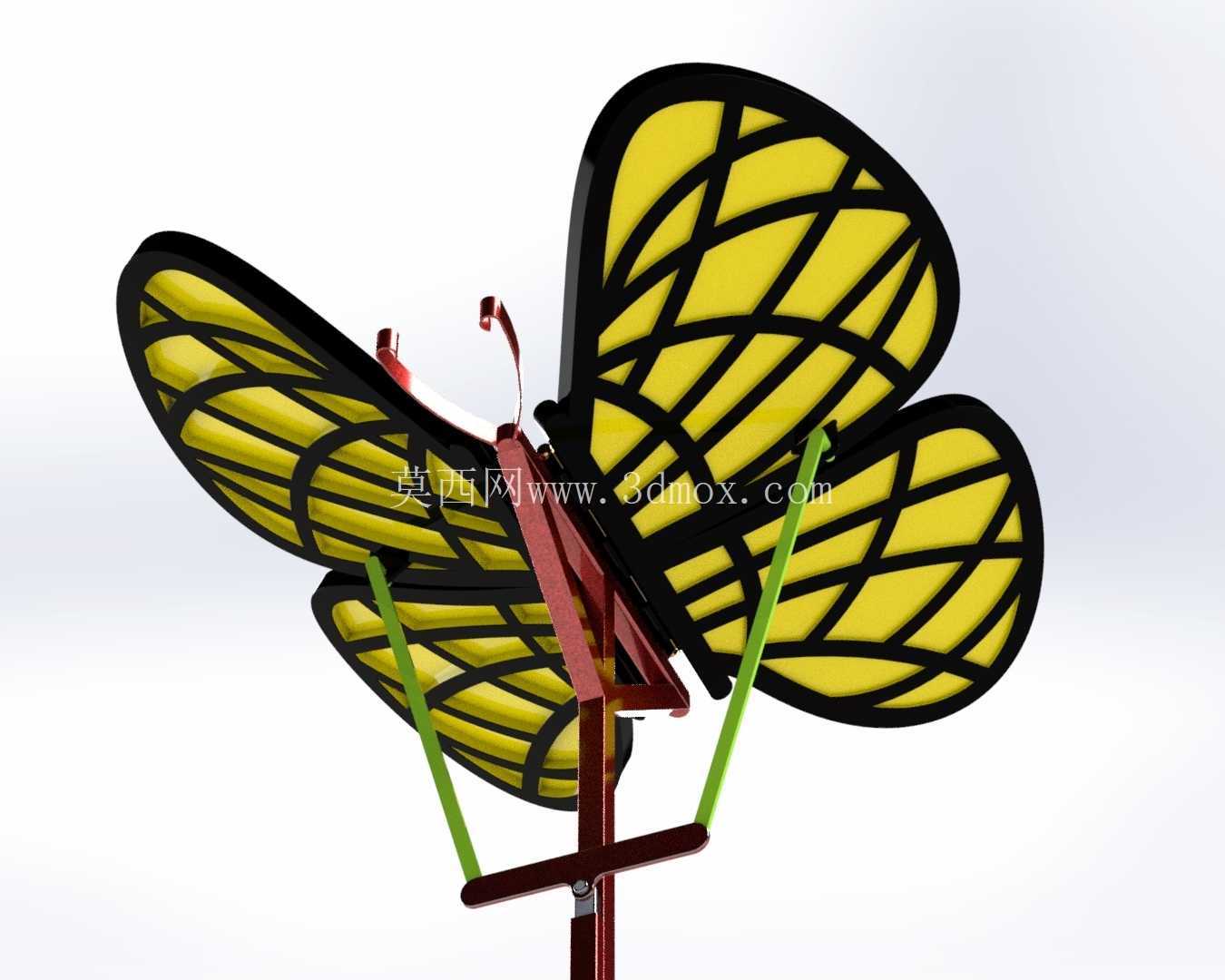

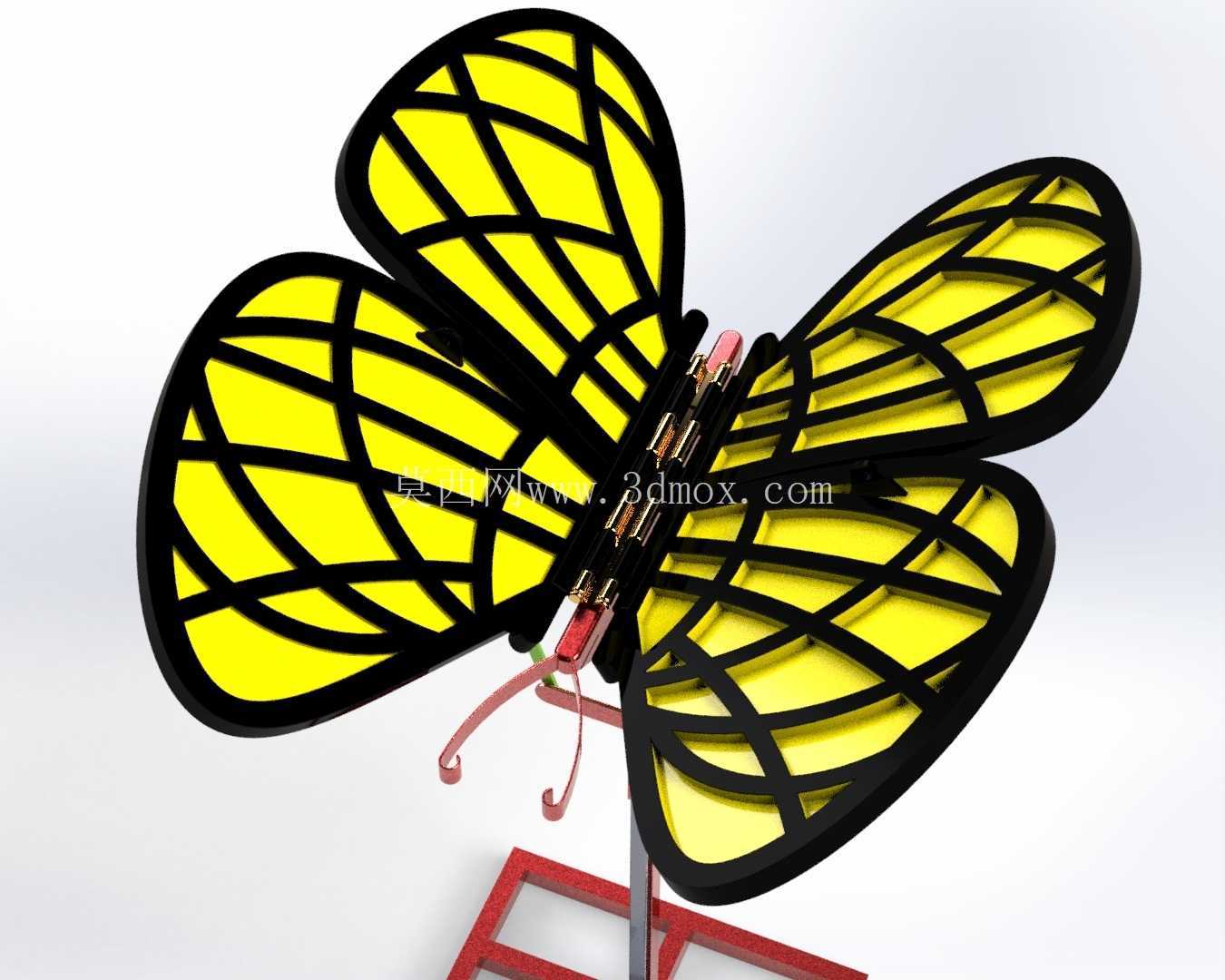

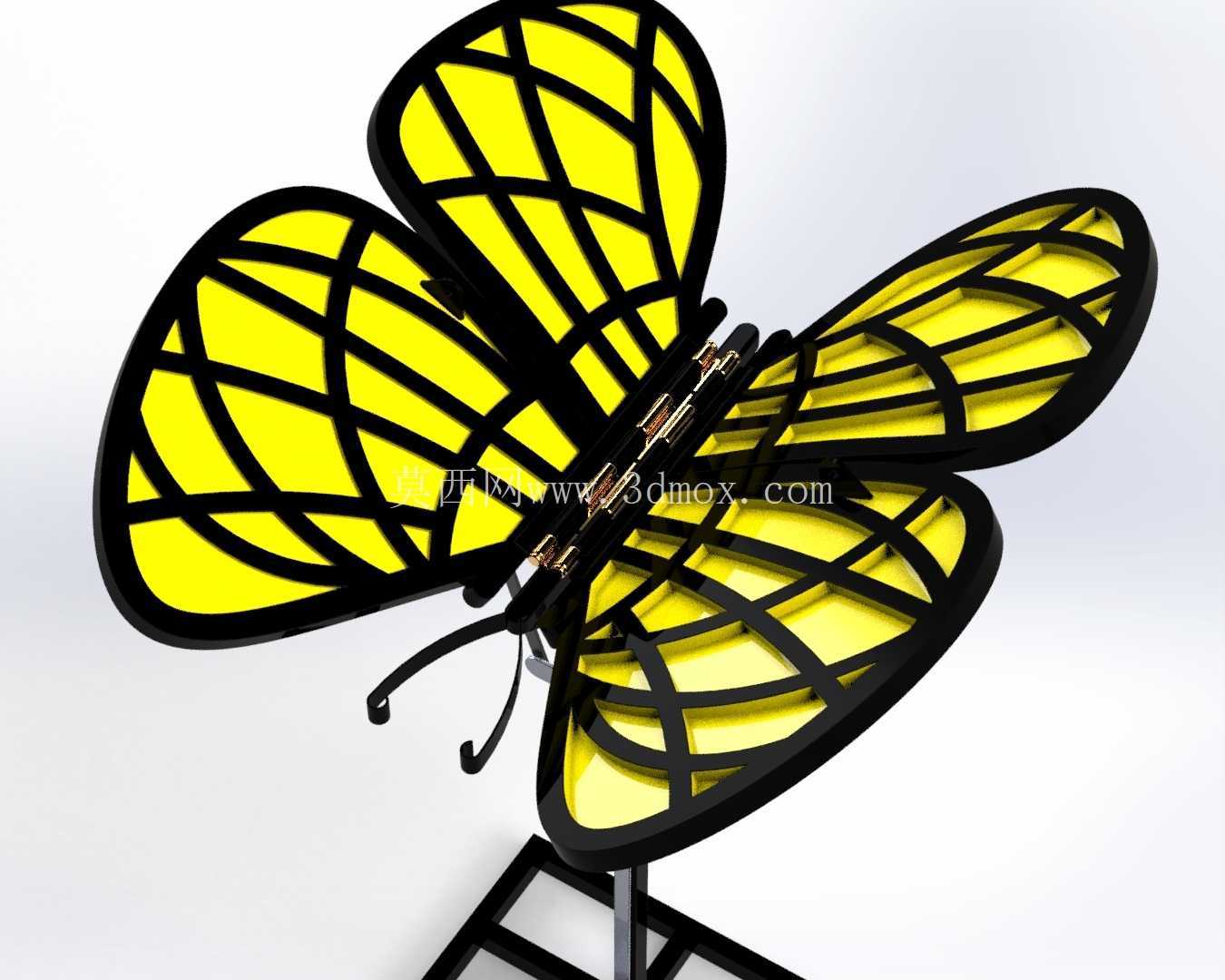

　　翅翼部分采用镂空网格结构设计，并非单纯为了视觉效果，从工程角度考量，这种等距交错的网格筋条结构，在保证翅翼整体平面刚度的前提下，能最大程度降低翅翼自身重量，减少铰接副的负载，延长动态运行时的结构使用寿命；筋条的宽度经过反复校核，既不会因为过窄导致加工时出现变形、断连，也不会因为过宽显得笨重，破坏仿生形态的轻盈感。翅翼的网格分区完全遵循真实蝴蝶的翅脉走向，在保证结构强度的同时还原生物形态的自然感，黄色填充区域与黑色筋条形成明确的视觉分层，即使静态摆放也有足够的辨识度。

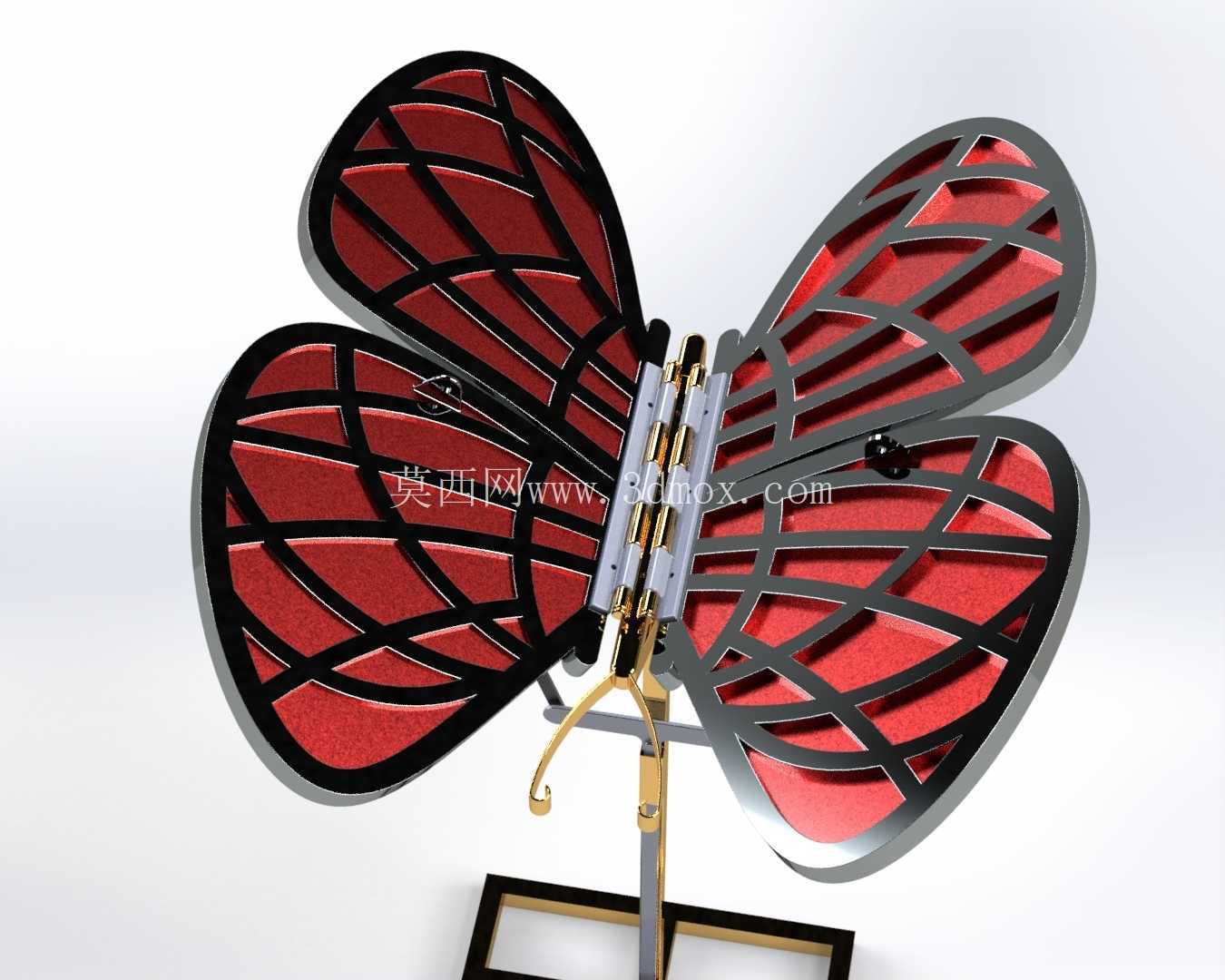

　　中轴连接部位采用隐藏式铰接结构，所有连接销轴都做了沉头处理，外部不会露出突出的紧固件，保证整体外观的流畅性；中轴下方预留了标准的安装接口，可直接适配直径10mm的标准金属支撑杆，支撑杆底部配套方形配重底座，底座的重量经过配平计算，即使翅翼处于最大开合角度，整体结构的重心也始终落在底座支撑面范围内，不会出现倾覆问题。安装边界方面，整体结构完全展开时的横向最大宽度为220mm，纵向最大高度（含底座）为180mm，底座的安装平面尺寸为60mm*60mm，不管是放置在桌面展架，还是嵌入到大型展陈装置的安装位，都不需要额外预留过多的操作空间。

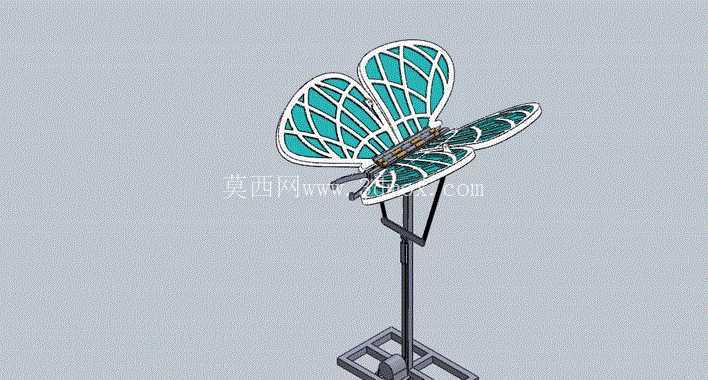

　　从功能特性来看，静态放置时，这款结构可作为工艺装饰件，镂空结构在光线照射下会形成层次丰富的投影效果，适配不同的展示场景；如果加装微型驱动模块，铰接副的阻尼经过调校，振翅动作的频率可以控制在每秒1-2次，和真实蝴蝶的振翅频率接近，不会因为动作过快显得生硬，也不会因为过慢失去动态感。设计过程中特意规避了复杂的异形曲面，所有结构件都可以通过常规的激光切割、3D打印或者钣金折弯工艺实现加工，不需要特殊的定制刀具，加工门槛低，普通的机加工工作室就可以完成全套零件的制作。

　　翅翼与中轴的连接位置做了限位结构，翅翼的最大开合角度被限制在35度以内，避免摆动幅度过大导致铰接部位出现结构干涉，同时也能防止驱动过程中翅翼超过弹性形变极限出现断裂。每片翅翼的网格筋条交接处都做了R0.5的圆角过渡，既可以减少加工时的应力集中，也能避免尖锐边角带来的安全隐患，哪怕是作为科普教具面向低龄群体展示，也不会出现划伤风险。中轴部位的触须采用弹性金属丝制作，具备一定的形变能力，受到外力触碰后可以自动复位，不会因为轻微的碰撞就出现永久变形。

　　实际应用中，这款结构除了单独作为摆件使用，还可以多只组合排布，通过统一的驱动系统控制，形成集群式的动态仿生展示效果，应用在自然主题展馆、科技互动展区时，能比静态展板有更强的视觉吸引力。结构的所有连接部位都采用模块化设计，单个翅翼如果出现损坏，可以单独拆卸更换，不需要整体报废，降低后期的维护成本。底座与支撑杆之间采用螺纹连接，不需要额外的紧固件，安装拆卸都很方便，运输过程中可以拆分收纳，减少包装体积，降低物流过程中的磕碰损坏概率。
