1:2.3比例NAA微型圆柱三射结构件

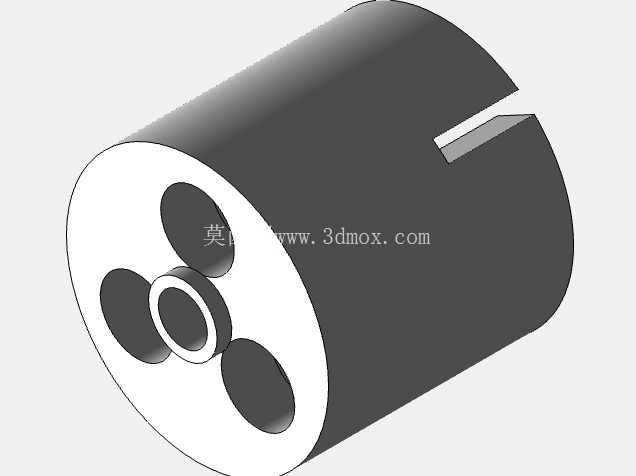

　　这类微型圆柱三射结构件，最初的设计需求来自小口径轻量器械的配套适配场景，主要用于紧凑型发射机构的核心腔体承载，在微型自卫器械、口袋型发射装置的结构体系中，承担着多通道弹容排布、击发行程导向、构件同轴定位的核心作用。不同于常规圆柱类零件的单腔体设计，该结构采用端面三孔均布的排布逻辑，三个通孔沿中心轴孔呈120°夹角均匀分布，中心轴孔用于容纳击发组件的传动杆，三个周边通孔分别对应单发弹体的容纳腔，这种排布方式在有限的圆柱外径范围内，最大化利用了径向截面空间，相比单腔体结构在同直径下可实现三倍的容弹量，同时不会额外增加轴向的长度尺寸，适配微型器械对紧凑性的严苛要求。

　　从设计思路层面看，该结构的圆柱外圆并非完整的整圆结构，侧壁开设的轴向通槽是核心的功能结构，这个通槽用于配合外部的定位销实现构件的周向锁止，避免构件在击发过程中出现周向转动，保证三个弹腔能够精准对齐击针的运动轴线，通槽的宽度与深度经过反复校核，既保证锁止的可靠性，又不会过度削弱圆柱侧壁的结构强度，避免在击发瞬间的高压冲击下出现侧壁开裂的问题。端面的三个弹腔与中心轴孔之间设置了均匀的壁厚，壁厚取值经过受力仿真验证，能够承受击发时的瞬时冲击力，同时不会因为壁厚过大导致整体重量超标，适配微型器械对轻量化的要求。

　　在安装边界层面，该构件的外圆尺寸与配套的器械外套管采用间隙配合，配合公差选取H7/g6的精度等级，既保证构件能够顺畅装入外套管，又不会出现过大的径向晃动，避免击发时出现弹腔偏移的问题。轴向的安装定位依靠圆柱端面的台阶面实现，台阶面与外套管内的定位台贴合，保证构件的轴向位置精度，击发组件的传动杆穿过中心轴孔后，端部的限位结构与构件端面贴合，限制构件的轴向窜动。三个弹腔的内径尺寸与对应弹体的外径采用小间隙配合，保证弹体能够顺畅装入弹腔，同时在击发过程中不会出现弹体倾斜的问题，弹腔的入口处做了微小的倒角处理，方便装填时弹体的快速导入，减少装填时的卡顿问题。

　　从实际应用场景来看，这类结构件主要适配1:2.3比例的NAA系列微型转轮类器械，这类器械通常用于便携防卫场景，对整体尺寸的控制极为严苛，整体长度不超过成年人手掌的宽度，直径与普通成年人的手指相当，因此内部的每一个构件都需要在满足功能要求的前提下尽可能压缩尺寸。该三射结构件作为核心的容弹构件，其圆柱外形能够最大化利用器械外套管的内部空间，相比传统的转轮结构，不需要额外的转轮转动间隙空间，能够进一步缩小器械的整体外径，提升便携性。同时圆柱侧壁的通槽结构还兼顾了退壳的辅助功能，当需要退出弹壳时，可通过外部的顶杆穿过通槽，将弹腔内的弹壳顶出，不需要额外设置退壳机构，进一步简化了整体结构，减少了零件数量，降低了微型器械的装配难度与故障概率。

　　在结构强度设计上，该构件的材质通常选用高强度铝合金或者不锈钢材质，根据使用场景的不同进行选择，铝合金材质的构件重量更轻，适合日常便携携带的场景，不锈钢材质的构件强度更高，适合高频次使用的场景。三个弹腔的内壁粗糙度要求达到Ra1.6以下，减少弹体在弹腔内运动时的摩擦阻力，保证击发时弹体能够顺畅射出，中心轴孔的内壁粗糙度要求达到Ra0.8，保证传动杆在轴孔内运动时的顺畅性，避免出现卡滞的问题。圆柱外圆的粗糙度要求达到Ra1.6，保证与外套管配合时的滑动顺畅性，同时减少配合间隙的泄漏问题。

　　从建模逻辑来看，该结构的建模首先以中心轴线为基准，绘制圆柱的外圆轮廓，拉伸生成基础的圆柱实体，之后在端面绘制中心轴孔与三个均布的弹腔轮廓，通过拉伸切除生成对应的孔位，之后在侧壁绘制通槽的轮廓，拉伸切除生成锁止通槽，最后对所有的锐边进行倒圆角处理，避免应力集中的问题，同时去除加工后的毛刺，避免装配时划伤操作人员或者其他配套构件。建模过程中需要重点保证三个弹腔的位置度要求，位置度公差控制在0.02mm以内，保证每个弹腔都能够精准对齐击针轴线，避免出现击发偏位的问题，中心轴孔与外圆的同轴度公差控制在0.015mm以内，保证传动杆的运动与外圆的安装基准保持同轴，提升整体机构的运动可靠性。
