镂空格栅式管状熔接结构设计

项目分类:通用机械零部件 发布时间:2024-11-12 ID:790792
  • 镂空格栅式管状熔接结构设计
  • 镂空格栅式管状熔接结构设计

  这类镂空格栅管状结构,在流体整流、换热支撑、轻质承载构件领域有着非常广泛的落地场景,不少需要兼顾通透率与结构强度的管路配套场景,都会用到这类非实心的管状构件。做这类结构的三维设计时,首先要明确的是安装边界的约束:常规适配的管路对接端需要和标准环形法兰匹配,端部的连接环厚度要控制在对接面的密封要求范围内,不能因为格栅结构的镂空特性导致端部密封面出现压合变形,所以端部的实心环段宽度需要根据对接压力做对应核算,保证螺栓锁紧时端面压强均匀分布在密封环带上。

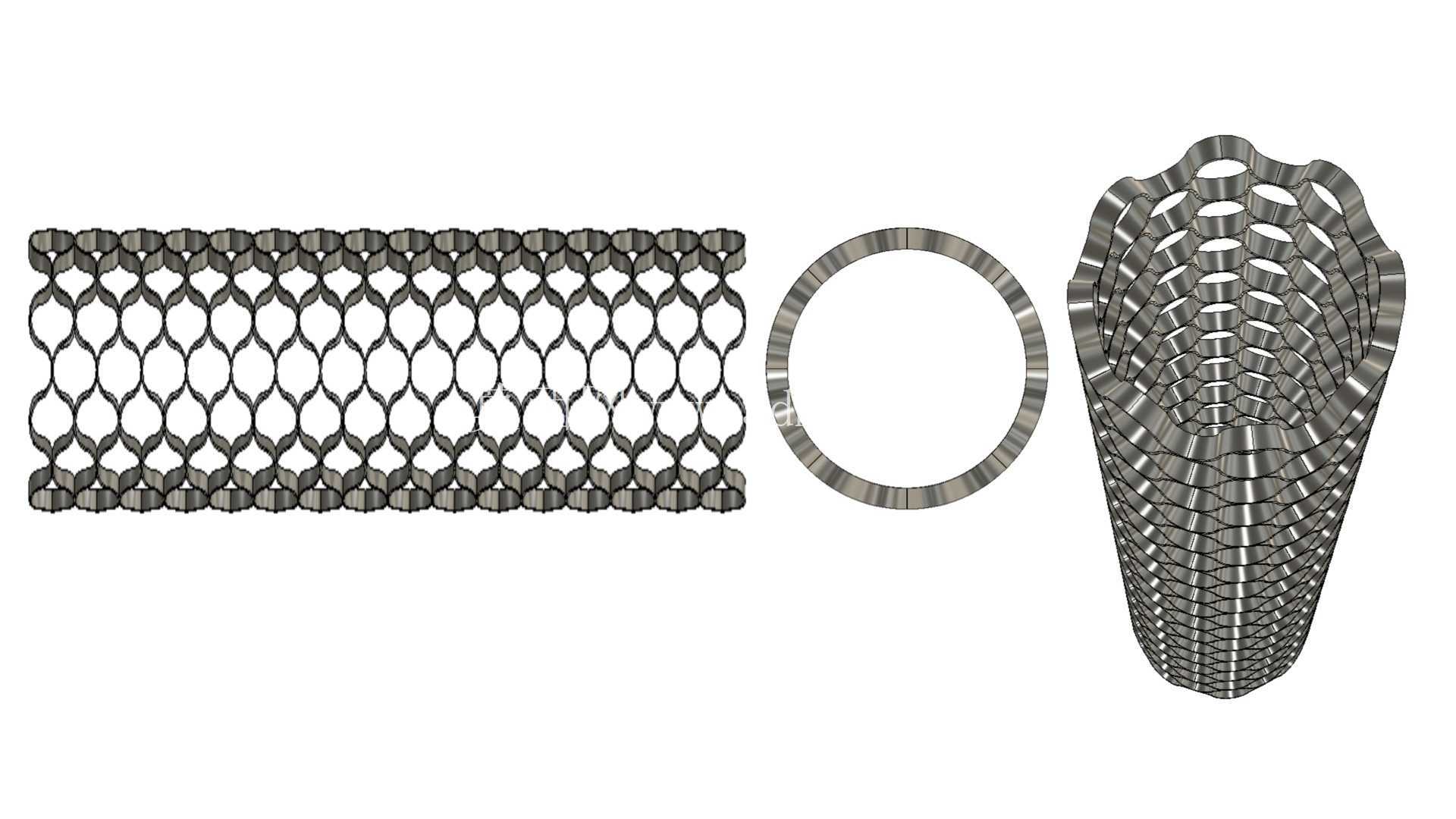

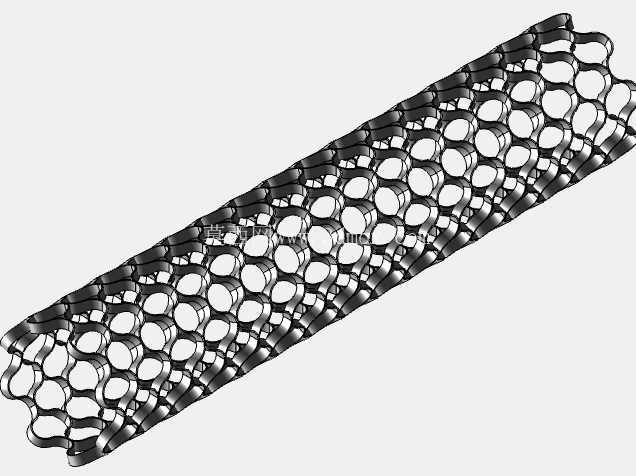

  从功能特性来看,这种连续菱形网格的格栅排布,相比冲孔网管有着更优的应力分布表现,每一个网格单元的连接节点都是圆弧过渡,不存在冲孔工艺带来的切口应力集中问题,在承受轴向压缩或者径向挤压载荷时,应力会沿着连续的格栅肋条均匀传递,不会在孔位边缘出现裂纹起始点。设计时肋条的截面尺寸需要根据实际工况载荷核算:如果是用于流体整流场景,肋条宽度可以适当收窄,提升通流面积占比,通流率可以做到85%以上,远高于同规格冲孔网管的60%通流率;如果是用于换热组件的内支撑管,肋条厚度需要匹配换热管的弯折曲率,保证格栅管插入换热管束内部时,肋条表面和换热管外壁的接触是线接触,不会出现大面积接触遮挡换热面的问题。

  结构的成型逻辑是基于熔接工艺做的参数化设计,每一圈格栅单元都是由独立的环形肋条通过错位熔接连接成整体,相邻两圈的菱形网格顶点完全对齐,熔接节点位置做了小圆弧凸起处理,既可以保证熔接时的熔接面积足够,避免虚焊导致的结构散架,也能让整个管体的弯折性能更均匀——当需要把直管段弯折成锥形或者弧形段时,每个熔接节点都能产生微小的相对转动,不会因为整体刚性过大导致弯折处肋条断裂。做三维建模时,需要先绘制单圈格栅的截面轮廓,通过环形阵列得到整圈的单元结构,再沿着轴向做等距或者变距阵列,变距阵列时要注意锥形段的肋条长度渐变,保证从大直径端到小直径端过渡时,每个菱形网格的内角偏差控制在5度以内,避免局部网格过密或者过疏导致结构刚度不均。

  安装尺寸方面,这类格栅管的端部连接环外径公差需要控制在h7级别,和对接的外套管间隙配合,装配时可以直接插入套管后做周向点焊固定,不需要额外做定位结构;管体的整体直线度每米长度偏差不超过1mm,保证长管路装配时不会出现卡滞。如果是用于过滤场景的前置整流段,格栅的网格间隙需要根据后端过滤元件的孔径做匹配,网格间隙要大于过滤孔径,避免大颗粒杂质卡在格栅网格上造成堵塞,同时格栅的朝向要和流体流向呈一定角度,让流体经过格栅时产生微小的旋流,提升后续过滤或者换热的效率。

  在做结构强度校核时,要重点关注径向载荷下的变形量,因为镂空结构的径向刚度相比实心管低很多,当外部有抱箍安装或者侧向冲击载荷时,肋条的抗弯截面模量需要满足变形量不超过管径1%的要求,避免管体变形后通流面积骤减。另外熔接节点的强度需要单独校核,每个节点的熔接深度要达到肋条厚度的60%以上,保证在承受轴向拉力时,节点位置的断裂拉力不低于肋条本身的抗拉强度,不会出现节点先于肋条断裂的情况。这类结构相比传统的冲孔网管或者编织网套,还有一个明显的优势是整体刚性更好,不会像编织网套那样在轴向拉力下出现明显的伸长变形,尺寸稳定性更强,适合对安装尺寸精度要求较高的管路配套场景。
