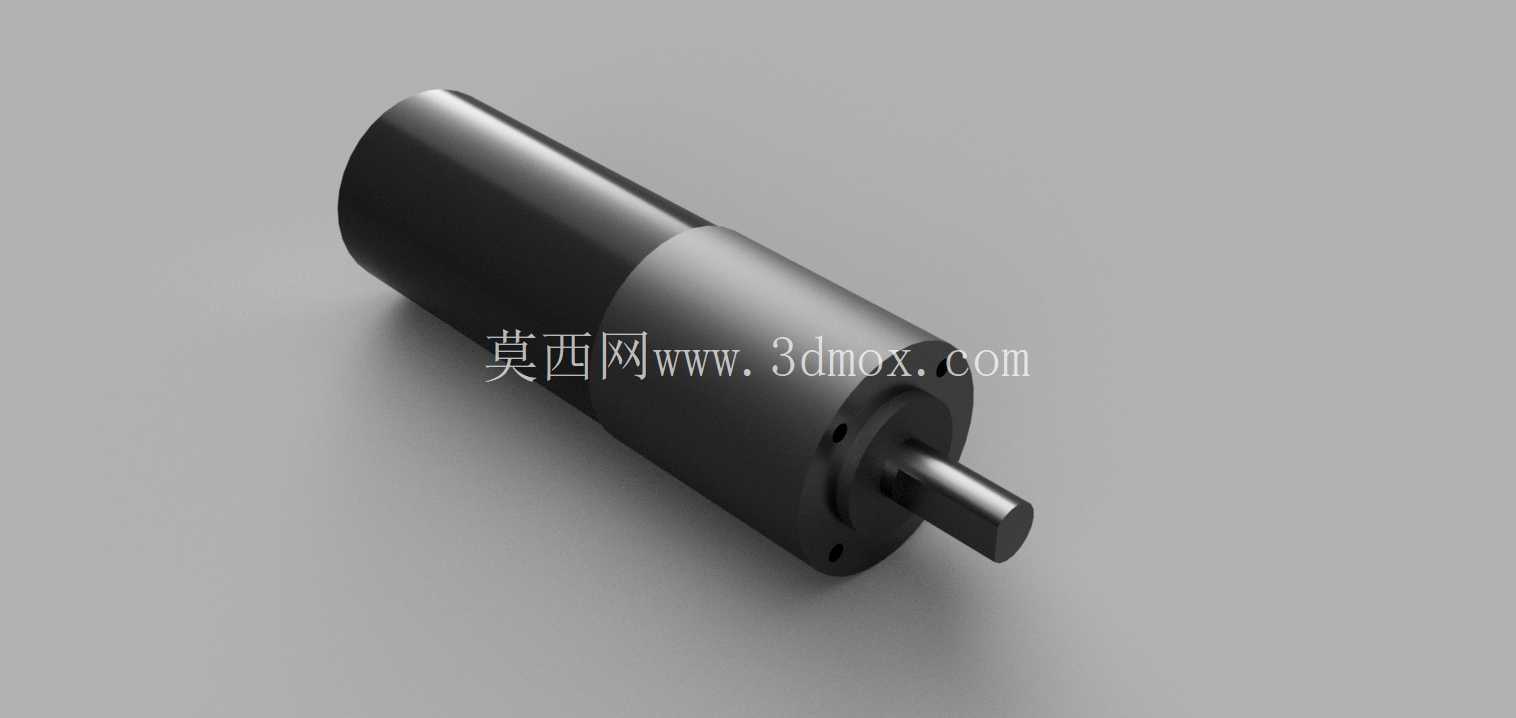

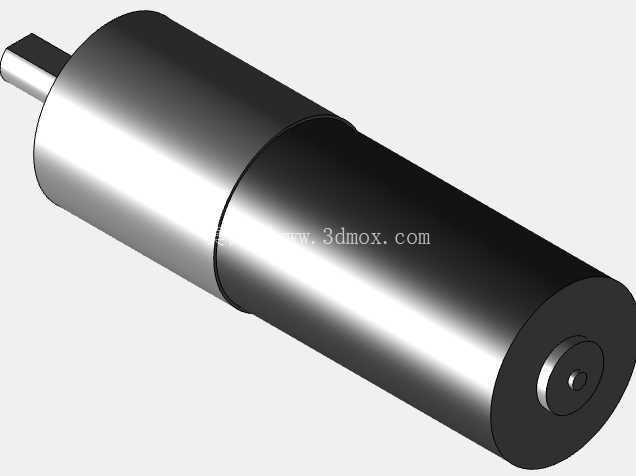

轴径5.5毫米紧凑型直流行星减速电机

　　做小型自动化设备结构选型的时候，经常会遇到安装空间极度受限，但又需要稳定低转速大扭矩输出的场景，这款轴径5.5mm的紧凑型减速直流电机，就是针对这类窄空间传动需求设计的动力单元。从实际应用场景来看，这类小尺寸减速电机常出现在桌面级小型机械臂关节驱动、小型巡检机器人轮组动力、精密送料机构的辊子驱动、实验室小型流体泵动力端、智能门锁锁舌驱动、小型云台转动驱动这类场景里，这些场景的共性就是安装腔体的径向尺寸预留极小，同时不能接受电机本体过长占用过多轴向空间，还要保证输出轴能承受一定的径向负载，不会因为传动带张紧或者齿轮啮合的径向力出现轴变形、轴承过早磨损的问题。

　　从产品功能特性来看，这款电机集成了行星减速级与直流驱动电机本体，不需要额外搭配独立减速箱，省去了用户自行做电机与减速箱同轴度装配的工序，一体化的结构也能避免分体装配带来的传动效率损失、连接松动等问题。输出轴直径为5.5mm，这个轴径尺寸刚好匹配市面上多数小型同步带轮、微型齿轮、小型联轴器的安装孔径，不需要额外做轴套转接就能直接装配常用的小型传动零件，轴端采用平直光轴带扁位的结构，通过顶丝锁紧就能实现传动件的周向固定，装配工序简单，不需要做复杂的键连接加工，适合小批量设备的快速装配调试。电机本体为圆柱形结构，这种外形的最大优势是安装适配性强，不管是采用圆孔抱紧式安装，还是用卡箍侧面锁紧固定，都能获得比较好的同轴定位精度，不会出现方形电机安装时容易出现的定位偏斜问题。

　　从设计思路层面拆解，这款电机在结构布局上把减速级布置在输出端靠近轴伸的位置，驱动电机本体在尾部，这样的布局可以让输出端的轴承尽可能靠近传动负载安装点，缩短轴伸的悬臂长度，提升输出轴的径向负载能力，避免因为悬臂过长导致轴承受力过大提前失效。电机外壳上预留的安装孔位分布在减速端的法兰面上，孔位的节圆尺寸与本体直径做了匹配，不会因为安装孔突出本体外圆额外占用径向安装空间，用户在设计安装腔体的时候，只需要按照电机外圆尺寸预留容纳空间，再在安装端面做对应的螺纹孔就能完成固定，不需要额外设计复杂的安装支架。在尺寸边界上，这款电机的整体径向尺寸控制得非常紧凑，圆柱形本体的外圆没有突出的接线端子或者安装凸耳，接线可以从尾部端面中心引出，进一步压缩径向占用空间，轴向总长度也控制在小尺寸设备能容纳的范围内，不会因为电机过长导致设备整体厚度超标。

　　实际选型使用的时候需要注意，这类集成减速箱的微型电机，安装时要避免敲击输出轴，敲击的冲击力会直接传递到减速箱内部的行星齿轮与轴承上，容易造成齿轮崩齿、轴承移位的问题。做传动连接的时候，要保证被驱动零件与电机输出轴的同轴度，哪怕是很小的同轴度偏差，在高转速运转时也会产生额外的径向振动，不仅会带来运行噪音，还会加速轴承磨损，缩短电机的实际使用寿命。另外在设计安装结构时，要给电机本体预留一定的散热空间，虽然这类小功率电机的发热量不大，但如果完全密封在没有空气流通的腔体内，长时间连续运转还是会出现温度过高导致磁钢退磁、扭矩下降的问题。这类微型减速电机的输出扭矩经过减速级放大之后，完全能满足小型机构的驱动需求，不需要额外增加减速传动链，能有效简化整体设备的结构设计，减少传动环节的零件数量，降低设备的装配复杂度与后期维护成本，对于空间受限的小型机电产品来说，是非常合适的集成化动力解决方案。
