小型FPV穿越机外转子无刷动力电机

　　做航模动力配套快八年，经手的外转子无刷电机少说也有两百多款，眼前这款适配小型穿越机的动力单元，是近两年花飞、竞速类FPV机型里用得比较多的规格。先从实际应用场景说，这类电机主要搭载在2.5寸到3寸轴距的牙签机、花飞机架上，也有不少玩家把它改到轻量化室内航拍机上，核心作用就是把电调输出的三相交流电转化为旋转扭矩，带动螺旋桨产生拉力，克服机身自重完成起飞、机动、悬停等飞行动作。不同于大载重航拍机用的低KV大扭矩电机，这类小尺寸外转子电机的KV值普遍偏高，适配小直径三叶桨的时候，油门响应速度快，做横滚、破S、急停这类特技动作时跟手性更好，不会出现动力迟滞的问题。

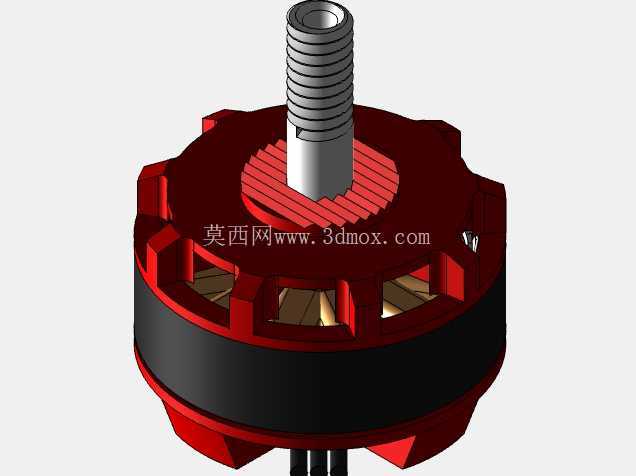

　　从结构设计思路来看，这款电机采用典型的外转子架构，定子绕组固定在中心基座上，转子外壳集成磁钢直接和输出轴固连，相比同尺寸内转子电机，它的扭矩输出半径更大，不需要额外搭配减速齿轮组就能直接驱动螺旋桨，传动效率能做到九成以上，也省去了齿轮维护、扫齿更换的麻烦。输出轴采用带螺纹的不锈钢材质，轴径对应常规M5螺旋桨安装孔位，轴端的扁位设计是为了搭配桨帽锁紧时防止跟转，很多新手装机的时候容易忽略这个扁位，直接硬拧桨帽最后把轴拧弯，其实只要对准扁位放桨垫，锁紧力度控制在合适范围，飞行动作再猛也不会出现射桨的问题。转子外壳做了周向的镂空开窗，一方面是为了减轻整体自重，另一方面飞行过程中气流可以直接穿过开窗带走定子绕组产生的热量，连续大油门飞行的时候绕组温升能比全封闭外壳低十五度左右，有效避免高温退磁的问题。外壳的凸台结构是和机架安装位匹配的定位止口，四个安装孔位对应16mm×16mm的标准孔距，这是小型穿越机的通用安装尺寸，不用额外做转接件就能直接装到主流碳纤机架上，安装的时候要注意在电机和机架之间垫一层减震橡胶垫，抵消电机高速旋转带来的高频振动，避免振动传递到飞控、图传模块上引发画面果冻或者飞控陀螺仪漂移。

　　再说到安装边界的细节，电机底部的出线槽做了斜角导向，焊接电调线的时候不会把线皮压在安装面下面，很多装机烧电机的故障，都是因为安装时夹破了漆包线的绝缘层导致短路，这个小结构能规避不少新手装机的低级失误。定子部分的硅钢片采用0.2mm厚度的薄料叠压，相比常规0.35mm的硅钢片，高频工作下的铁损更低，大油门拉烟的时候效率衰减更小，绕线采用多股并绕的方式，兼顾了低内阻和大电流通过能力，持续电流承载能力能满足3S到4S锂电池的供电需求，搭配40A左右的四合一电调就能完全释放动力。转子磁钢采用高牌号的钕铁硼材质，表贴式固定在转子内壁，磁钢和定子之间的气隙控制在0.2mm左右，气隙太小容易在摔机后转子变形蹭定子，气隙太大则会导致磁通量损失、效率下降，这个间隙值是经过多轮跌落测试、动力测试后平衡出来的最优值，日常飞行动作里的轻微磕碰不会导致扫膛问题。

　　实际选型的时候要注意，这款电机的输出轴长度是适配常规桨垫+桨帽的安装高度的，如果要加装快拆桨座，需要额外确认轴的剩余啮合长度，避免桨座固定不牢引发射桨。日常维护也比较简单，每次飞行结束后检查转子轴承有没有进沙，定期给轴承滴少量轻质润滑油，就能保证长时间运转的顺滑度，不要用高压水枪直接冲电机，不然水进到轴承里会导致润滑脂失效，运转噪音变大还会增加不必要的动力损耗。
