带制动功能80规格伺服电机结构

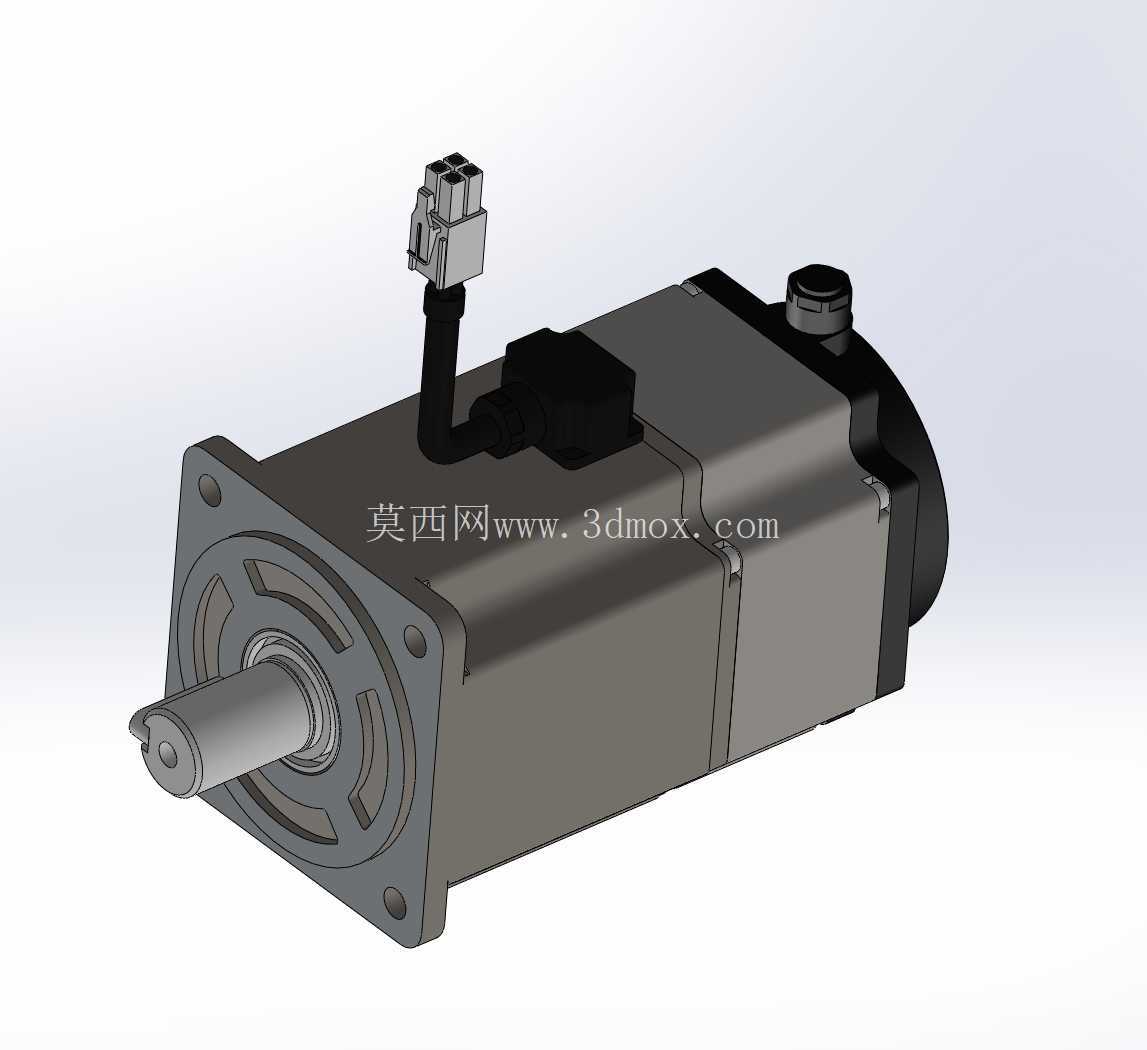

　　这款带制动器的伺服驱动单元，在自动化产线的垂直轴传动场景中适配性极强，比如常见的皮带线提升工位、小型桁架机械手的Z轴模组、贴装设备的上下料执行端，都需要这类带断电制动功能的伺服单元来避免负载下坠，保障设备停机状态下的位置保持精度。从结构设计来看，本体采用方形法兰安装基准，法兰端的安装孔位遵循80系列伺服的通用安装规范，输出轴为标准光轴带键槽结构，可直接匹配同步轮、联轴器、行星减速机等常规传动连接件，不需要额外做转接法兰加工，能大幅缩短设备组装时的机械适配周期。

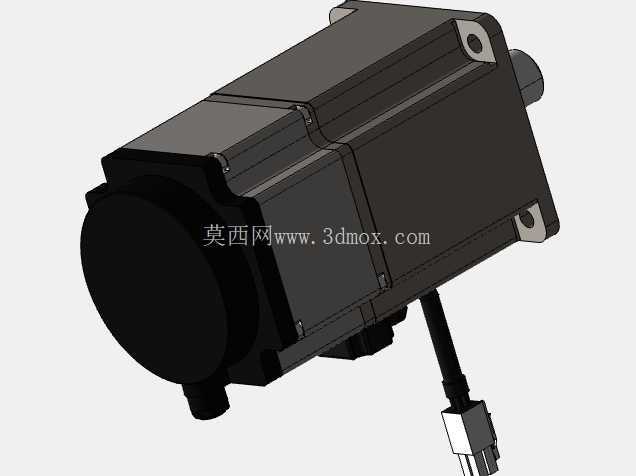

　　尾部集成的失电式制动器模块，和电机本体做了同轴集成设计，没有额外突出的不规则结构，不会占用电机径向的额外安装空间，在布局紧凑的设备内腔里安装时，不需要为制动器预留单独的避让空间，制动器的供电线缆和电机动力线、编码器线做了分路引出，接插件采用工业级快插结构，接线时能快速区分动力、制动、编码三路线路，避免现场接线错接导致的器件损坏。编码器端布置在电机非轴伸端的侧上方，防护盖采用可拆卸式结构，后期如果需要做编码器零点校准，不需要拆解电机本体的端盖，只需要拆开编码器侧的防护盖板就能操作，降低了后期维护的拆解难度。

　　从安装边界来看，本体的总长度控制在同功率带制动伺服的常规尺寸范围内，径向最大轮廓不超过法兰安装面的外切圆尺寸，安装时只要按照法兰孔位做安装板的开孔设计，就不会出现本体和周边结构干涉的问题。轴伸端的台阶尺寸做了公差优化，和联轴器配合的轴段公差控制在h7级别，装配时不需要额外修磨就能实现顺畅装配，同时能保证传动过程中的同轴度，减少高速运转时的径向跳动。电机外壳采用一体拉伸的铝型材壳体，表面做了散热筋结构设计，在额定转速下持续运转时，能通过壳体的散热筋把绕组产生的热量快速散出，不需要额外加装散热风扇就能满足额定工况下的散热需求，进一步缩小了电机的整体长度尺寸。

　　在实际选型适配时，这款伺服单元可以匹配750W功率段的驱动模块，额定扭矩输出能满足大部分中小型自动化设备的传动需求，制动器的保持扭矩和电机额定扭矩做了匹配设计，断电状态下能牢牢锁住输出轴，即使垂直挂载额定负载也不会出现溜轴下滑的情况，在突然断电的异常工况下，能避免负载下坠砸坏工装或者产品，提升设备运行的安全系数。出线端的接插件采用防呆设计，不同功能的接插件插口形状做了区分，现场装配时不会出现插错接口的问题，线缆的弯曲半径做了优化，在电机随运动模组做往复移动的场景下，线缆反复弯折也不容易出现线芯断裂的问题，能拖链场景下的长期使用需求。

　　端盖部分采用铸铁材质加工，安装孔位内嵌了钢质衬套，反复拆装也不会出现铝质螺纹滑牙的问题，输出轴的前端加装了骨架油封，能阻挡设备运行环境中的切削液、粉尘进入电机内部，在机加工上下料、打磨工位这类有粉尘和少量切削液飞溅的场景下，也能稳定运行，不需要额外加装电机防护套。制动器的动作响应时间控制在毫秒级，设备触发急停信号时，制动器能快速抱闸锁住轴系，避免轴系在惯性作用下继续转动，提升设备急停时的位置控制精度，减少急停过程中的位置偏移量，对于需要频繁启停、定位精度要求高的工位来说，这种快速响应的制动特性能大幅提升设备的重复定位稳定性。
