PIC24FJ128GA106核心控制电路板设计

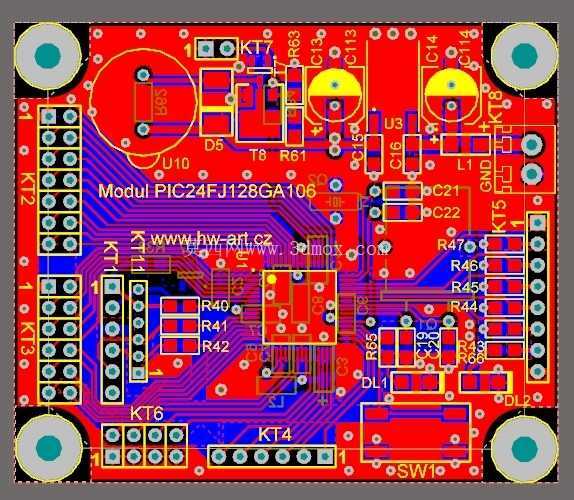

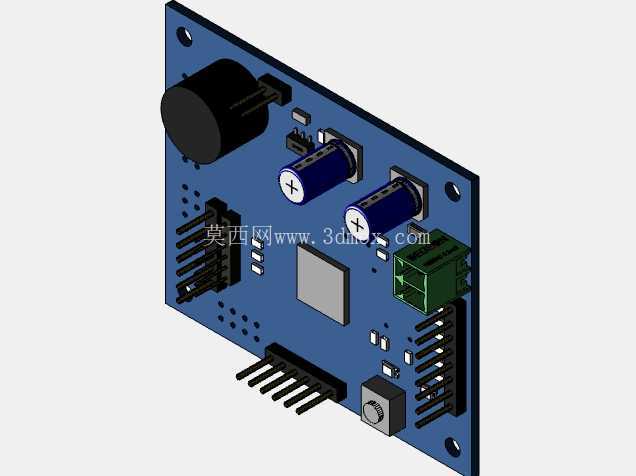

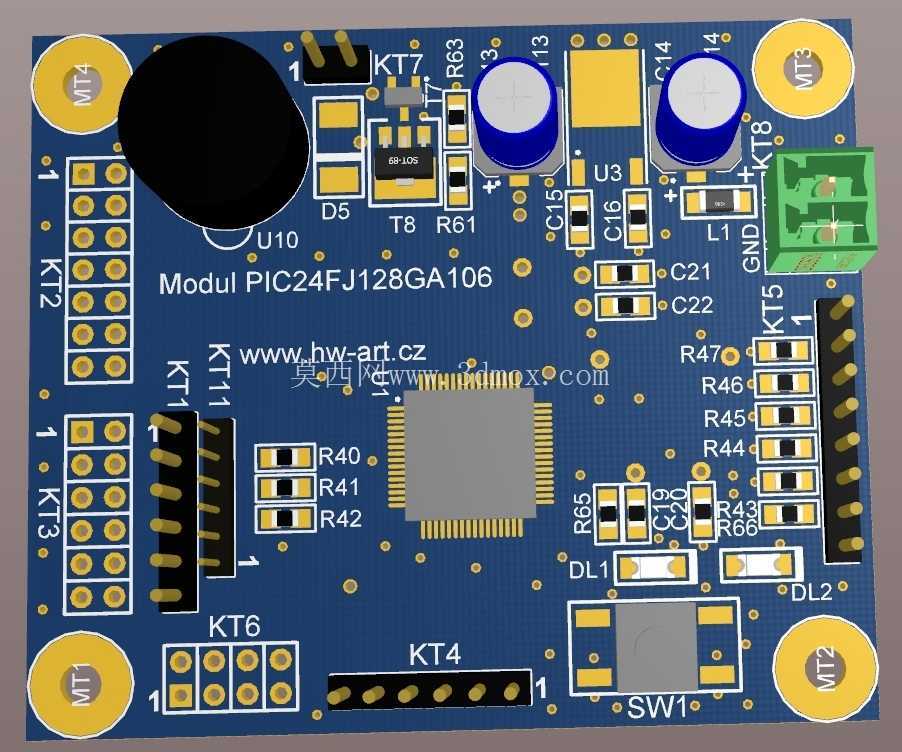

　　这款控制板的设计围绕PIC24FJ128GA106主控芯片展开，在工业控制、小型智能设备、嵌入式开发验证场景中都有适配空间，日常做小功率电控单元开发时，这类集成度适中的控制板能省去大量外围电路搭建的工作量。从实际使用角度看，板载集成的蜂鸣器可直接实现故障报警、操作提示的音频输出，不需要额外外接发声元件，两个直插电解电容分别布置在电源输入回路与主控供电支路，容值选型匹配芯片工作电流波动需求，能有效滤除电源纹波，避免主控因供电不稳出现程序跑飞的问题。板边布置的多组排针接口按照功能分区排布，电源引脚、IO引脚、通信引脚做了物理间隔，接线时不容易出现误接短路的问题，绿色的接线端子用于大电流电源输入，相比排针的载流能力更强，适配外部直流供电的接入需求。设计时充分考虑了安装边界，板体采用规则矩形轮廓，四个角预留了标准安装孔位，孔位间距符合通用小型电控模块的安装尺寸规范，可以直接固定在标准DIN导轨适配的安装座上，也能通过铜柱固定在设备内部的安装平面，安装时不需要额外做板体切割改造。板上的元件布局遵循信号流向规则，主控芯片布置在板体中心区域，缩短了到各个外围元件的走线长度，减少信号传输过程中的干扰，电源输入回路的元件集中布置在接线端子附近，大电流走线做了加宽处理，避免长时间工作时走线过热。复位按键布置在板边易操作的位置，设备调试时可以直接触按完成复位操作，不需要额外外接复位按钮。从结构设计细节看，所有直插元件的引脚伸出长度都控制在波峰焊工艺允许的范围内，贴片元件的焊盘尺寸匹配元件封装公差，量产时不会出现虚焊、连焊的工艺问题。板体的厚度选用常规1.6mmFR4板材，兼顾结构强度与成本控制，表面阻焊层选用哑光蓝色，既可以在生产时辅助识别焊接缺陷，也能在长期使用中减少焊盘氧化的概率。在实际设备集成场景中，这款控制板可以作为小型交流稳压设备的核心控制单元，通过IO口采集电压采样电路的信号，输出控制信号调整稳压回路的输出参数，板载的蜂鸣器可以在输出电压异常时触发报警，多组排针可以外接显示模块、按键模块实现人机交互功能，不需要额外扩展过多外围电路。设计时也考虑了调试便利性，板上预留了程序下载接口的排针位置，开发阶段可以直接连接编程器完成程序烧写与在线调试，不需要拆解板体。元件排布时特意将发热相对明显的元件与主控芯片保持了足够的安全间距，避免热量集中传递到主控芯片影响工作稳定性，板上预留的透气孔位可以辅助空气流通，带走板上元件工作产生的热量，在密闭设备舱内安装时也能维持合理的工作温度。
