交流稳压器内置压力承载结构件

　　做交流稳压器结构设计快十二年，经手的稳压类产品结构件少说也有上百套，这次拆解复现的这款内置压力承载板，是中小功率壁挂式交流稳压器里最容易被忽略但直接决定整机寿命的核心结构件。很多刚入行的结构工程师做稳压器设计时，总把精力放在线圈排布、散热风道、控制面板造型上，往往忽略了内部承载结构的力学合理性，最后做出来的样机运输过程中线圈移位、接线端子松脱的问题层出不穷，根源就在这块承载板的设计没做足边界考量。

　　先讲实际应用场景，这类承载板主要用在额定容量5kVA到10kVA的壁挂式交流稳压器内部，安装位置在主线圈组与底壳之间，一方面要承载整个线圈组件、调压碳刷架、采样电路板的总重量，另一方面要抵消稳压器运行过程中碳刷滑动带来的周期性侧向力，还要兼顾运输过程中的振动冲击载荷，避免内部器件相对位移。之前接触过一款同类型稳压器的售后问题，就是因为承载板的加强筋排布不合理，壁挂安装后长期受重力作用出现中部下挠，导致碳刷与环形线圈的接触压力不均，输出电压波动幅度超出国标允许范围，最后整批产品召回更换结构件，损失不小。

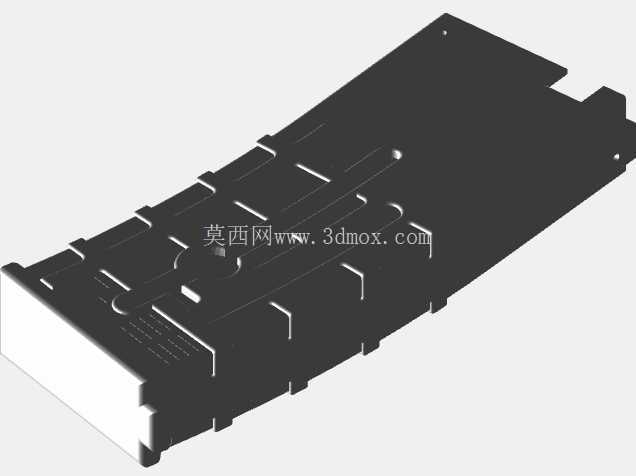

　　从功能特性上看，这款结构件采用一体化冲压折弯成型工艺，主体为薄钢板材质，表面做黑色电泳防锈处理，避免长期在柜内密闭环境下出现锈蚀掉渣影响绝缘性能。板体上排布的多道纵向凸起加强筋，不是随便画的装饰线条，每道筋的高度、宽度、间距都是经过受力仿真验证的：筋高控制在3.2mm，刚好不会与线圈底部的绝缘垫片产生干涉，筋的排布方向与壁挂安装后的重力受力方向垂直，能在板厚1.2mm的前提下，将中部最大挠度控制在0.15mm以内，完全满足线圈安装的平面度要求。板体边缘的折弯边高度为8mm，一方面提升整体抗弯模量，另一方面折弯边上预留的四个定位缺口，刚好与底壳上的凸台卡合，不需要额外打定位销就能快速完成装配定位，能减少产线装配的工时消耗。

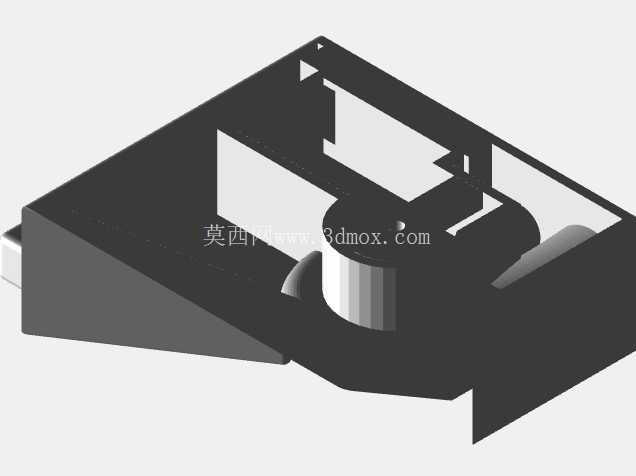

　　再讲设计思路上的细节，板体上预留的两个圆形安装孔位，位置选在整体结构的受力节点上，也就是加强筋的交汇位置，避免螺丝锁紧时出现板面凹陷。孔位周边做了微凸的翻边处理，一方面增加螺丝连接的接触面积，另一方面翻边形成的凸台能垫在线圈绝缘层与板体之间，留出0.8mm的间隙，既可以避免线圈工作时的热量直接传导到板体形成局部热点，也能给底层的绝缘纸留出形变空间，防止长期压紧后绝缘纸破损。板体一侧的异形缺口，是给调压伺服电机的走线预留的过线空间，缺口边缘做了卷边处理，不会割破导线绝缘层，之前有同行设计时没做卷边，样机做高低温循环测试时导线绝缘皮被割破，出现了短路打火的问题，这类细节在结构设计里往往决定了产品的可靠性下限。

　　关于外形尺寸与安装边界，这款承载板的整体长宽尺寸匹配对应功率稳压器的底壳内腔尺寸，长度方向预留了2mm的装配间隙，宽度方向预留1.5mm间隙，既不会因为尺寸公差导致装不进去，也不会因为间隙过大出现板体窜动。安装孔的中心距严格匹配线圈组件的安装脚尺寸，公差控制在±0.1mm，保证线圈安装后与碳刷架的同轴度偏差不超过0.2mm，确保碳刷全程与线圈表面贴合压力均匀。板体的厚度选型也做过权衡，1.2mm的板材在满足强度要求的前提下，比用1.5mm板材单台减重约120g，按年产能十万台计算，仅这一个零件就能节省12吨钢材，同时也不会因为板材过薄导致冲压时出现翘曲变形，冲压成品的平面度能控制在0.2mm以内，不需要额外做校平工序，能有效控制加工成本。

　　很多人觉得这类结构件就是一块简单的铁板，随便画个形状打几个孔就能用，实际上在配电类产品里，每一个结构细节都和整机的可靠性、寿命、装配效率直接挂钩。做三维建模的时候，不能只照着实物抄外形，要搞懂每个特征背后的设计意图，比如加强筋为什么这么排、孔位为什么在这个位置、折弯高度为什么是这个数值，只有把这些工程逻辑理清楚，建出来的模型才不是空有外形的花架子，才能真正用于后续的生产加工、仿真验证、装配干涉检查。尤其是做交流稳压器这类需要长期挂装运行的产品，结构件的力学性能、安装适配性、加工工艺性，每一项都要在建模阶段考虑周全，不然等到开模或者试产的时候再改，付出的成本会比设计阶段高几十倍。
