球团厂直链篦机用球团车三维设计

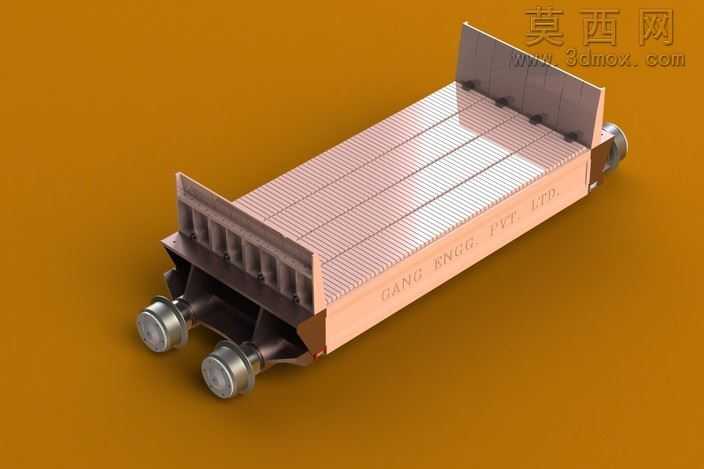

本模型为球团厂直链篦机配套使用的球团车，采用SolidWorks进行全参数化三维建模，整体建模过程严格遵循冶金设备的实际生产尺寸规范，对每一处结构细节都做了1:1还原。模型主体承载结构采用槽型厢式设计，厢体底板设置多道平行排布的承料肋条，肋条之间预留均匀间隙，既可以保证承载球团物料时的结构强度，也能够适配直链篦机的通风焙烧工艺需求，让热气流可以顺利穿过间隙接触物料，保障球团焙烧过程的受热均匀性。厢体两端设置加高挡料立板，立板与底板采用焊接式连接结构，建模时还原了立板内侧的加强筋排布，避免物料输送过程中从两端洒落，同时提升立板抗物料冲击的结构强度。走行部分采用双组轮对结构，轮对与车架之间的连接支座做了精细化建模，还原了轴承安装位、轴端固定结构的细节，轮体表面做了金属磨砂质感的材质处理，还原铸钢走行轮的真实质感。材质渲染阶段，对厢体承载面做了耐热铸钢的材质调配，呈现出高温工况下使用的金属哑光质感，表面添加了轻微的使用痕迹纹理提升真实感，轮对部分做了调质处理金属的深灰金属质感，车架连接部分做了氧化发黑的金属材质区分，不同结构部件的材质差异清晰可辨。设计过程中充分考虑球团车在直链篦机上的循环走行工况，对轮距、厢体宽度、整体高度的参数做了匹配性校核，保证模型可以直接适配直链篦机的轨道、上下料工位的尺寸要求，两端的连接结构还原了与传动链条的对接接口，可直观展示球团车在整条焙烧产线中的装配关系。模型整体结构拆分清晰，各个零部件均可单独编辑，可用于冶金设备教学、产线布局仿真、设备改造方案演示等场景，渲染阶段采用暖橙色纯色背景突出设备主体，光影采用柔和的侧上方打光，清晰展现出肋条、立板、轮对等结构的立体轮廓与细节特征，没有多余的场景元素干扰，能够让观看者快速掌握球团车的整体结构与设计特点。
