工业倒矿物料存储料斗结构设计

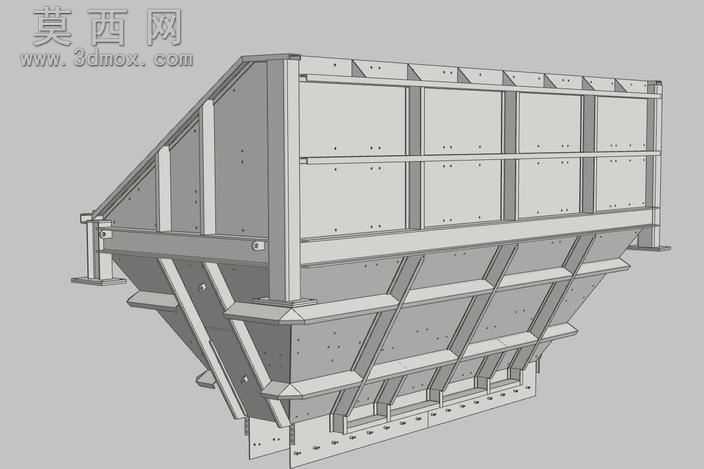

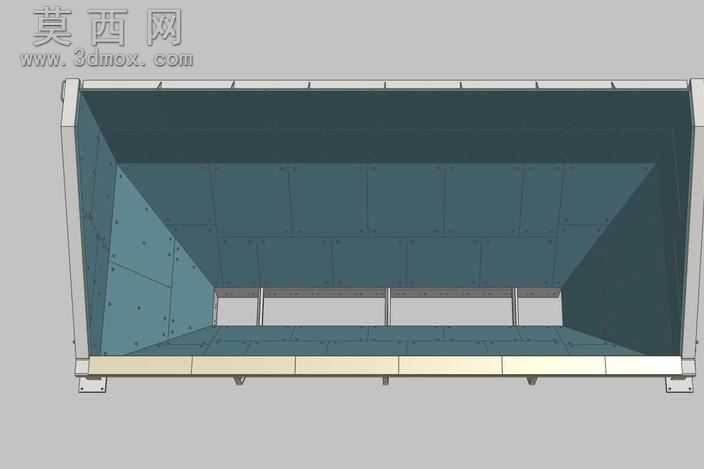

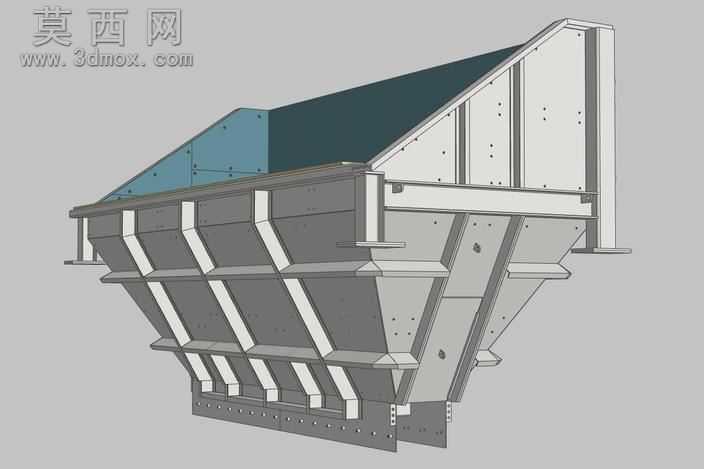

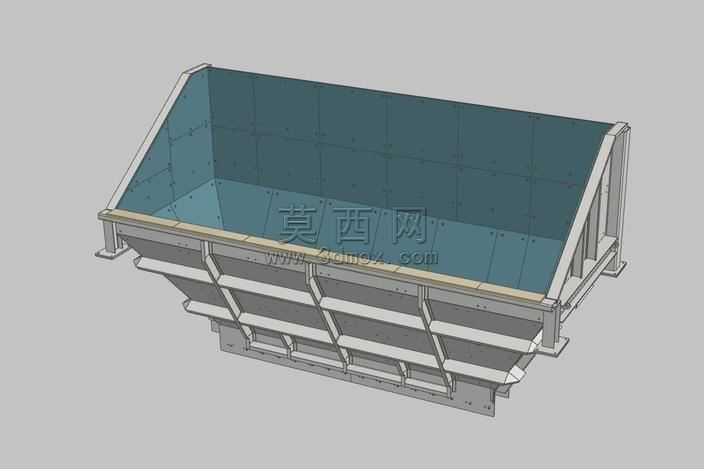

本模型为工业倒矿物料存储料斗的三维设计成果，建模阶段采用自底向上的装配设计思路，先完成各单体零部件的参数化建模，再通过配合约束完成整体装配，确保各部件间的装配公差符合工业设备设计规范。料斗主体采用上宽下窄的倒梯形敞口结构，内壁设置多块模块化耐磨衬板，衬板通过螺栓与斗体框架连接，既可以在物料冲击磨损后快速更换，也能通过衬板的排布强化斗体整体结构强度，减少物料对斗壁的直接冲刷。斗体顶部边缘设置外翻式加强边框，底部设置水平出料边与安装支座，支座预留标准安装孔位，可直接与下游输送设备或卸料闸门对接，适配选矿、矿物转运场景的连续作业需求。建模过程中对斗体的倾斜角度做了针对性优化，结合矿物散料的安息角参数设置内壁坡度，避免物料在斗内堆积架桥，保证卸料过程顺畅无残留。材质渲染阶段，斗体框架采用工业常用的碳素钢材质表现，表面做哑光防锈漆质感处理，内壁衬板采用高耐磨合金钢材质，呈现出略带磨砂的金属质感，底部安装支座做镀锌防锈的亮面金属效果，通过不同材质的区分清晰展现各部件的功能属性。结构设计上充分考虑了设备的承重需求，斗体侧壁设置横向与纵向的加强筋结构，分散物料装载时对斗壁的侧向压力，整体结构兼顾了轻量化与结构强度，可满足大吨位矿物物料的临时存储与倒运卸料作业需求，模型完整还原了料斗的所有结构细节，可直接用于后续的工程出图、结构仿真验证以及生产制造参考。
