跳汰机核心功能组件结构设计方案

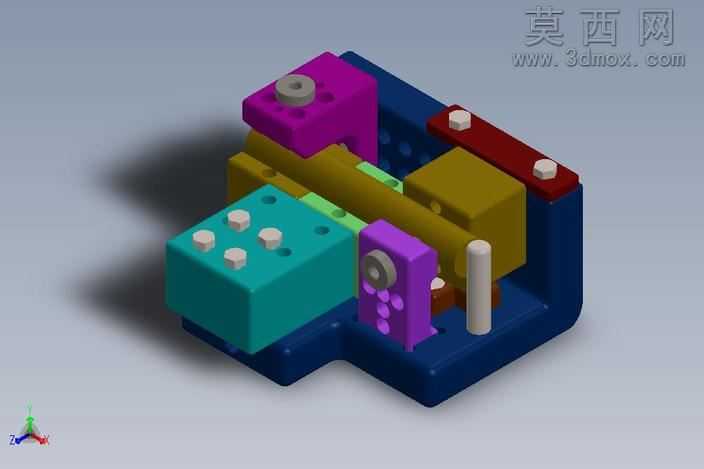

本套跳汰机组件采用三维参数化建模方式完成整体搭建，建模过程中严格遵循机械装配的公差配合规范，对每一个功能部件的尺寸、装配间隙、运动行程都做了精准的参数约束，确保各部件在装配后不存在干涉问题，可完整还原设备的实际运行动作逻辑。建模阶段先从底座基体开始搭建，深蓝色底座作为整个组件的承载基础，采用一体化的槽型结构设计，预留了各功能模块的安装定位槽与螺栓孔位，保证上层部件安装时的定位精度，避免装配错位。底座上方依次排布不同功能的模块单元，青绿色模块为进料调节组件，表面设置的多组圆柱形凸台为调节旋钮的安装位，可通过旋钮调整进料通道的开合幅度，适配不同粒度的待分选物料；紫色模块包含两组独立单元，分别为气动控制单元与出料导流单元，表面的圆形凸点为气路接口的标识位，侧面的圆形结构为气动活塞的安装位，可通过气压驱动实现分选过程中的脉动动作；棕黄色的横向传动轴贯穿中部的功能腔体，承担动力传输的作用，将外部驱动的动力传递到各分选执行部件，传动轴两端设置了耐磨衬套的安装位，可降低长期运行过程中的轴体磨损，延长部件使用寿命；橄榄黄色的块状部件为重料排出口的控制闸板，可通过上下位移调整重料的排出速度，与进料调节组件配合实现分选参数的灵活调整；顶部的玫红色模块为顶部压紧组件，通过螺栓与底座连接，将中部的功能腔体牢牢压紧，避免设备运行过程中出现腔体漏料、部件松动的问题；红色长条压条为侧边密封组件，通过内六角螺栓固定在底座侧边，对腔体侧边的缝隙进行密封，保证分选过程中的水压稳定。渲染阶段针对不同部件赋予了差异化的材质属性，底座采用哑光深蓝色工程塑料材质，模拟实际设备的铸铁喷塑外观；金属传动轴赋予了哑光金属质感，还原钢材的表面肌理；各功能模块采用高饱和度的区分色，既方便在装配调试阶段快速识别不同部件，也能清晰展示各部件的装配层级关系。整体设计思路围绕跳汰机的核心分选功能展开，在保证结构强度的前提下尽可能简化部件结构，减少不必要的冗余设计，降低后续加工制造的难度与成本，同时各功能模块采用独立式的装配设计，后续维护时可单独拆卸更换故障模块，无需拆解整个设备，大幅降低了设备的维护难度与停机维护时间。
