U型带安装底座钣金固定支架结构

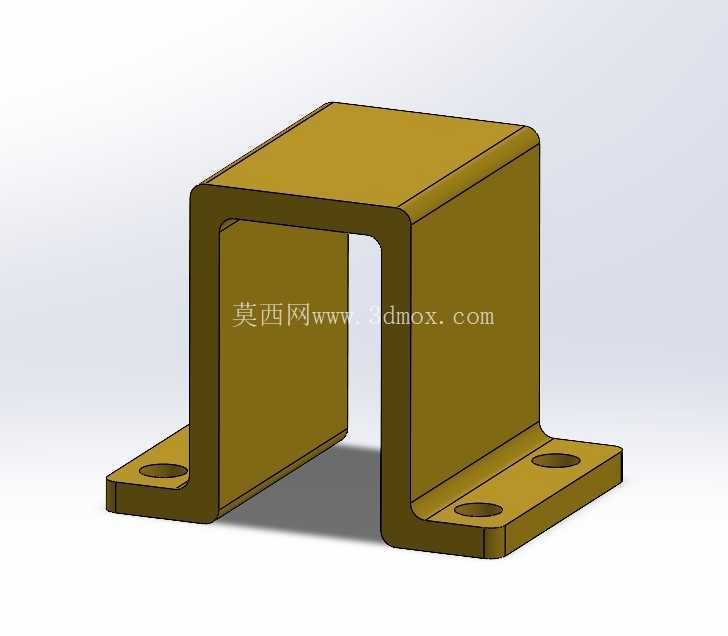

　　这款U型带安装底座的钣金固定构件，在工业装配场景中主要承担部件承托、位置限定与载荷传递的作用，常见于电气柜内部元器件固定、小型机电设备机架辅助支撑、自动化生产线旁侧工装的定位安装环节，也可作为小型变压器、整流模块这类交流稳压配套器件的安装固定基座使用，适配需要架空承托、双侧限位的装配需求。从结构设计逻辑来看，构件整体采用等厚薄板弯折成型，主体为开口朝下的U型槽结构，两侧竖直壁与顶部水平承托面通过圆角过渡，避免弯折处应力集中，同时去除锐边防止装配过程中划伤操作人员或配套线缆。两侧竖直壁向下延伸出带安装孔的水平法兰底座，每个底座上开设一个圆形通孔，用于穿装螺栓完成构件与安装基面的固定，两个安装孔的中心距经过适配性设计，

　　既保证安装后的结构稳定性，也预留了足够的螺栓操作空间，方便现场装配时使用套筒或扳手完成锁紧作业。在功能特性层面，U型的内腔空间可以直接卡入待固定的方形模块，顶部承托面可承载竖向载荷，两侧壁能够限制被固定件的水平方向窜动，配合螺栓锁紧后可实现被固定件的三维位置限定，避免设备运行过程中因振动产生移位。钣金弯折的成型工艺相比铸造、机加工件生产效率更高，材料利用率好，适合批量配套使用，构件表面做氧化着色处理，既提升了防锈耐腐蚀能力，也能在多组件装配场景中通过颜色区分不同功能的固定件，降低装配错装概率。从安装边界来看，构件的整体高度决定了被固定件的架空高度，可根据配套基面的走线需求预留底部过线空间，两侧底座的外伸宽度保证了支撑面的跨度，

　　即使承受偏载也不易出现倾覆，安装孔的孔径适配常用的内六角圆柱头螺栓或六角头螺栓，无需额外定制紧固件即可完成装配。设计过程中充分考虑了钣金加工的工艺性，所有弯折处的内R角匹配板材厚度的最小弯折半径，避免弯折过程中出现板材开裂，底座安装孔与构件边缘的距离满足紧固件的边距要求，防止锁紧时板材出现变形，竖直壁与顶部承托面的垂直度公差控制在合理范围内，保证被固定件安装后不会出现倾斜，与周边配套构件的装配间隙均匀。在实际使用场景中，这类固定件不需要复杂的二次加工，直接通过螺栓固定在安装基面后，将待固定的模块置入U型腔内，可通过侧面顶丝或者上部压块完成二次锁紧，也可直接依托U型腔的尺寸公差实现间隙配合定位，适配不同的装配精度要求，对于需要经常拆装维护的元器件来说，这种开放式的U型结构相比封闭框式支架更方便检修操作，不需要拆除周边关联构件即可完成内部器件的更换。
