三通式Y型流体管路连接件结构设计

　　在流体输送管路系统的布设场景中，Y型三通管件是实现管路分流、合流功能的核心基础配件，广泛应用在民用给排水、工业流体输送、小型液压回路、气动控制系统等诸多场景中，不同于直角三通的流向折角设计，Y型结构的流道过渡更为平缓，能有效降低流体经过接头位置的局部阻力损失，减少紊流、气蚀等问题的出现概率，尤其适合对流体压力损失控制要求较高的中低压管路布设场景。

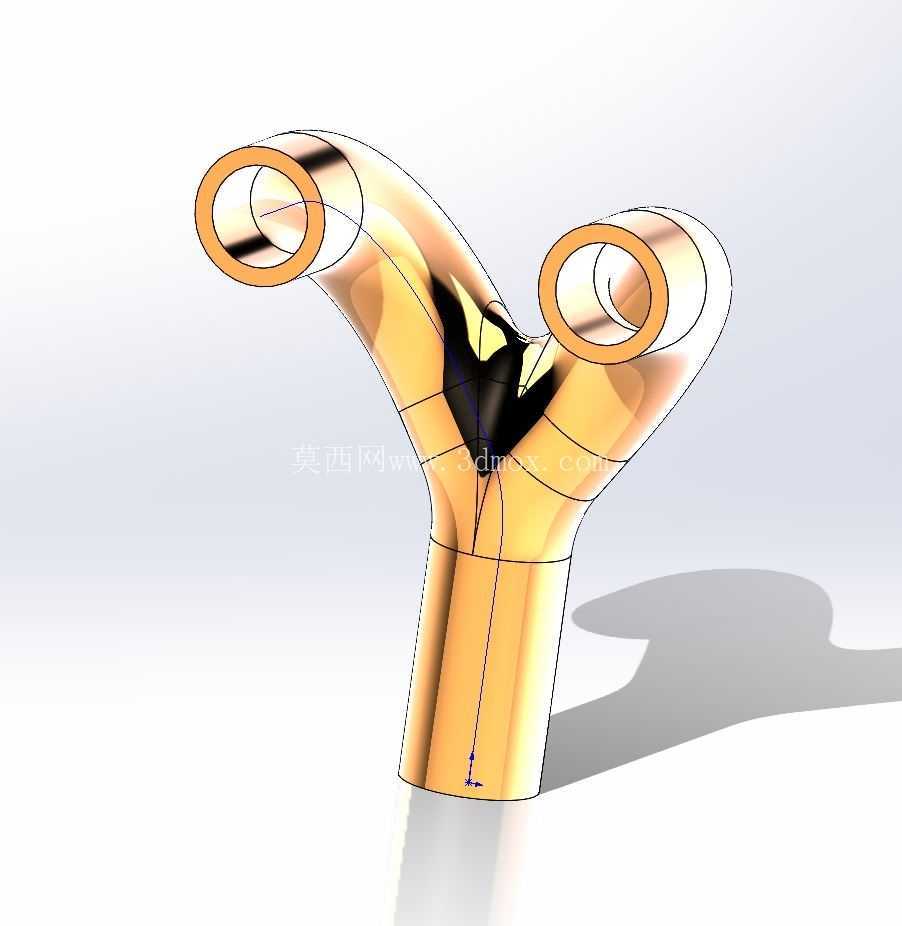

　　从实际使用的功能特性来看，这款Y型管采用单端进流、双端出流的对称式结构，下端为统一的接入端，上方两个接口呈对称角度向外展开，三个接口均采用标准等径设计，接口端面做了平整的环形切削处理，能够直接适配同规格的快装接头、法兰盘或者焊接连接需求，接口位置的壁厚做了均匀加厚处理，能够承受管路连接时的装配应力，避免长期使用过程中接口位置出现应力开裂、渗漏等问题。管件整体的流道内壁做了顺滑过渡处理，在三个管路交汇的核心位置，没有突兀的折角或者结构凸起，流体从下端接口进入后，能够顺着弧形的流道壁面自然分流到两个上方接口中，不会在交汇区域形成流动死区，也能减少流体中杂质在管件内部的沉积概率，降低管路堵塞的维护成本。

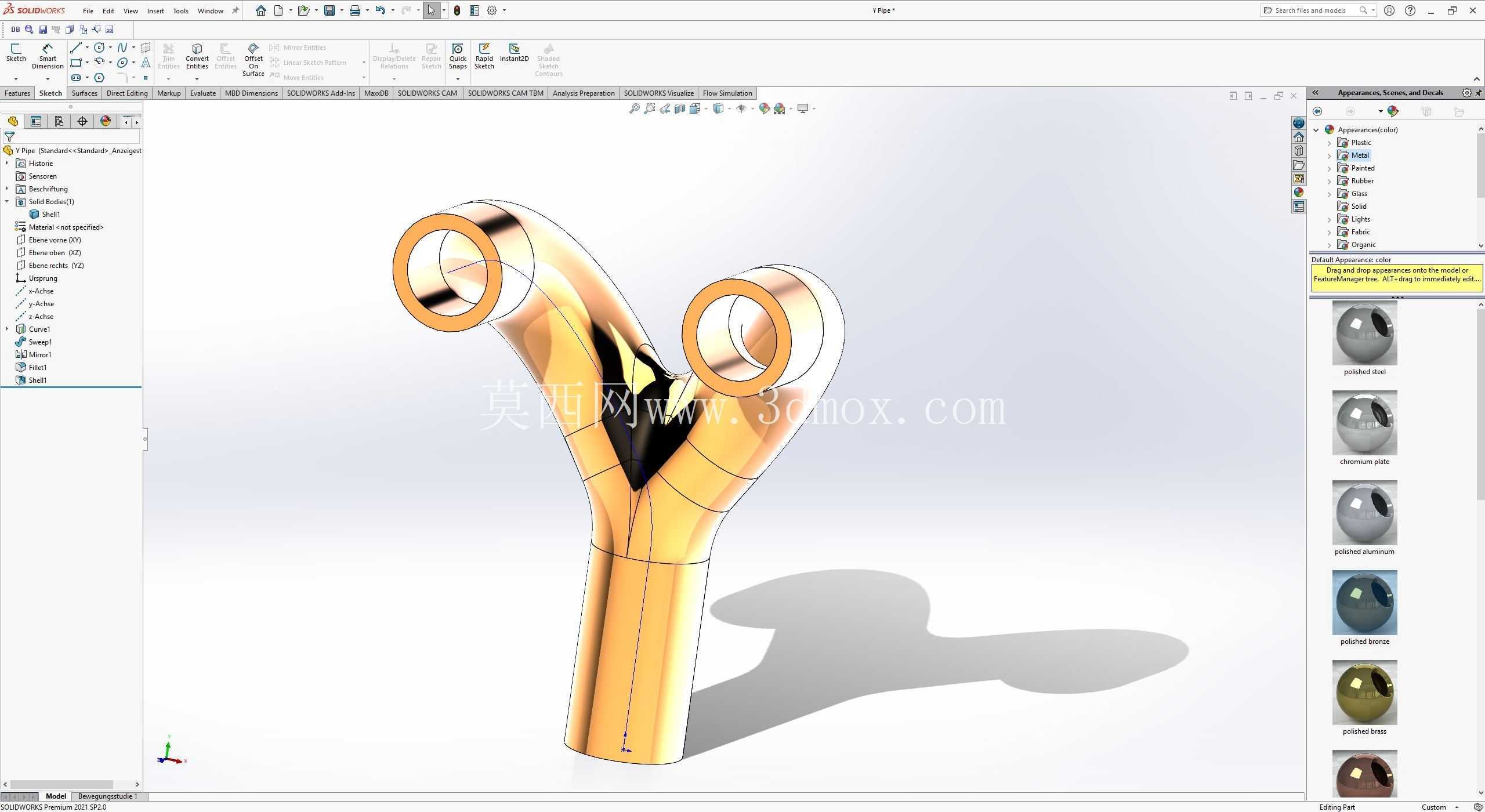

　　在结构设计的思路上，这款Y型管没有采用额外的拼接焊接结构，整体为一体化成型的流线型壳体，从建模逻辑来看，是先通过中心对称的草图轮廓确定三个接口的相对角度与中心距，再通过放样、曲面填充的方式构建出连续顺滑的外壁与内壁曲面，之后对三个接口的端面做拉伸切除形成标准的对接平面，最后对所有的棱边位置做圆角过渡处理，既避免了尖锐边角在装配过程中划伤操作人员，也能降低应力集中对结构强度的影响。整个建模过程中严格控制了壁厚的均匀性，所有位置的壁厚偏差控制在合理范围内，不会出现局部过薄导致承压不足、或者局部过厚增加材料成本与产品重量的问题。

　　从安装边界的尺寸逻辑来看，三个接口的中心轴线交汇于管件内部的中心点，两个上接口的轴线与下接口轴线的夹角保持一致，这种对称设计能够保证两个分流支路的流体阻力基本一致，在需要均分流量的应用场景中，不需要额外加装流量调节元件就能实现两路流量的基本均衡。管件的整体外轮廓没有突出的安装耳或者额外结构，安装时只需要保证三个接口与对接管路的同轴度，做好端面密封即可，既可以采用竖直安装的方式作为分流部件，也可以根据管路走向调整安装角度，作为两路流体合流的汇流部件使用，适配不同走向的管路布设需求。在实际选型匹配时，只需要确认接口通径与对接管路一致，管路工作压力在管件的承压范围内，就可以直接替换同规格的其他三通接头使用，不需要对原有管路做额外的改造，适配性较强。

　　不同于铸造类Y型接头存在的内壁粗糙、砂眼渗漏等潜在问题，这种经过三维结构优化的Y型管结构，在后续加工生产时可以采用注塑、精密铸造或者3D打印等多种工艺实现，结构本身没有倒扣或者难以脱模的结构，适合批量生产加工，同时流畅的外形设计也便于后期做表面防腐处理，能够适应不同腐蚀程度的流体输送场景，延长管件的整体使用寿命。
