折弯式多孔设备连接固定钣金支架

　　这款折弯成型的钣金支撑件，在中小型工业设备的装配链路里承担跨工位构件衔接、侧向承托与相对位置锁定的作用，常见于交流稳压电源柜体内部、低压配电模组侧边、小型电子电工整机的层板挂载场景，也可适配自动化生产线旁的检测元件安装架、轻型气动元件的过渡连接板。零件整体采用等厚薄钢板经一体裁切、多道折弯工序成型，没有额外拼接焊缝，从结构根源上减少了装配累积误差，也避免了焊接带来的热变形、焊后打磨工作量，批量加工时一致性更容易管控。

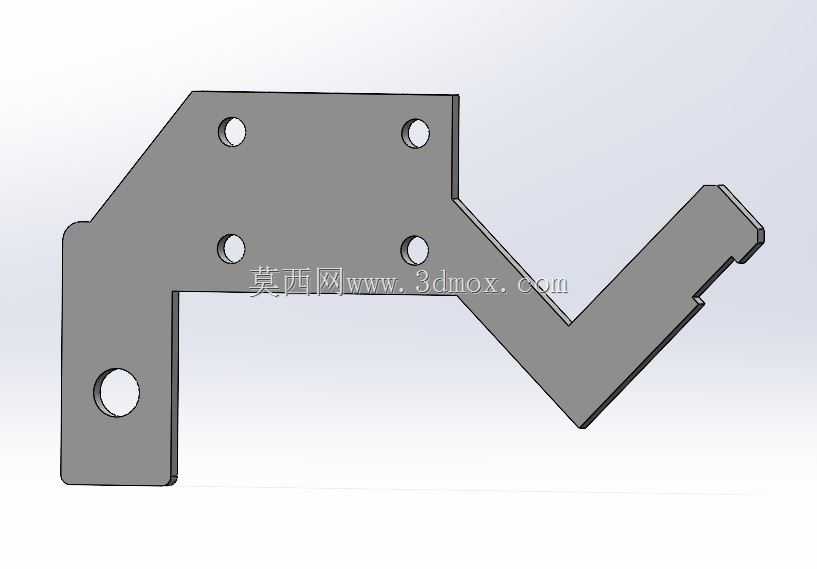

　　从外形轮廓来看，构件并非规则直板：左侧为竖直向下延伸的窄边立板，板面上开设一个大直径贯通圆孔，可用于穿装锁紧螺栓、让走线从孔位中穿过，或是作为定位销的让位孔；上部横向延展的宽幅主板区域均匀分布四个小圆孔，孔位排布兼顾两个方向的安装调节余量，当被连接件的孔距存在小幅公差偏差时，可通过不同孔位组合适配，不用在现场额外扩孔修改。主体板向右下方延伸出斜向折弯臂，末端形成带卡位缺口的钩状端头，这个异形端头并非多余造型：一方面可以在装配时预先卡入配对机架的卡槽内，实现零件的预挂定位，工人在拧紧紧固件之前无需全程手扶构件，大幅降低高空或柜内狭窄空间的装配难度；另一方面斜臂的折线走向避开了设备内部相邻的电容、接线排、散热风道等干涉部件，在有限的柜内空间里走出不与其他零件碰撞的安装路径。

　　设计这类支架时，首先要核对的是安装边界尺寸：左侧立板的底边到上部主板的垂直落差，决定了支架挂载后下方预留的维护空间，斜臂末端的水平伸出长度需要匹配对面被支撑部件的安装面，折弯内角处预留的折弯半径和板材厚度匹配，避免折弯时出现材料拉伸开裂、外角起皱的缺陷。所有孔位的边距都留出了足够的承压宽度，锁紧螺栓压紧时不会因为孔边距过小导致板面压溃、长期受力后孔位拉长变形。板面没有多余的凸起或沉台，平整的贴合面可以和被连接件完全贴实，锁紧后不会出现局部翘曲、支撑虚位的问题。

　　在实际设备运行场景中，这类支架承受的载荷以静载侧向拉力、小幅振动下的交变剪力为主，一体折弯的L加斜向复合截面相比同厚度直板的抗扭刚度提升明显，当设备内部风机运行、柜体开关门产生小幅震动时，支架不会出现板面颤振、连接松动的情况。零件的异形轮廓在落料工序即可通过数控冲床或激光切割一次性加工出所有孔位和外形边线，后续仅需两次折弯即可成型，加工工序短，模具投入成本低，针对小批量定制设备也能快速产出适配的改型版本。如果安装场景存在防腐需求，还可在成型后做镀锌、喷塑表面处理，板材本身的结构形态不需要做任何改动，即可适配潮湿、多粉尘的车间安装环境。斜臂末端的卡位缺口同时起到防转作用，当支架承受绕螺栓轴线的扭转力矩时，卡槽侧壁会分担扭矩，不让所有剪切力都集中在紧固螺栓上，延长连接副的疲劳寿命。
