交流稳压器用波特螺柱结构设计

　　在交流稳压器的整机装配环节，这类波特螺柱是承担电气连接与结构定位双重作用的核心小零件，很多刚接触稳压器结构设计的工程师容易忽略这类小零件的细节设计，往往直接调用标准件库的普通螺柱，最后在整机测试阶段出现接触电阻过大、装配定位偏移、长期运行后松动等问题，反而拖慢了整机的研发验证进度。从实际应用场景来看，这类螺柱主要安装在稳压器的调压绕组与输出接线端子的衔接位置，一端需要和绕组的引出铜排紧密压合，另一端要穿过绝缘隔板后配合锁紧螺母实现外部接线的固定，同时还要承担绕组端部的轴向定位作用，避免调压过程中绕组发生轴向窜动影响碳刷的接触精度。

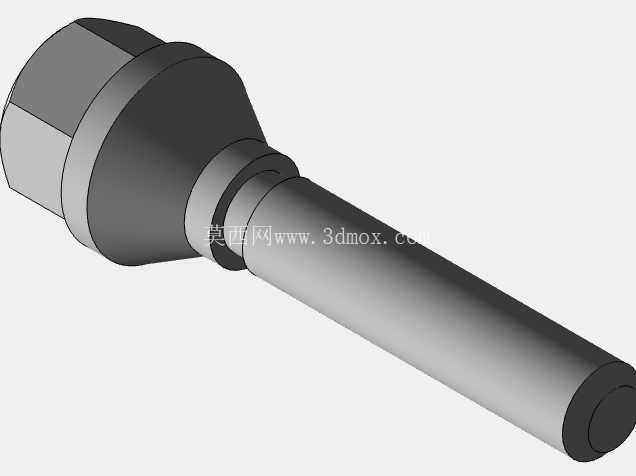

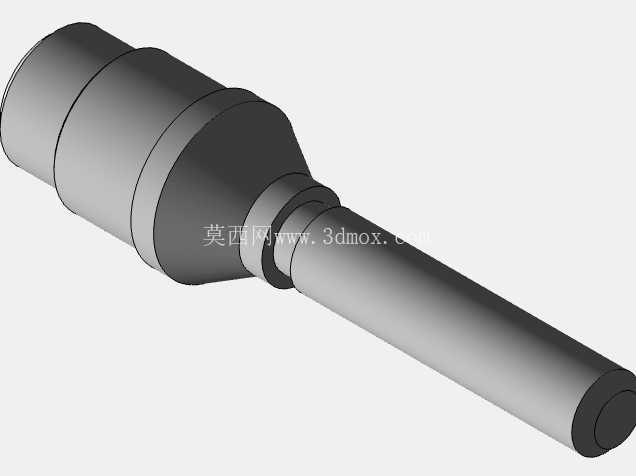

　　从功能特性上看，这款螺柱的头部采用外六角结构，并非普通标准螺柱的圆柱头设计，这是考虑到稳压器内部装配空间狭窄，无法使用套筒工具深入内部锁紧，外六角结构可以在装配初期用开口扳手从侧面卡位，配合另一端的螺母实现预紧，预紧扭矩可以控制在8-12N·m，既保证铜排接触面的接触压力足够降低接触电阻，又不会因为扭矩过大压裂绝缘隔板。头部和杆部之间设计了锥形过渡段，这个结构是很多非标准螺柱容易遗漏的点，锥形段可以在螺柱穿过绝缘隔板的安装孔时起到导向作用，同时锥形面和隔板上的沉孔锥面贴合后，可以形成径向的定位约束，避免螺柱在长期受振动影响下出现径向晃动，导致接线端松动打火。杆部靠近锥形段的位置设计了两道环形凹槽，这两道槽的作用是缠绕密封硅脂或者绝缘密封圈，防止稳压器在潮湿环境下运行时，水汽沿着螺柱和安装孔的缝隙进入绕组区域，造成绝缘性能下降，很多普通螺柱没有这个结构，在南方梅雨季节的户外型稳压器应用中，经常出现绝缘电阻不达标的问题。

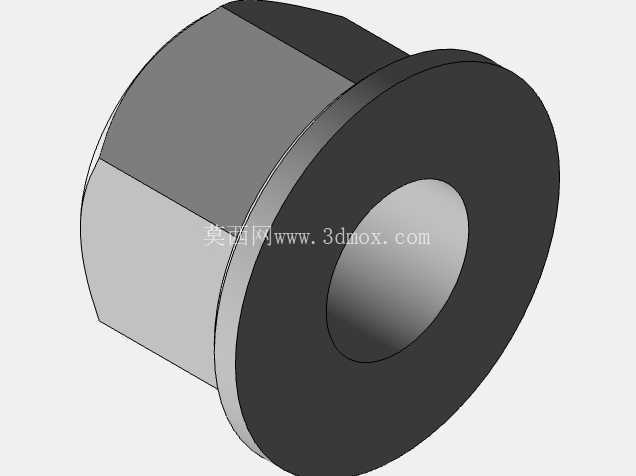

　　设计思路上，这款螺柱没有采用全螺纹结构，杆部大部分区域为光杆设计，一方面是光杆部分和绝缘隔板的安装孔配合间隙可以控制在0.1mm以内，保证定位精度，另一方面光杆表面的粗糙度可以控制在Ra1.6，减少和绝缘套之间的摩擦，装配时不会刮伤绝缘套的内壁，避免绝缘碎屑掉落到绕组内部造成短路隐患。螺纹部分只设计在杆部的末端，长度刚好满足一个平垫、一个弹垫加一个锁紧螺母的安装厚度，不会因为螺纹过长导致螺母锁紧后多余的螺纹外露，造成电气安全距离不足的问题。头部的六角对边尺寸比同规格普通标准螺柱小1mm，这是针对稳压器内部紧凑的布线空间做的优化，避免六角棱边和旁边的导线发生摩擦，长期运行后磨破导线绝缘层。

　　从安装边界尺寸来看，这款螺柱的总长度需要匹配稳压器绝缘隔板的厚度、铜排的厚度以及接线端子的压接厚度，头部的厚度控制在5mm，既保证扳手卡位时的接触面积足够，不会因为头部太薄导致扳手打滑拧圆角，又不会占用过多的内部空间。锥形过渡段的锥度设计为1:10，这个锥度是经过多次装配验证的，既可以顺利导向插入安装孔，又能保证锥面和沉孔的接触面积足够，实现稳定的径向定位。杆部的直径公差采用h7级，和绝缘套内孔的H8级公差形成间隙配合，装配时不需要大力敲击就可以顺利穿入，同时配合间隙不会过大导致定位偏移。末端的螺纹采用细牙螺纹，螺距比普通粗牙螺纹小0.5mm，细牙螺纹的自锁性能更好，在稳压器运行产生的持续微振动环境下，不容易出现螺母松动的问题，不需要额外增加防松胶就可以满足长期运行的防松要求。

　　在实际选型应用中，这类螺柱的材质一般选用黄铜镀镍，既保证优良的导电性能，镀镍层又可以防止铜氧化导致接触电阻上升，同时表面硬度足够，装配时不会因为扳手拧动导致头部变形。需要注意的是，安装时锥形段和沉孔之间不能加平垫，否则会破坏锥面的定位效果，两道环形槽内的密封圈不能选用过硬的橡胶材质，否则装配时密封圈被挤压过度会出现开裂，失去密封效果。很多工程师在做三维建模时，容易忽略环形槽的圆角设计，槽的边缘如果是直角，在密封圈装配时很容易割伤密封圈，建模时需要给槽的上下边缘加0.2mm的圆角，既不会影响密封效果，又能保护密封圈。另外杆部末端需要做1×45度的倒角，方便装配时顺利穿入平垫和螺母，提高装配效率。
