不锈钢外螺纹凸轮锁紧快速接头结构

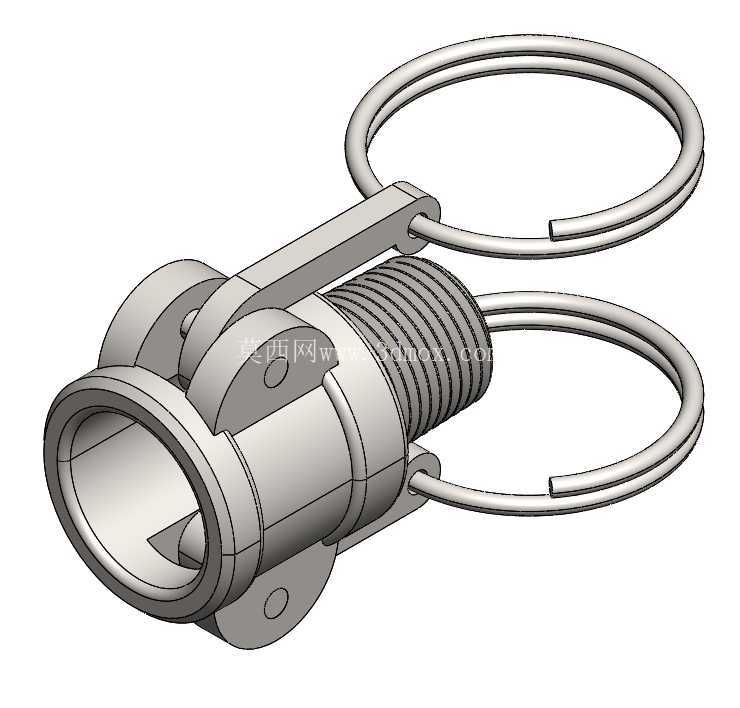

　　在流体输送管路的布设与运维场景里，这类凸轮锁紧式外螺纹接头的应用覆盖了从化工流体转运、食品级物料输送到工业给排水、临时管路接驳的诸多工况，核心解决的是管路需要频繁拆装、快速通断的连接需求，相比传统法兰连接需要拧动多组螺栓、螺纹硬连接需要缠生料带反复旋拧的操作，凸轮锁紧结构能在数秒内完成接头的对接与锁止，大幅降低现场管路接驳的作业时长，尤其适合应急抢修、移动泵站、罐车卸料这类需要快速切换管路连接的作业场景。从结构功能来看，这款接头采用BSP标准外螺纹作为固定端连接接口，可直接匹配对应规格的内螺纹管路端口，接头主体的承口端用来对接适配的公头凸轮接头，两侧对称布置的凸轮锁环通过销轴与接头本体铰接，锁环内侧的弧形卡槽在扳动锁环下压时，

　　会牢牢卡入对接公头外侧的定位凸缘，配合接头内部嵌入的密封胶圈，实现对接后的轴向锁紧与径向密封，能承受常规中低压流体输送的压力载荷，不会在管路带压运行时出现松脱、渗漏的问题。设计层面上，建模时优先考虑了实际加工的工艺可行性，接头主体采用回转体为基础结构，外螺纹段的退刀槽、凸轮销轴的安装孔位、锁环的铰接避让间隙都做了符合机加工公差的预留，两侧的凸轮锁环采用对称式布局，保证锁紧时接头周向受力均匀，不会出现单侧受力导致的密封面偏斜渗漏问题；锁环的扳动角度做了限位设计，当锁环下压至锁止位置时，锁环的贴合面会抵靠在接头本体的外侧凸台上，避免过度扳动导致销轴变形或者锁环断裂。从安装边界来看，这款1-2英寸规格的接头，

　　外螺纹段的公称直径匹配对应BSP管螺纹标准，安装时需要预留足够的操作空间来扳动两侧的凸轮锁环，锁环完全打开时的径向尺寸比接头本体外径大出近一倍，在管路排布密集的场景里，需要提前核算相邻管路的间距，避免锁环扳动时与周边管路、结构件发生干涉；接头的轴向安装长度包含外螺纹旋入段与承口插接段，选型时需要核算管路对接后的总长度余量，避免对接后出现管路轴向顶死或者间隙过大无法锁紧的问题。实际使用中，这类不锈钢材质的凸轮接头耐腐蚀性优于普通碳钢镀锌接头，可适配弱酸碱流体、饮用水、食品级物料的输送要求，锁紧结构没有易损的小零件，日常维护只需要定期检查内部密封胶圈的老化情况即可，锁环与销轴的铰接位置可定期涂抹润滑脂，避免长期暴露在户外出现锈蚀卡滞，

　　导致无法正常扳动解锁。建模过程中对各部件的配合间隙做了精准还原，锁环与销轴的转动配合间隙、承口与对接公头的插接间隙都符合实际产品的装配公差，不会出现建模干涉导致的虚拟装配报错，可直接用于管路系统的装配干涉检查、管路布局模拟，也可作为快接类产品结构设计的参考原型，帮助设计人员快速理解凸轮锁紧接头的工作原理与结构组成，缩短同类产品的开发建模周期。
