TC1型ESR测试仪便携收纳接线盒结构

　　这款TC1-ERS-METER接线盒是面向电子元器件检测场景设计的便携收纳式仪器承载结构，核心服务于电子维修、元器件筛选、电路调试等一线作业场景，解决了手持式ESR测试仪零散配件易丢失、外出携带防护不足的实际痛点。日常作业中，电子维修人员上门检修工控板卡、家电电路板时，需要携带ESR测试仪、不同规格测试夹、USB供电线、转接头等零散配件，普通的仪器收纳包多为软质布料结构，无法对测试仪的显示屏、测试接口提供刚性防护，容易在携带过程中出现屏幕刮花、接口磕碰变形的问题，这款硬质接线收纳盒的设计，刚好填补了便携刚性防护的需求空白。从功能特性来看，盒体采用上下翻盖式结构，上盖为平整硬质盖板，闭合后可完全覆盖内部仪器与配件仓，

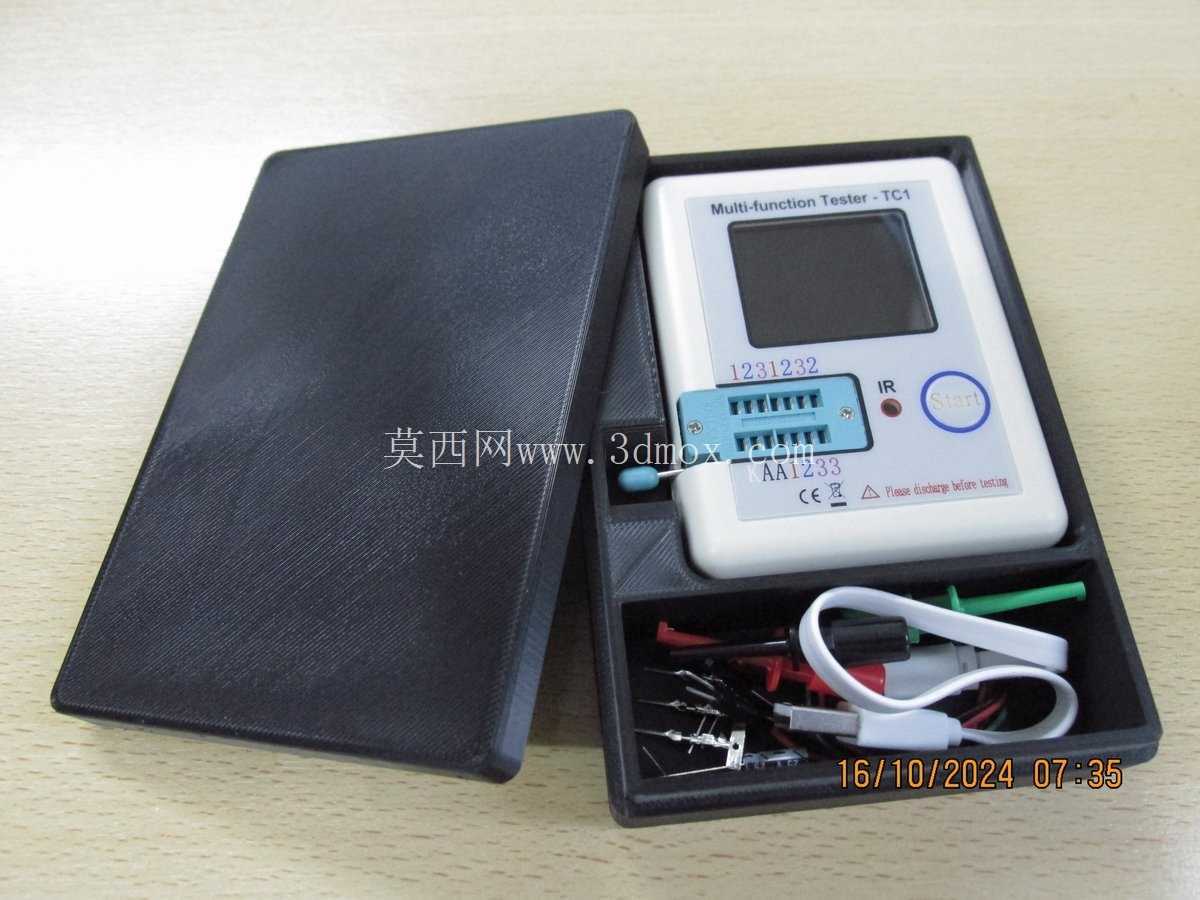

　　下壳做了分区式型腔设计，一侧为与TC1型多功能ESR测试仪轮廓完全匹配的嵌入式定位槽，测试仪放入后可实现X/Y/Z三个方向的限位，即使在携带过程中发生晃动、跌落，仪器也不会在盒内发生窜动，避免测试接口与盒壁碰撞损坏；定位槽旁设置了独立的配件收纳仓，仓内做了多道分隔筋，可分别放置红黑测试夹、USB供电线、不同规格的测试转接头，配件之间不会相互缠绕，取用的时候无需翻找，拿取效率更高。设计思路上，这款接线盒没有采用复杂的卡扣锁止结构，而是依靠上下盖的配合公差实现闭合后的阻尼固定，日常单手即可完成开合操作，适合作业过程中频繁取放仪器的使用场景；盒体边缘做了R3的圆角过渡，没有尖锐的棱角，放在工具包中不会刮划其他工具的表面，

　　手持携带时也不会硌手。型腔的深度设计经过实际尺寸校核，测试仪放入定位槽后，屏幕表面距离上盖内表面留有2mm的安全间隙，即使上盖受到外部挤压，力也会通过盒体侧壁传递，不会直接作用在屏幕表面，避免屏幕受压碎裂。配件仓的深度与测试夹叠放后的高度匹配，放入常用的3组测试夹与1根供电线后，上盖闭合时不会压到线材外皮，长期使用也不会出现线材绝缘层被压破损的问题。从安装边界与外形尺寸来看，盒体整体外形为长方形，长宽尺寸控制在可单手握持的范围内，可轻松放入普通的工具包侧袋、维修人员的工作服大口袋中，不需要额外配备专用的仪器包。定位槽的尺寸完全匹配TC1型ESR测试仪的外轮廓，槽壁做了0.2mm的拔模斜度，仪器放入时可顺畅滑入定位，

　　取出时手指可扣住测试仪侧面的预留缺口，无需抠挖屏幕边缘就能将仪器拿出。配件仓的分隔筋高度为仓深的三分之二，既可以对配件起到分隔作用，也不会因为筋位过高影响线材的取放。盒体壁厚做了均匀化设计，整体壁厚保持2mm，既保证了足够的结构强度，跌落时不会出现开裂变形，也不会因为壁厚过大导致整体重量增加，提升长时间携带的舒适度。在实际使用场景中，这款接线盒不仅可以作为收纳容器使用，打开上盖后，下壳的定位槽可以直接作为测试仪的操作底座，将仪器固定在合适的操作角度，维修人员在桌面作业时不需要额外手持测试仪，可解放双手完成电路板的测试操作，相当于同时具备收纳防护与操作支架的双重功能。盒体表面没有多余的装饰结构，整体为哑光硬质材质，不容易沾染指纹与维修过程中产生的焊锡渣、助焊剂残留，清洁时只需用干布擦拭即可，适合维修车间、上门检修等复杂作业环境使用。
