液压系统7升容量储液罐体结构设计

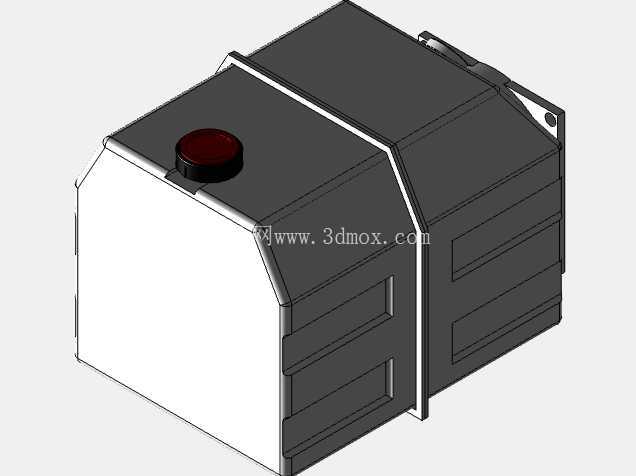

　　在中小型液压动力单元的配套设计中，储液罐的结构合理性直接决定整套液压系统的运行稳定性，这款7升容量的储液罐体，主要适配额定流量10-15L/min的小型液压泵站，常见于小型工装夹具动力单元、移动式液压举升设备、小型机床液压夹紧回路这类安装空间紧凑的应用场景。不同于传统开式矩形焊接油箱的设计思路，这款罐体采用了一体化注塑成型的壳体结构，壳体侧壁做了多道横向加强筋布局，既能够承受液压系统回油过程中产生的瞬时油压冲击，也能避免设备运行过程中壳体受温度变化产生的形变，同时加强筋形成的凹凸结构还能增大壳体与空气的接触面积，辅助带走液压油工作过程中产生的部分热量，省去了额外加装小型散热装置的成本。罐体顶部预留的红色圆形部件是液位液温一体显示装置，不需要额外开孔安装传感器，日常巡检时站在设备旁就能直接观察罐内液压油的剩余容量与实时油温，顶部靠后侧的金属卡扣结构是罐体上盖的快拆锁紧结构，维护时不需要完全拆卸周边管路，扳开卡扣就能打开上盖清理罐底沉积的油泥、更换回油滤芯，相比传统螺栓紧固的油箱盖，维护效率能提升60%以上。从安装边界来看，罐体右侧伸出的带安装孔的固定耳是整个罐体的主要承力结构，安装时只需要在配套安装面板上开两个对应孔径的固定孔，用螺栓就能完成罐体的固定，不需要额外做焊接支架，安装耳的位置做了局部加厚处理，能够承受设备移动过程中产生的振动载荷，避免长期使用后固定位置出现开裂。罐体前侧的切角设计是为了避让安装空间内的相邻元件，很多小型液压泵站的阀组、电机都布置在油箱周边，常规直角矩形油箱很容易和周边元件产生安装干涉，这个切角结构刚好预留出了液压阀组的操作空间，也方便布置进出油管路的接头，避免管路出现过度弯折影响通油效率。在实际选型适配过程中，要注意这款储液罐的有效储油容积是额定容量的80%左右，也就是实际可加注液压油约5.6升，选型时要匹配液压泵的每分钟流量，保证油液在罐内有足够的停留时间析出空气、沉淀杂质，避免泵吸空造成的元件气蚀。罐体的进出油接口都预留了标准管螺纹安装位，不需要额外加工转接结构，回油口位置设计在罐体靠上的区域，回油管路延伸到罐内液面以下，避免回油冲击产生大量气泡混入油液，吸油口位置则做了低位布局，保证设备在倾斜一定角度的工况下依然能够正常吸油，适配移动式液压设备在非水平工作面的使用需求。壳体材质选用的是耐液压油腐蚀的改性工程塑料，相比传统钢制焊接油箱，不会出现内壁锈蚀污染油液的问题，自身重量也更轻，适合对设备整体重量有要求的移动式液压场景，壳体的接缝位置都做了密封槽设计，装配时嵌入耐油橡胶密封圈就能达到IP65的防护等级，能够在多粉尘、少量溅水的车间工况下正常使用，不需要额外加装防尘外罩。
