双耳环铰接式工程液压油缸

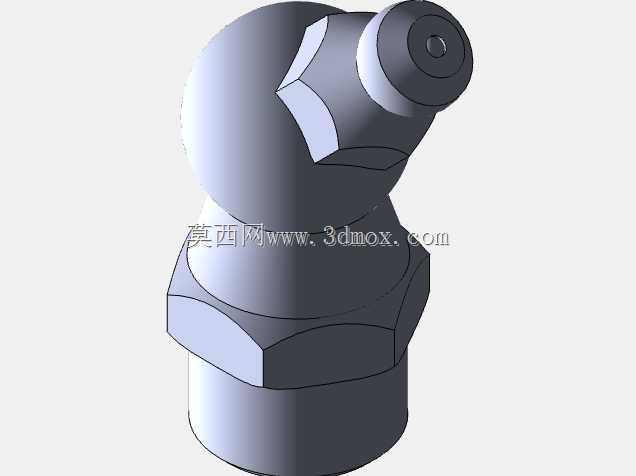

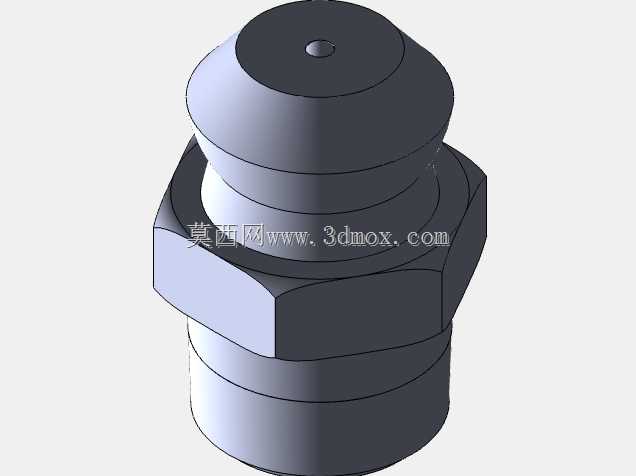

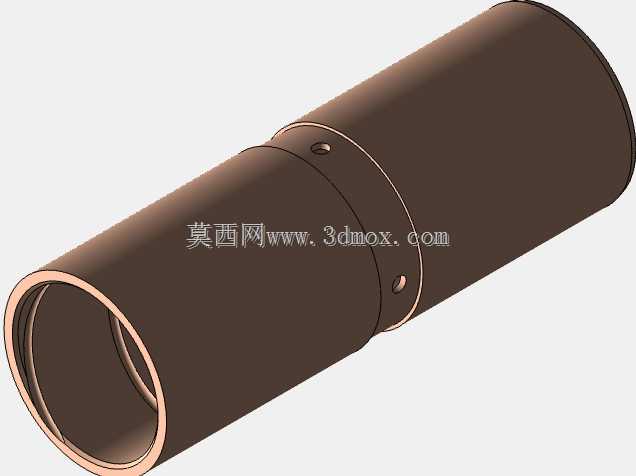

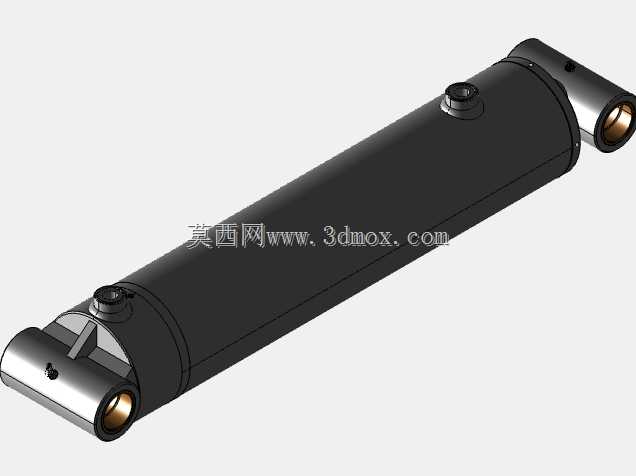

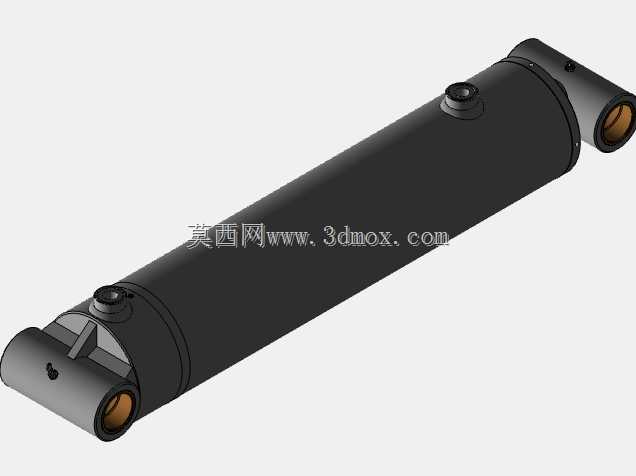

　　在工程机械、农用装备、环卫车辆以及重载工装的直线驱动环节，双耳环铰接液压油缸是承担推力输出与姿态保持的核心执行件。这套三维结构完整还原了长行程焊接缸的典型布局，缸筒主体采用无缝钢管加工成型，两端分别布置铰接耳环，端侧耳环内嵌铜质衬套，可与机架销轴形成回转配合，补偿工作过程中因载荷偏摆、机架形变带来的角度偏差，避免活塞杆承受额外径向弯矩。缸体中部集成两处油口接口，分别对应无杆腔与有杆腔的压力油通路，油口采用标准螺纹连接形式，可直接对接高压液压管路，布局位置避开了耳环摆动的干涉区间，也为现场布管留出了扳手操作空间。从安装边界来看，该油缸总长约450mm，缸筒外径约70mm，活塞杆伸出端的铰接孔中心距随行程变化，

　　选型时需要先校核设备全伸展、全收回两个极限位置的销轴间距，预留至少5至10mm的装配余量，防止油缸运动到行程端点时出现机械顶死。耳环衬套的内径需要匹配机架销轴直径，装配后销轴两端采用开口销或轴端挡板限位，保证铰接副在往复摆动过程中不会出现轴向窜动。实际工况里，这类油缸常被用在装载机举升臂、自卸车货箱翻转、垃圾压缩站推铲驱动以及小型升降平台的举升机构中，工作压力通常覆盖16至25MPa区间，输出推力由无杆腔有效作用面积乘以系统工作压力决定，回缩时则依靠有杆腔的环形面积产生拉力，设计选型时需要同时核算最大推力、回程拉力以及活塞杆的压杆稳定性，长行程工况下还要校核活塞杆完全伸出时的挠曲变形量，避免侧向载荷导致活塞杆弯曲、导向带偏磨。

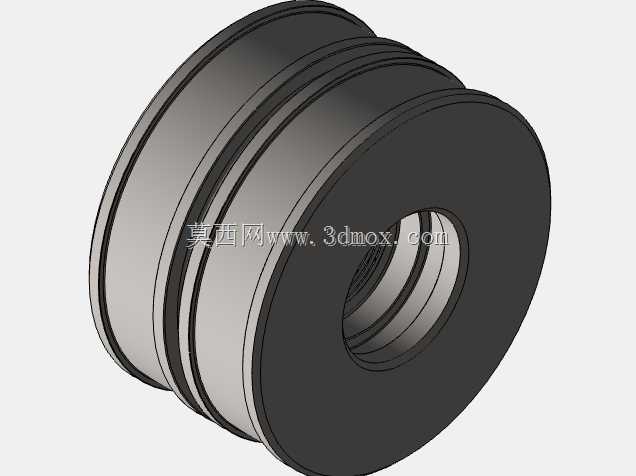

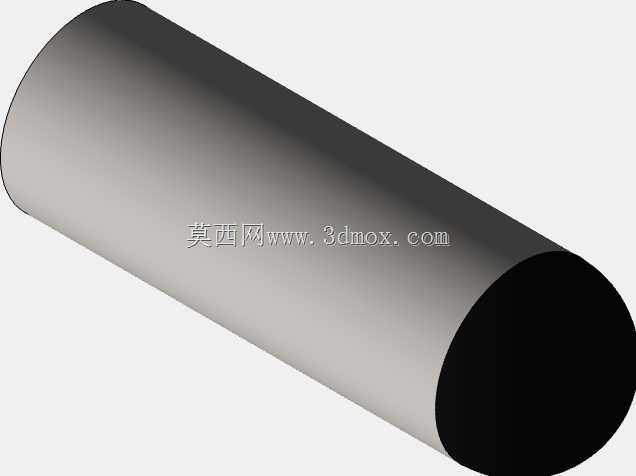

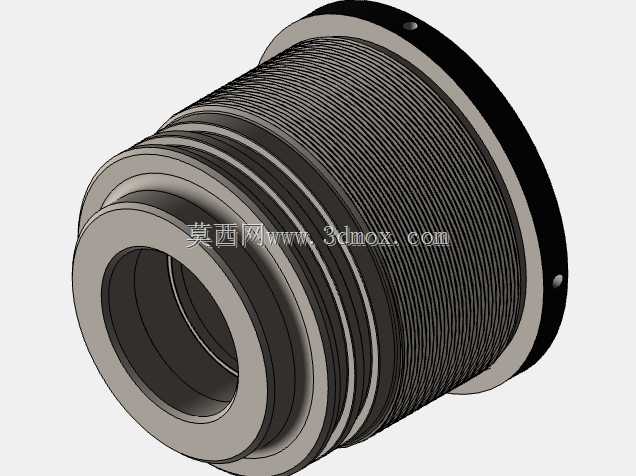

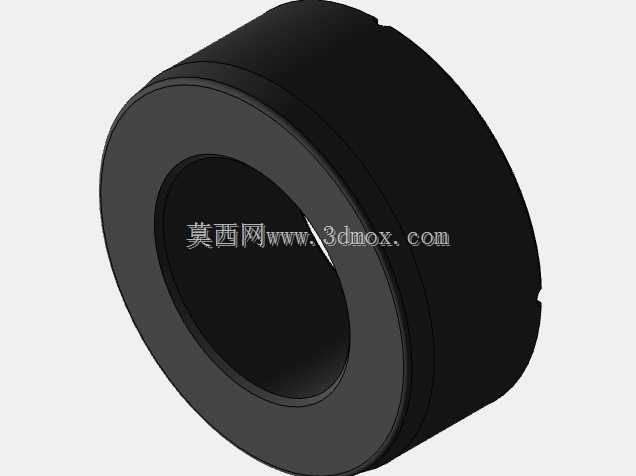

　　结构设计层面，缸筒两端采用焊接式端盖连接，缸筒内壁需要经过珩磨处理达到较高的表面光洁度，保证活塞密封圈在往复运动时的密封寿命；活塞组件套装在活塞杆内端，外圈搭配格莱圈、斯特封以及导向带，既分隔两腔压力油防止内泄，又承担活塞与缸筒之间的径向支撑；活塞杆外露表面经过淬火镀硬铬处理，硬度与耐磨性能提升，可抵御户外砂石、泥水的冲刷，端盖内部布置防尘圈、杆密封与导向套，从外侧阻挡污染物进入缸内，同时锁住腔体内的压力油。三维建模过程中，所有铰接孔、油口螺纹、密封槽的尺寸都按照实际加工公差搭建，缸体的外轮廓倒角、焊接坡口位置也做了还原，在虚拟装配环境下可以直接模拟油缸绕两端耳环销轴的摆动轨迹，检查设备动臂运动全程是否和周边结构件发生碰撞，也能同步对接液压系统原理图，核对油口通径和管路流量的匹配关系。现场维护时，只需拆开端盖即可更换内部密封件，耳环衬套磨损后也可单独压装更换，无需整体报废缸体，能够有效降低装备全生命周期的运维成本。
