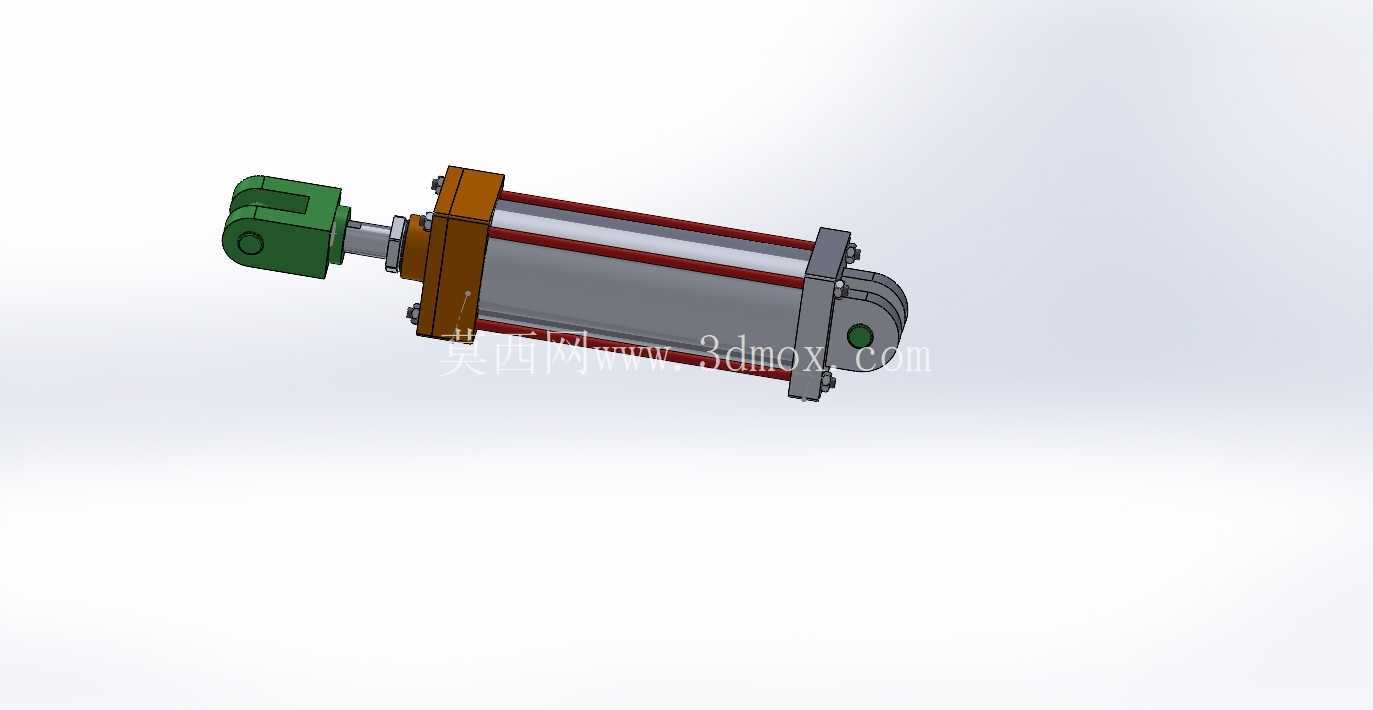

拉杆式双作用液压执行油缸结构设计

　　在液压传动系统的实际选型与结构设计工作中，拉杆式双作用液压缸是应用覆盖度极高的直线执行元件，不同于焊接缸、柱塞缸的结构特性，这类拉杆结构的油缸在中低压工况下的维护便捷性、安装适配性优势十分突出，也是很多设备改造、非标设计场景中优先选用的油缸结构形式。从实际应用场景来看，这类油缸的适配场景跨度极大，农业机械中的农具举升、耕深调节机构会用到这类结构，制造车间里的工装夹具夹紧、工位工件推送、自动化线的物料举升移位，土方采矿设备里的动臂辅助调整、防护门启闭，食品饮料包装线的容器推送、压盖动作执行，深海作业设备的机构锁紧、海洋运输装备的舱门启闭，都能见到同结构油缸的应用，核心原因是这类拉杆结构的缸体加工难度低，密封件更换无需完全拆解缸体，四根贯穿拉杆的预紧力可以根据工作压力做针对性调整，相比焊接缸的焊缝应力问题，在频繁往复动作的工况下使用寿命更可控。从功能特性来看，这款双作用油缸可以通过压力油的换向实现活塞杆的伸出与缩回双向动作，无需借助外部重力或者弹簧复位，动作响应速度可以通过系统流量调节精准控制，输出推力与拉力可以根据缸径、杆径、系统工作压力直接计算得出，对于需要精准匹配负载的设计场景来说，参数计算逻辑清晰，选型校核难度低。缸体两端的端盖通过四根对称布置的拉杆锁紧，端盖与缸筒之间的密封采用O型圈加挡圈的组合结构，能够在额定工作压力下避免内泄与外泄，活塞杆表面做了硬化处理与镀铬层防护，能够在多粉尘、轻度腐蚀的工况下降低表面磨损速率，延长密封件的更换周期。从设计思路层面拆解，这款油缸的结构设计优先考虑了安装适配性，缸尾采用铰接式耳环安装，杆端采用内螺纹连接的铰接头，这种安装方式可以补偿设备安装过程中存在的小角度同轴度误差，避免活塞杆在动作过程中承受径向偏载，减少密封件的偏磨问题。缸筒选用高精度冷拔无缝钢管，内孔做珩磨处理，表面粗糙度控制在合理区间，降低活塞密封的滑动摩擦阻力，活塞与活塞杆之间采用螺纹连接加锁紧销的防松结构，避免频繁换向动作下活塞出现松动移位。拉杆选用高强度合金结构钢，经过调质处理，预紧力按照额定工作压力下的1.5倍轴向力计算，避免高压动作下出现端盖渗漏问题。从外形尺寸与安装边界来看，这类油缸的安装尺寸需要重点关注几个核心参数：首先是耳环安装孔的中心距，这是设备安装支座设计的核心定位尺寸，直接决定了油缸的安装位置是否匹配；其次是活塞杆的伸出行程，需要结合设备动作的最大位移量预留10到15毫米的安全余量，避免活塞运行到行程端点时出现硬顶损坏端盖的问题；第三是缸筒的外径尺寸，在设计设备安装空间时需要预留足够的径向间隙，避免动作过程中缸筒与周边结构件发生剐蹭；第四是杆端铰接头的连接尺寸，需要和负载端的连接耳板尺寸匹配，销轴的强度要按照油缸最大输出力的1.2倍做校核，避免动作过程中出现销轴剪切断裂的问题。在实际建模过程中，这类油缸的结构建模需要重点关注密封槽的尺寸精度，活塞上的密封槽、导向套的密封槽尺寸要和选用的标准密封件尺寸完全匹配，不能出现尺寸偏差导致密封件装配后压缩量过大或者过小，压缩量过大会导致摩擦阻力升高、动作卡顿，压缩量过小则会出现渗漏问题。导向套的长度设计要满足活塞杆的导向需求，一般导向长度不小于杆径的0.6倍，避免活塞杆伸出较长时出现下垂偏磨的问题。另外，油缸的进出油口位置设计在缸筒两端的合理位置，避免油口位置与安装拉杆、周边结构出现干涉，油口的连接螺纹选用标准液压管螺纹，方便和系统管路快速连接。在设备选型匹配时，不能只关注油缸的推力参数，还要结合动作频率核算油缸的允许运行速度，一般这类中低压拉杆油缸的活塞运行速度控制在0.1到0.5米每秒区间比较合理，速度过高会导致密封件发热磨损加快，速度过低则容易出现爬行问题，影响动作平稳性。对于存在侧向负载的应用场景，不能单纯依靠油缸本身承受径向力，需要额外加装导向机构承担径向负载，油缸只提供轴向的推拉力，这样才能大幅延长油缸的使用寿命，减少故障停机的概率。
