多规格ER夹头配套手动扳手结构

　　在数控加工、工装夹具装调的日常作业场景里，ER夹头的锁紧与拆卸是无法绕开的操作环节，这套适配ER20、ER25、ER32三种规格夹头的扳手，正是针对车间高频装夹需求设计的手动操作工具。很多一线操机人员都遇到过夹头锁紧不到位导致刀柄跑位、或是扳手适配性差打滑刮伤螺母的问题，这款扳手的头部卡口做了对应三种ER螺母的卡槽匹配设计，卡口的齿形轮廓完全贴合ER螺母外周的卡槽结构，操作时能完全卡入螺母的受力位，不会出现偏载打滑的情况，哪怕是长期使用后螺母卡槽有轻微磨损，也能保持稳定的咬合状态。

　　从结构设计逻辑来看，扳手整体采用一体式扁平长柄结构，没有多余的拼接部件，头部的环形卡口做了加厚处理，因为锁紧ER螺母时受力集中在卡口齿位，加厚的头部能承受更大的锁紧扭矩，不会出现卡口断裂、变形的问题。长柄的设计充分利用了杠杆原理，操作人员不需要施加过大的手部力量，就能达到ER夹头要求的锁紧扭矩，对于女性操机人员或者长时间重复装夹作业的场景，能有效降低手部疲劳感。柄身末端做了小圆孔设计，日常不用的时候可以挂在工具架的挂钩上，避免工具乱丢乱放导致的丢失、磕碰损伤，也方便车间做工具定置管理。

　　实际使用场景中，这款扳手覆盖了加工中心、数控车床、雕刻机等常见设备上使用的主流ER夹头规格，不管是装拆铣刀、钻头还是丝锥的ER刀柄，都能直接使用，不需要频繁更换不同规格的扳手，减少了工具找寻、更换的辅助时间，能有效提升换刀效率。在做工装夹具调试时，很多小型工装的夹紧机构也会用到ER系列夹头来固定导柱、定位销，这款扳手同样能适配这类场景的装拆需求，不需要额外定制专用工具。

　　从安装边界和尺寸适配来看，扳手头部的环形内孔尺寸分别对应三种ER螺母的外径，卡口齿的位置、深度都经过实际配磨验证，卡入螺母后没有多余的旷量，操作时不会因为间隙过大导致螺母棱角被磨圆。柄身的长度经过反复测算，既保证了足够的力臂长度来达到要求的锁紧力，又不会因为柄身过长导致操作时碰到机床护罩、工装其他部件，在狭小的机床操作空间里也能灵活转动，不会出现干涉问题。扳手整体的厚度控制在合理范围，哪怕是安装位置比较紧凑的刀柄螺母，也能顺利卡入，不会因为扳手过厚卡不到位。

　　很多车间里常用的ER扳手要么是单规格的，需要备齐好几把占地方，要么是冲压成型的薄款扳手，用几次就出现卡口变形、柄身弯曲的问题，这款扳手的结构强度足够应对日常高频使用，头部的受力区域做了应力分散处理，长期施加扭矩也不会出现应力集中导致的开裂。柄身表面做了防滑的纹理处理，手上沾了切削液、油污的时候也能握紧，不会出现打滑脱手的情况。在做设备维护、刀柄保养的时候，用这款扳手拆卸长期未松动的ER螺母，也能稳定受力，不会因为卡口打滑刮伤螺母表面，影响后续的装夹精度。

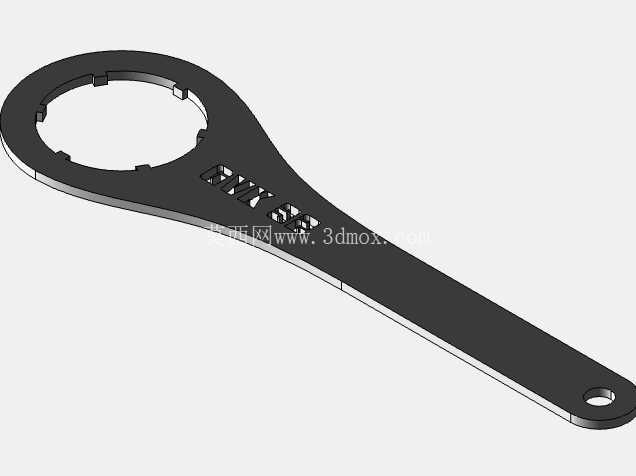

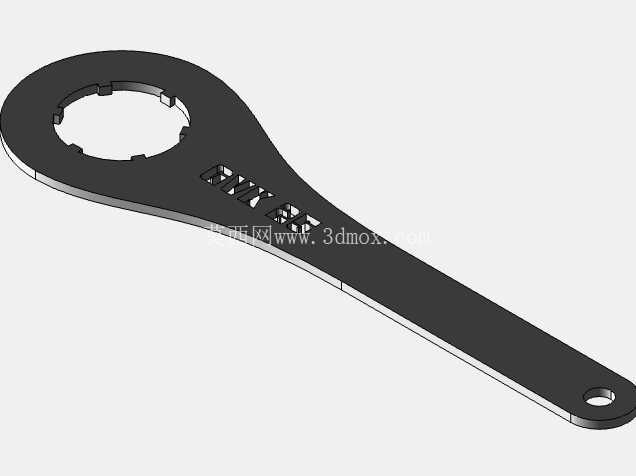

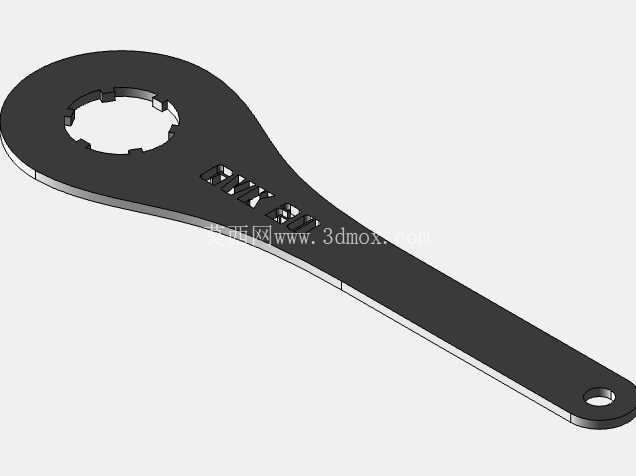

　　对于三维建模从业者来说，这个模型的结构细节还原了实际产品的所有特征，卡口的齿形轮廓、柄身的弧度、末端的挂孔都做了精准的建模，不管是做工具类产品的结构设计参考，还是做车间场景的三维布局、虚拟装配仿真，都能直接调用，不需要再重新测绘建模。在做机床操作培训的虚拟仿真课件时，这个扳手模型也能作为标准工具件放入场景，还原真实的换刀操作流程，让培训内容更贴近实际作业场景。
