菲利普斯磁性电动精密螺丝刀结构设计

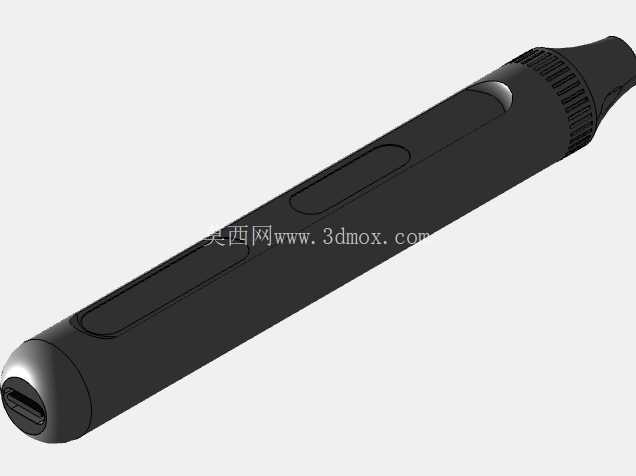

　　在消费电子组装、小型精密机械维修、钟表调校这类对操作精度要求极高的作业场景里，常规手动螺丝刀的扭矩控制偏差、批头吸附力不足问题，很容易造成螺丝滑牙、精密元器件被外力挤压损坏的问题，这款磁性电动精密螺丝刀的结构设计，正是针对这类细分作业痛点做的定向优化。从实际作业的使用逻辑出发，这款工具的握持段做了收腰式的曲面过渡，整机重心控制在握持区域的中心位置，单手握持时手腕不需要额外施加调整力矩，长时间连续作业也不会出现明显的腕部酸胀感，批头伸出端的长度控制在135mm的作业边界内，在狭窄的设备腔体内部操作时，不会因为工具过长触碰周边的精密排线或者贴片元件。机身前端的磁性吸附结构做了内嵌式的磁环设计，磁环的磁场范围严格控制在批头套接段5mm的区域内，不会因为磁场外溢对周边的磁敏传感器、存储类元器件造成磁化干扰，批头更换时只需要将批头对准套接孔推入，磁环就会自动吸合固定，不需要额外的锁止结构操作，更换批头的时间可以控制在1秒以内，适配不同规格的十字、一字、内六角批头，覆盖M0.8到M3区间的常用精密螺丝拆装需求。机身上的操作按键做了凹凸式的盲操识别设计，前进、后退的按键表面做了不同的纹理处理，正向旋转按键表面做了箭头凸起标识，反向旋转按键做了内凹的防滑纹理，作业时视线不需要离开操作点位，仅凭手指触感就能完成正反转切换，按键的触发行程做了1.2mm的阻尼优化，不会因为轻微触碰就误触发旋转动作。机身下部的扭矩调节环做了分段式的刻度标识，从0.1N·m到0.6N·m的扭矩区间做了8个档位的细分，每一个档位都有清晰的定位卡点，调节扭矩时转动调节环会有明确的段落反馈，针对不同材质的螺丝固定场景，比如塑料壳体的自攻螺丝、金属结构的机丝螺丝，可以匹配对应的扭矩输出，避免扭矩过大拧裂塑料壳体，或者扭矩不足导致螺丝固定不到位。机身外壳采用了一体化的注塑成型结构，接缝处做了错位式的止口设计，日常作业时的灰尘、少量的作业溅液不会渗入机身内部，外壳表面做了细磨砂的防滑处理，手上沾有少量防静电硅油的时候也不会出现握持打滑的情况。机身底部的充电接口做了内凹式的防护设计，接口边缘做了0.5mm的凸起挡边，插拔充电线的时候不会因为外力刮蹭磨损接口周边的外壳，内置的驱动电机做了偏心震动的抵消结构，电机运转时的机身震动幅度控制在0.02mm以内，螺丝拧入到设定扭矩时电机会自动停转，同时触发轻微的震动提示，作业人员可以及时感知到螺丝紧固到位，不会出现过拧的情况。从结构建模的角度来看，这款螺丝刀的内部零件做了最大化的集成化设计，电机、控制板、电池模块的排布沿着机身轴线做同轴布局，减少了内部连接导线的弯折角度，提升了整体结构的抗摔性能，从1.2米的工作高度意外跌落至水泥地面时，内部零件不会出现移位、接线松脱的问题。批头输出轴做了双轴承的支撑结构，前后两个轴承的间距控制在18mm，输出轴的径向跳动量控制在0.01mm以内，拧螺丝的时候批头不会出现径向晃动，能够精准对准螺丝的槽口，不会因为批头偏移刮花螺丝表面的镀层或者槽口。在实际的产线装配场景里，这款工具可以搭配防静电手腕带使用，机身表面的电阻值控制在10^6到10^9Ω的防静电区间，不会在作业过程中积累静电击穿电路板上的芯片，适配电子制造车间的防静电作业要求。针对维修场景的使用需求，这款螺丝刀的机身重量控制在180g以内，放在工具包内携带不会增加过多的负重，磁性批头座可以吸附常用的4枚批头，外出上门维修时不需要额外携带批头收纳盒，减少随身工具的携带数量。
